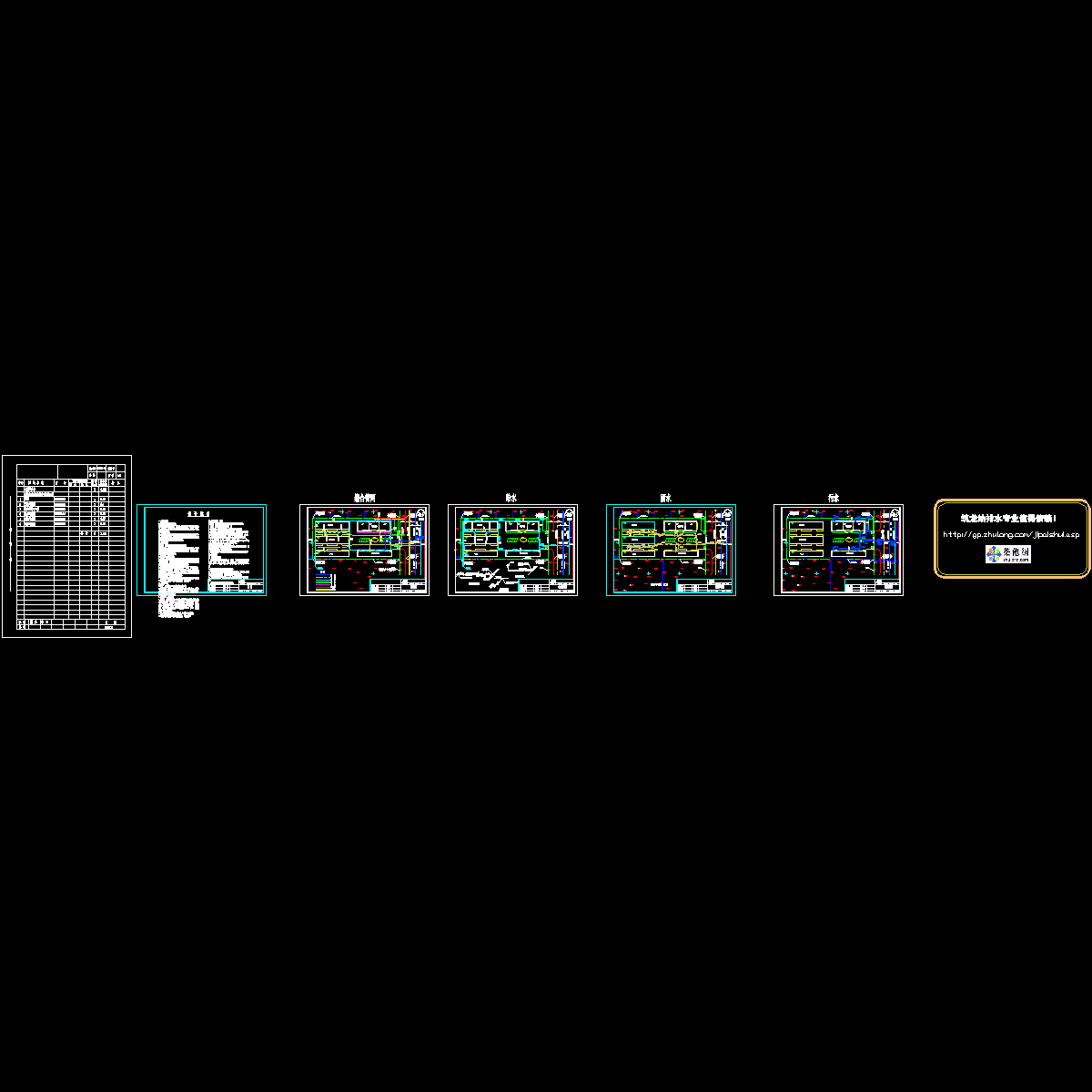

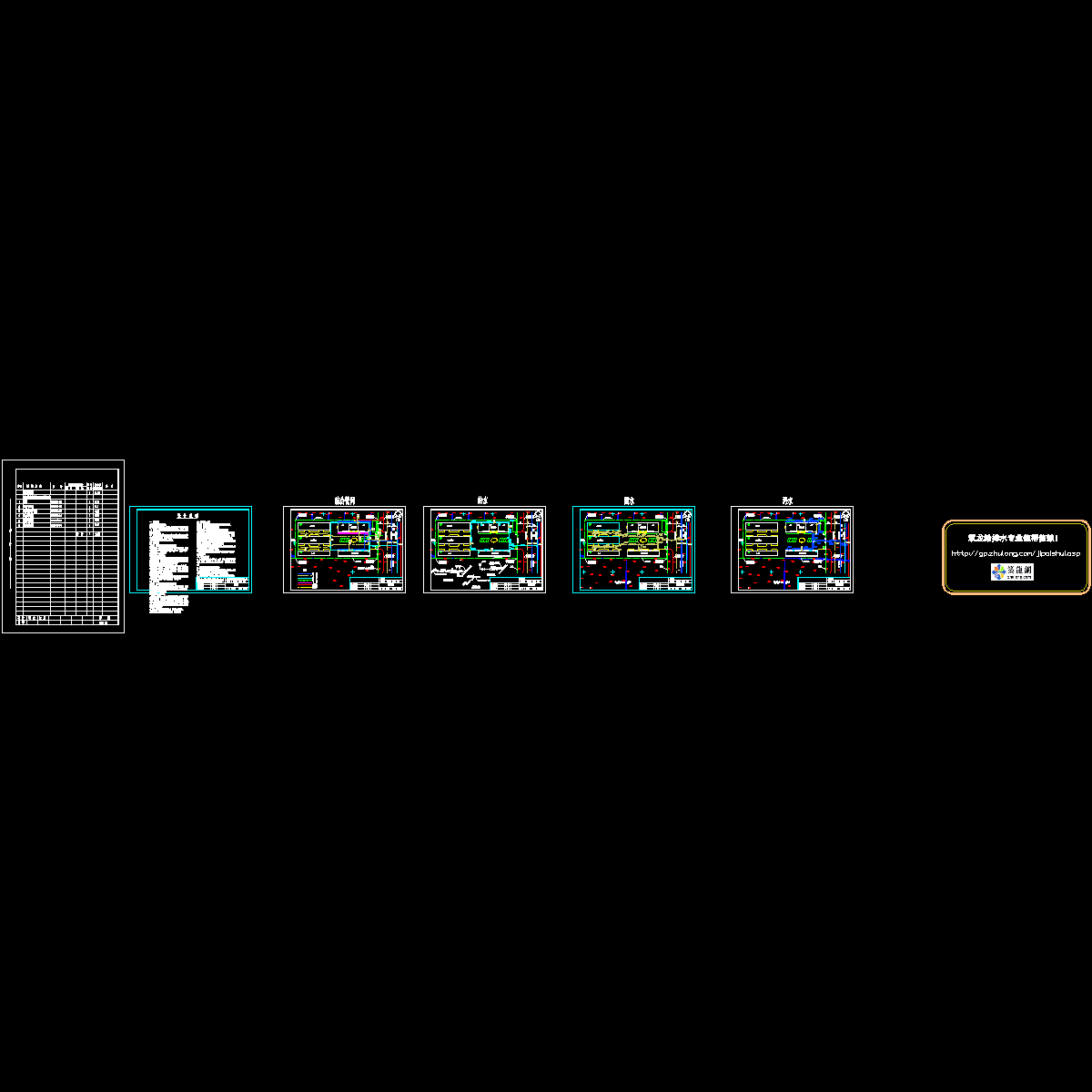

公司室外综合管网CAD施工图纸.dwg

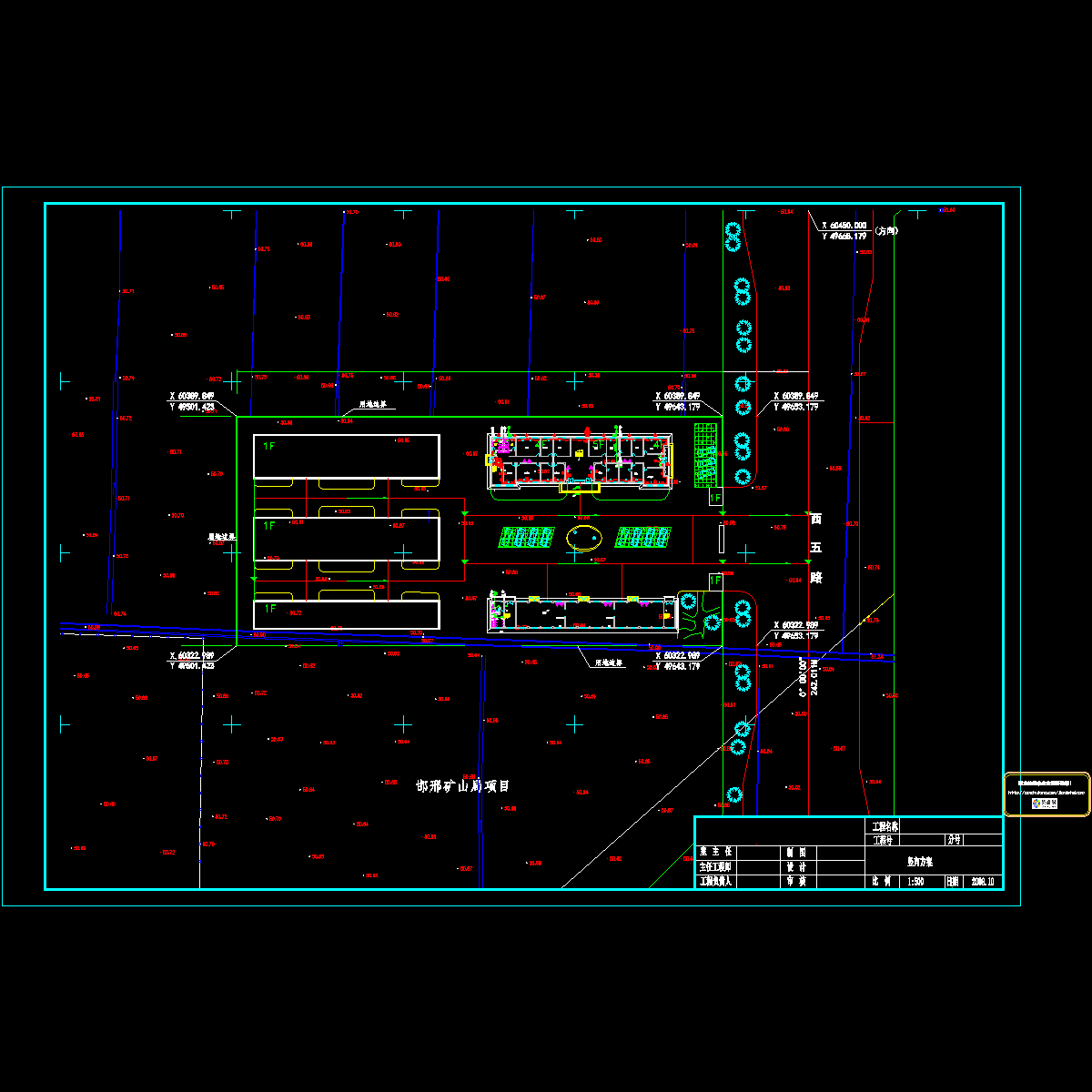

附件详情 二、本图为某电力安装有限公司室外综合管网、给水、污水、雨水工程施工图。 　　三、本图采用黄海系高程,北京三度带座标.图中所注尺寸单位:除管径为毫米外，其它均以米计.图中所注雨污水标高为管内底标高,给水标高为管中心标高。 　　四、污水工程 　　1.管材：主材采用D300承插钢筋混凝土管. 　　2.管道基础：沟槽无地下水时,采用20cm3:7灰土垫层；沟槽有地下水时,应进行施工降水以保证干槽施工，降水完毕后，基础下采用20cm碎石垫层。 　　3.管道接口：胶圈接口。 　　4.检查井：采用?1000收口式砖砌圆形检查井,井盖采用重型球墨铸铁井盖，检查井内外壁勾缝后均采用1:2.5防水水泥砂浆抹面至井顶部,参照国标图02S515-20执行。.....
