园区变电站混凝土框架施工方案图纸
-
建筑类别：工业建筑,其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
该资料为某园区变电站混凝土框架施工图。
建筑为小型混凝土框架结构。
图纸说明详细，结构图纸完整，各个节点大样清晰。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

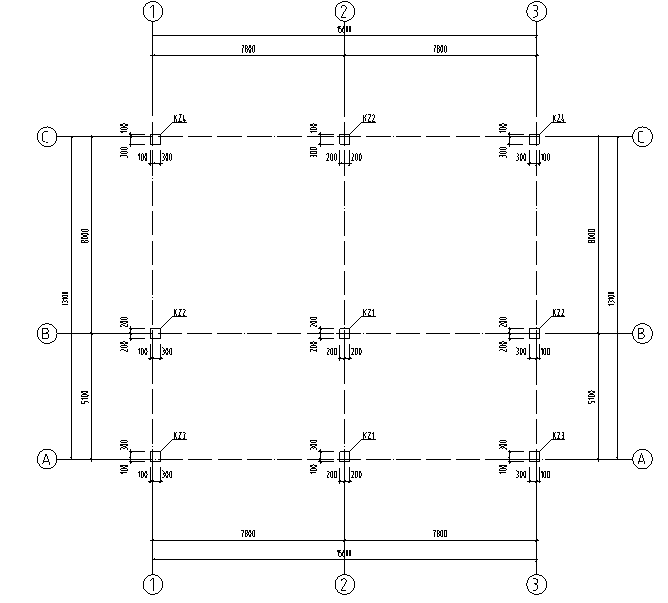

框架混凝土施工方案 - 1 -

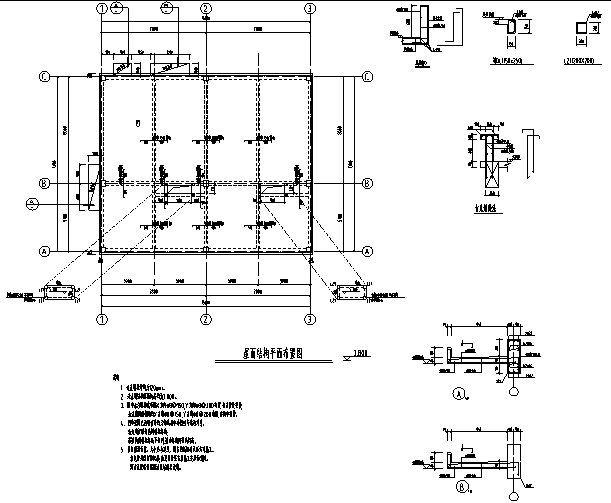

框架混凝土施工方案 - 2 -

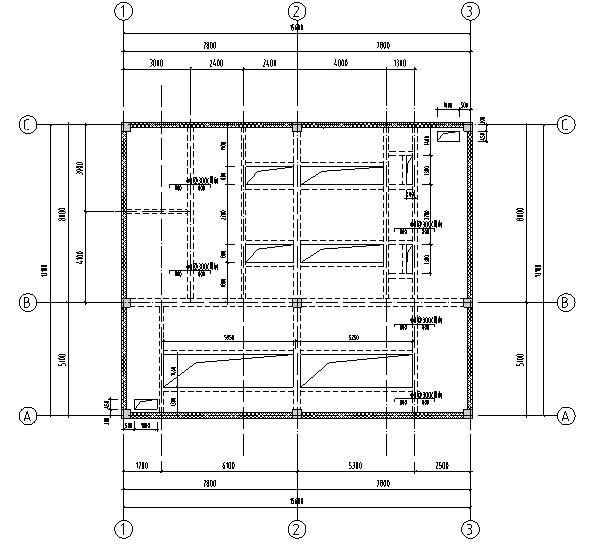

框架混凝土施工方案 - 3 -

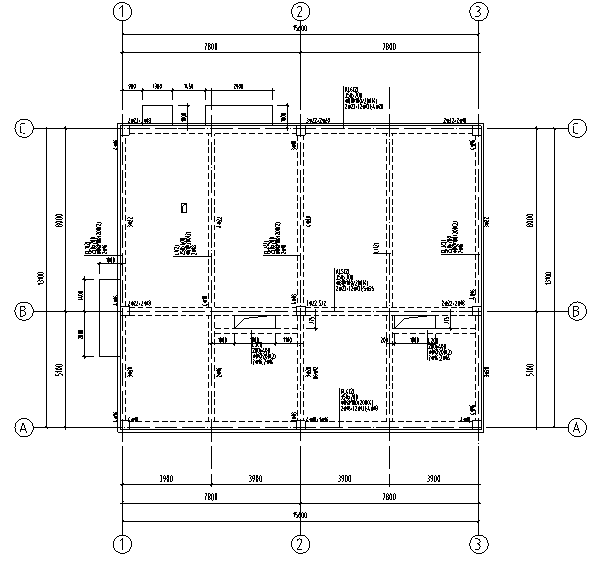

框架混凝土施工方案 - 4 -

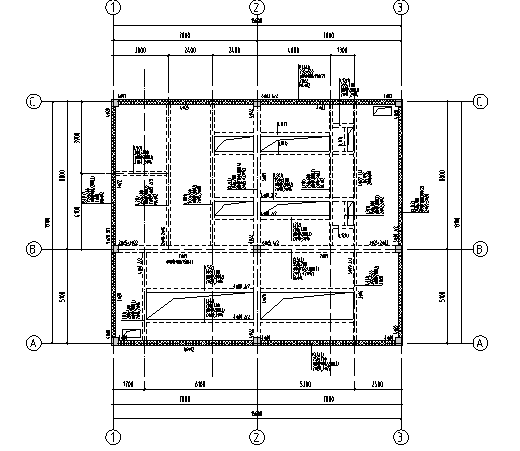

框架混凝土施工方案 - 5 -
框架混凝土施工方案 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.11 MB
- 收藏次数：0
-
文件名称：
附件-996976056007885689.dwg
