12层剪力墙结构住宅结构施工大样图2017
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：12层
-
建筑地下层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
地下室功能：车库
-
参考图纸：37张
-
设计年代：近代
该附件是
12层剪力墙结构住宅
结构施工图
，出图时间是。
建筑概述：主体房屋高度为36.45米。本地下室属于全埋地下室，不属于大底盘多塔结构。
附件内含：结构设计总说明、筏板基础平面布置图、各层墙平面布置图、各层板施工图、各层梁配筋图、各层结构平面布置图、楼梯施工图、楼梯大样图、墙身大样图、非机动车大样图等，cad格式，共计图纸28张。
板配筋图

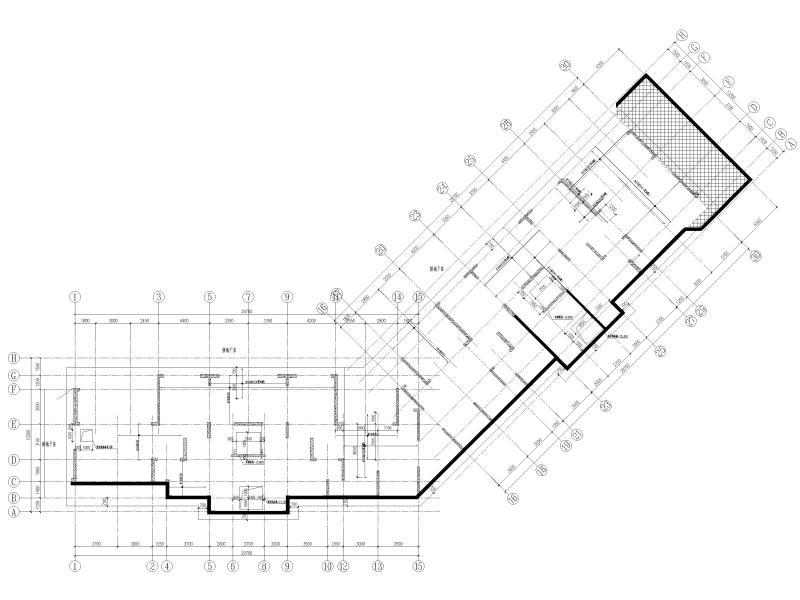

筏板基础平面布置图

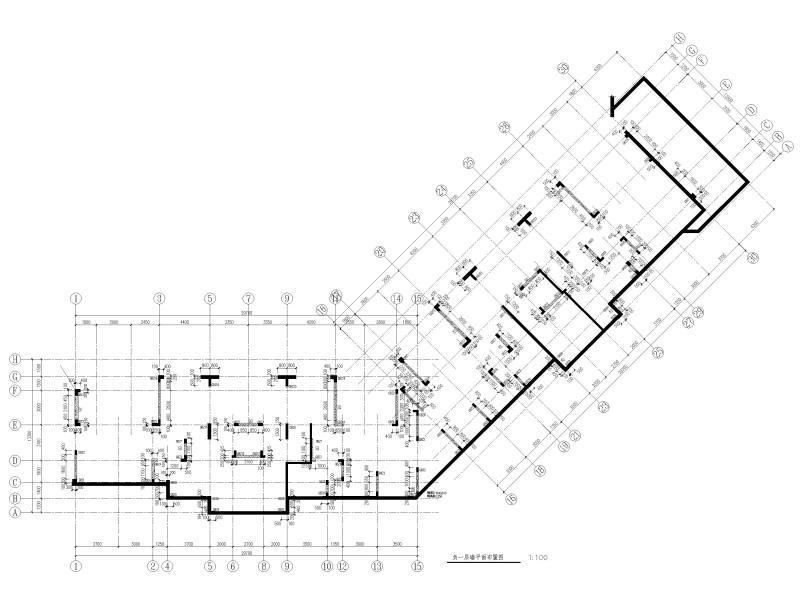

墙平面布置图

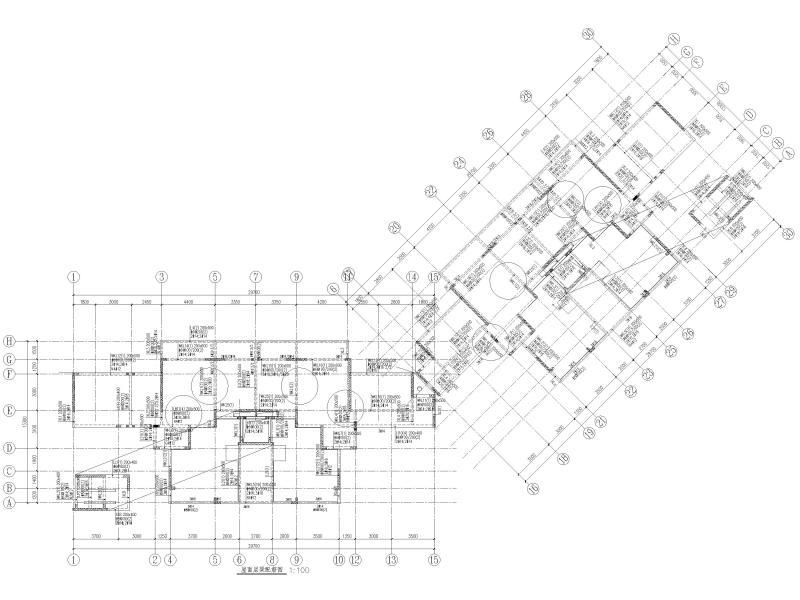

屋面层梁配筋图

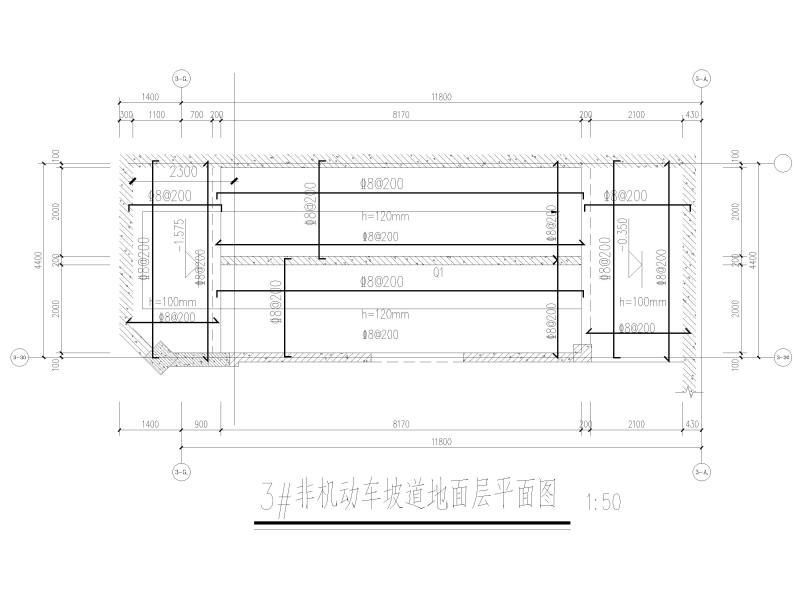

非机动车坡道地面层平面图
挡土墙大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

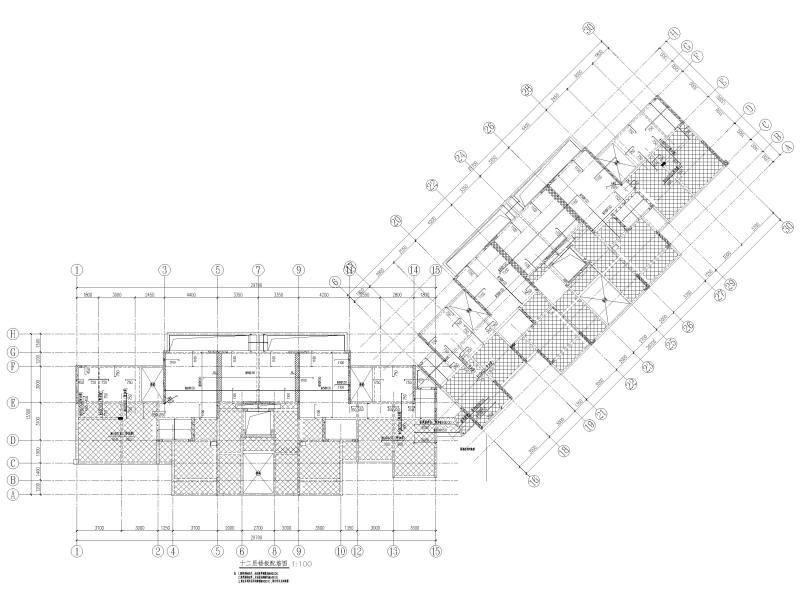

住宅结构大样 - 1 -
