居住区景观配电施工图纸（安装大样）
-
建筑类别：其他
-
建筑设计结构形式：其他结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
节点大样：灯具,变压器,其它
-
负荷等级：三级
-
接地方式：TN-S
-
项目所在地：海南
-
强电设计：供配电系统,电气照明,其它
该附件为小区景观配电施工图（含安装大样）。
概况：
该项目为海南某住宅小区景观设计工程，本子项为景观电气设计。
供电电源及电压:电源为380/220V三相五线制电源接自小区配电系统，其断路器整定电流按系统图调整，设电表统一计量。配电箱具体位置可根据现场调整。
设计范围：
配电系统；照明、插座布置；
灯具安装大样；变压器埋地安装大样。
部分图纸摘录：

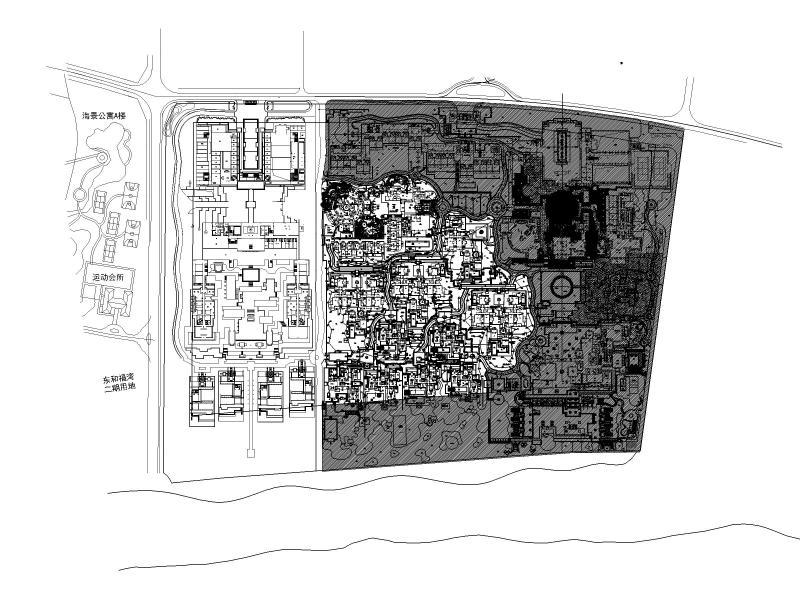

景观照明平面图

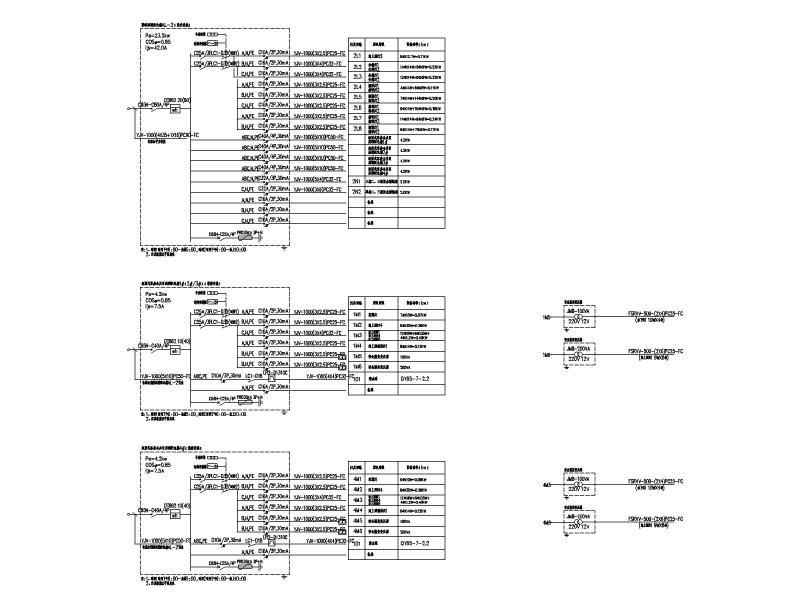

配电箱系统图

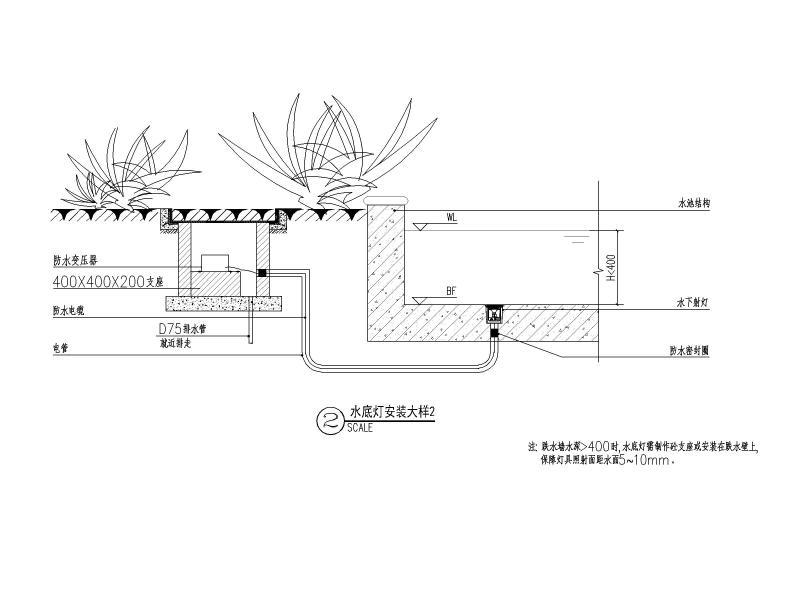

水底灯安装大样图

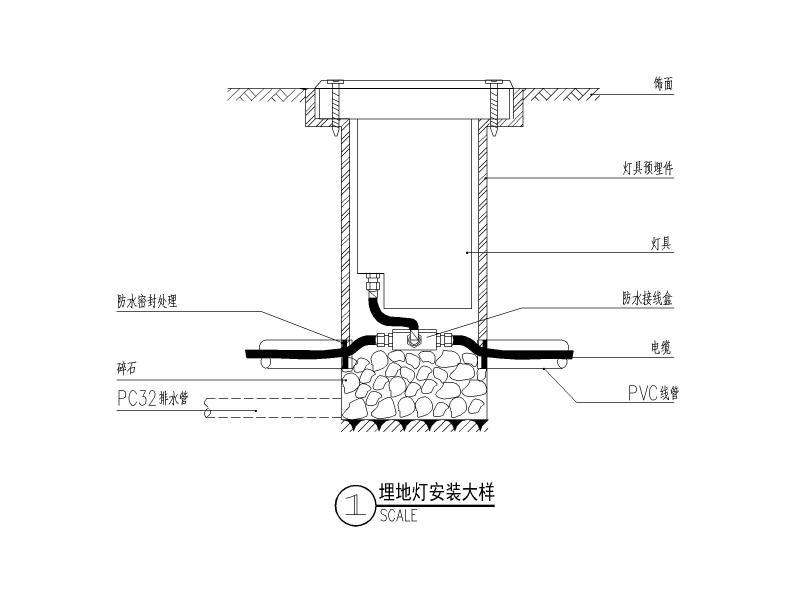

埋地灯安装大样图

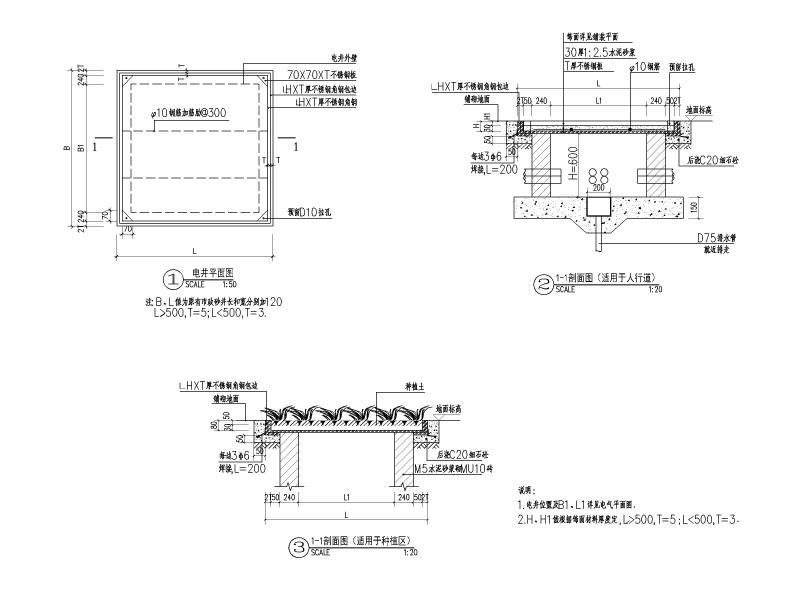

电缆井详图
变压器埋地安装大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
居住区景观施工 - 1 -
居住区景观施工 - 2 -
居住区景观施工 - 3 -
居住区景观施工 - 4 -
居住区景观施工 - 5 -
居住区景观施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
