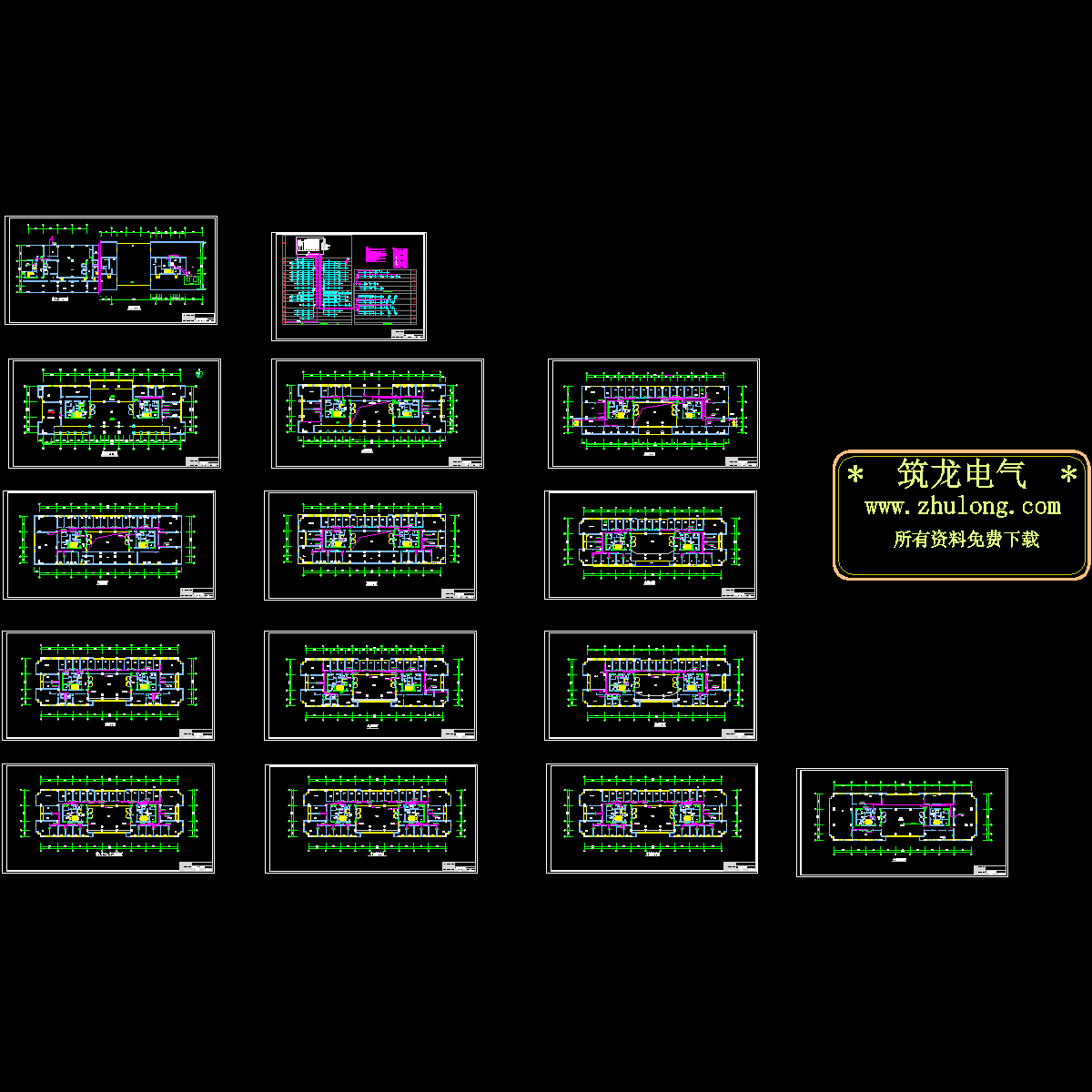

办公楼有线电视电气图纸.dwg

高层办公楼电视系统设计，1. 系统用户端线缆自有线电视机房通过各个弱电间（井）及吊顶，经放大器、分配器等敷设至各用户端。2. 放大器、分配器分别安装在放大器箱内置于有线电视机房、弱电间，安装高度为距地1.5米，，用户盒除特别标明外，均于墙面暗装，安装高度为距地0.3m。3. 分支器装于分支器盒内暗敷于墙内吊顶下方，分支器盒尺寸为180×120×50（mm）。敷设至分配器、分支器采用SYWV-75-9线缆 从分支器到到用户终端采用SYWV-75-5线缆。
