居住区2层社区活动中心建筑施工图纸

• 建筑高度类型：多层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架

• 图纸设计深度： 施工图

• 图纸设计风格：现代风格

• 图纸设计流派：现代

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：9张

• 建筑面积 ：3758.9平方米

• 占地面积：2686.8平方米

• 建筑高度：12.700m

• 建筑地上层数：2层

• 效果图 ：无

附件详情

该资料为：某居住区二层社区活动中心建筑施工图

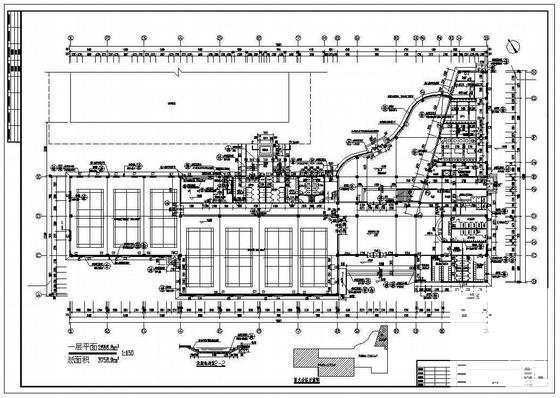

这份参考资料包括各层建筑平面、立面、 剖面图 、 节点详图 ，共6张图纸。

工程建筑面积约为：3758.9平方米
建筑占地面积：2686.8平方米
建筑层数：2层
建筑结构：框架结构

设计功能包括：羽毛球馆，乒乓球室，餐厅，各类配套管理用房。

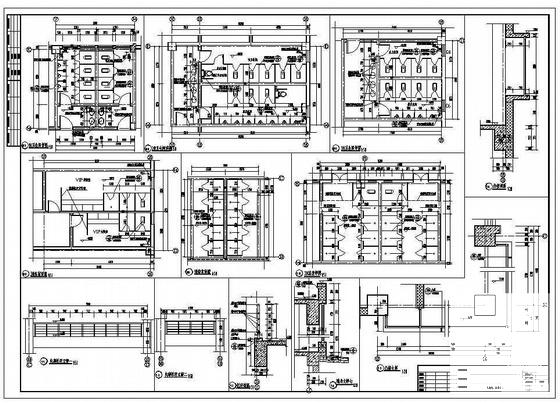

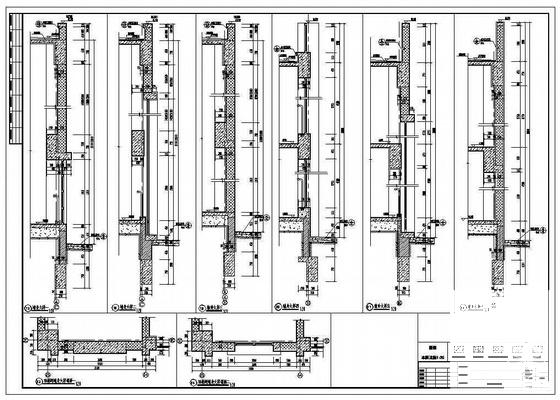

设计该资料包含：设计说明，材料做法表，各层平面，立面，剖面，楼梯详图，卫生间详图，墙身大样，门窗表等，共9张图纸。
