钢结构构件连接标准详图纸
该附件是
钢结构构件连接标准详图（CAD）
，共图纸1张。
主要内容：箱形柱及工字型柱的焊接、H形梁与柱工地拼接大样（全焊接&栓焊接）、梁与柱或预埋件铰接
节点图
、H形梁翼缘得焊接、箱型梁工地拼接构造、次梁与主梁不等高刚性连接、次梁与主梁等高刚性连接、次梁与主梁铰接连接、设计说明、H型钢拼接图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

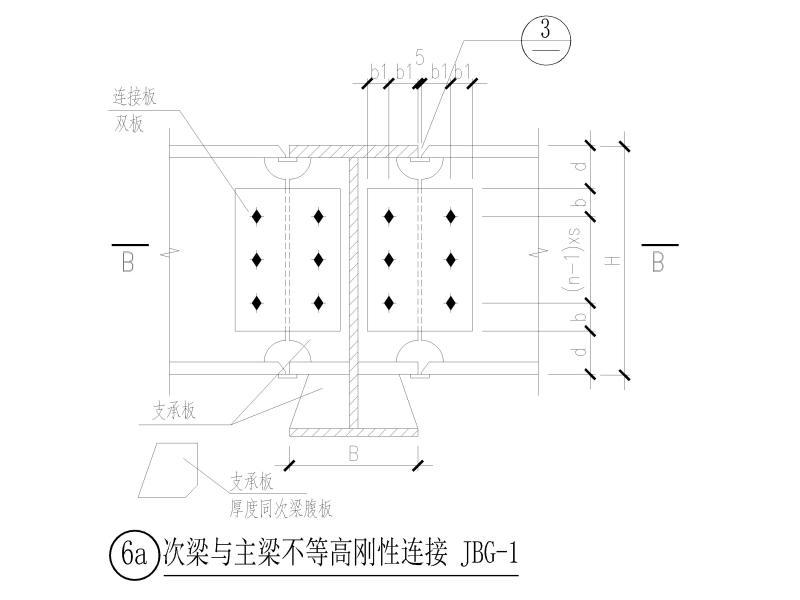

次梁与主梁不等高刚性连接
梁与柱或(预埋件)滑动铰接

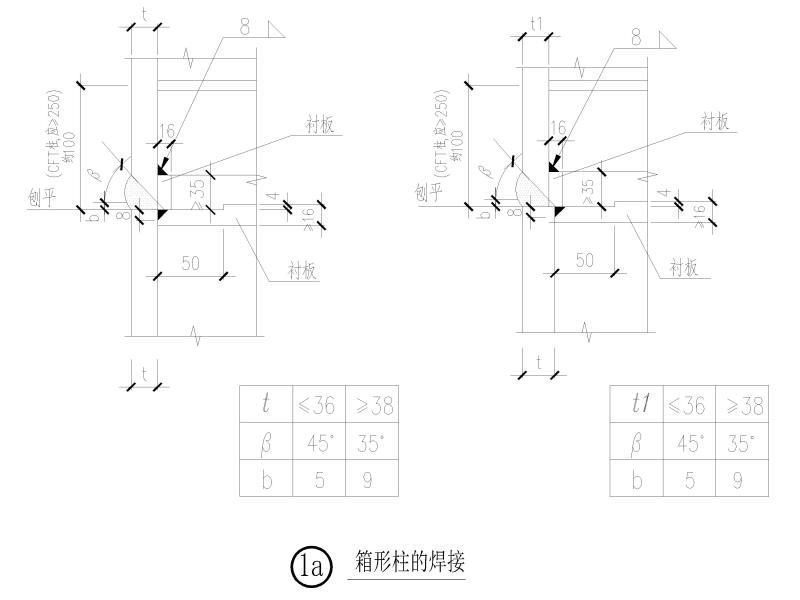

箱形柱的焊接
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
钢结构构件图纸 - 1 -
钢结构构件图纸 - 2 -
钢结构构件图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
