4层框架结构小学综合楼结施施工图纸2016
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础,其它基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：8张
-
设计年代：近代
该附件是
4层框架结构小学综合楼结施图
，出图时间是。
设计概述：结构高度14.72米，基础类型是柱下独立基础+墩基础。
附件内含：结构设计总说明、基础平面图、墩基施工说明、柱平法施工图、各层梁平法施工图、各层板平法施工图、楼梯结构剖面图... ，cad格式，共计图纸8张。
板平法施工图

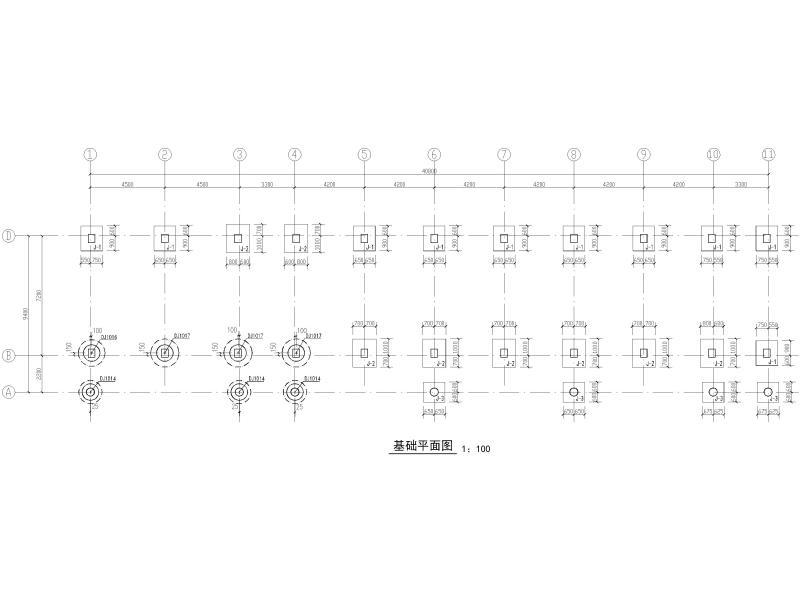

基础平面图

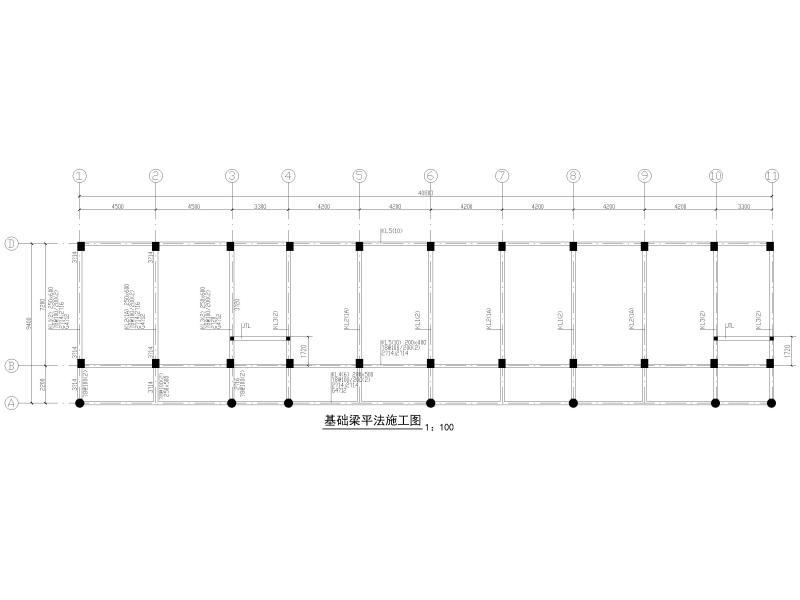

梁平法施工图

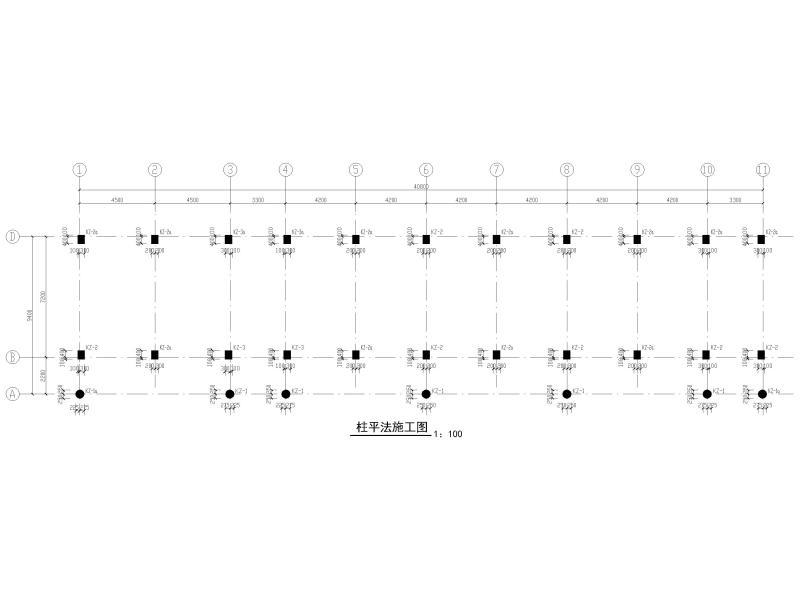

柱平法施工图

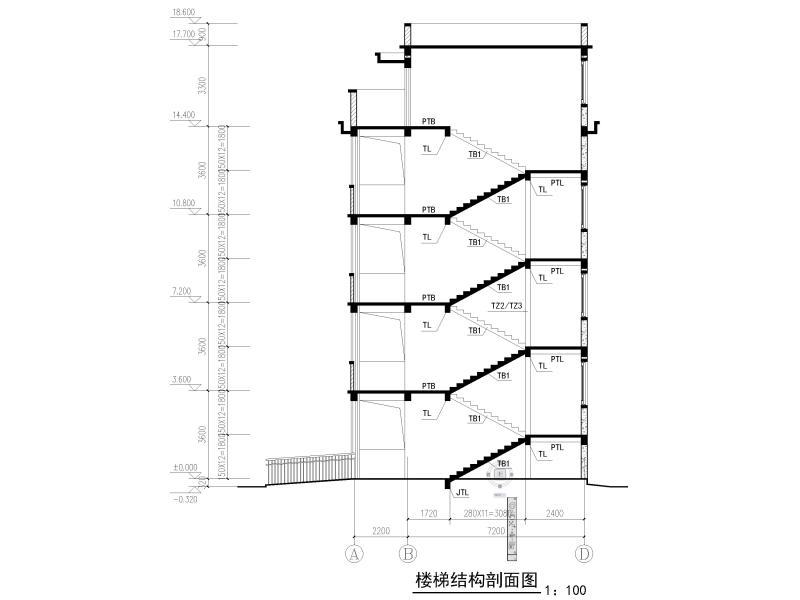

楼梯结构剖面图
雨棚板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工图 - 1 -
框架结构结构施工图 - 2 -
框架结构结构施工图 - 3 -
框架结构结构施工图 - 4 -
框架结构结构施工图 - 5 -
框架结构结构施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
