小区变电站强电施工图纸
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
项目所在地：江苏
-
强电设计：供配电系统,电气照明,接地安全,其它
该附件为小区变电站强电施工图。
概况：
该项目为苏州某住宅小区3号变电站。
动力照明箱为嵌入式,箱底距地面1.4米，双管荧光灯自带蓄电池，持续时间不少于180分钟，照明暗式开关距地面1.4米，暗装插座距地面0.3米，轴流风机中心及其暗装插座，距地面0.5米，照明灯具采用管吊安装方式。
变电所照明功率密度应小于8W/平方米，照度为200lx。
部分图纸摘录：

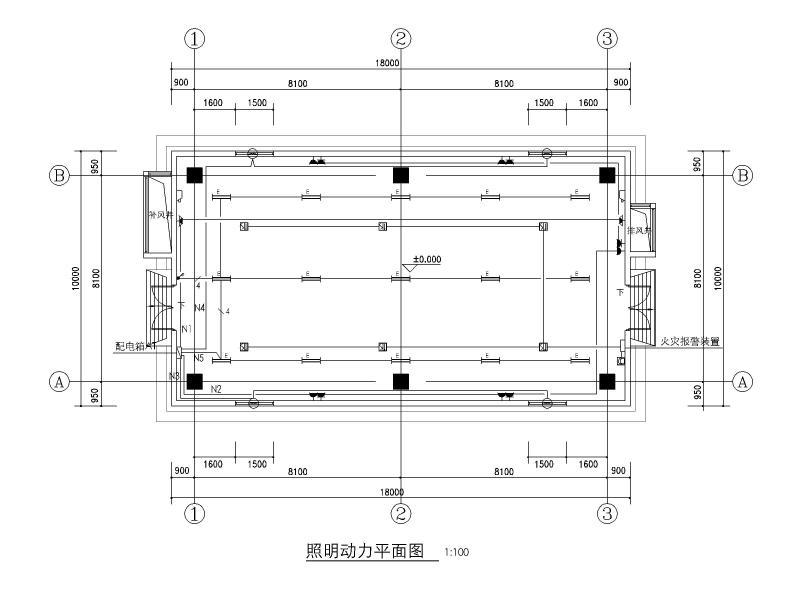

照明动力平面图

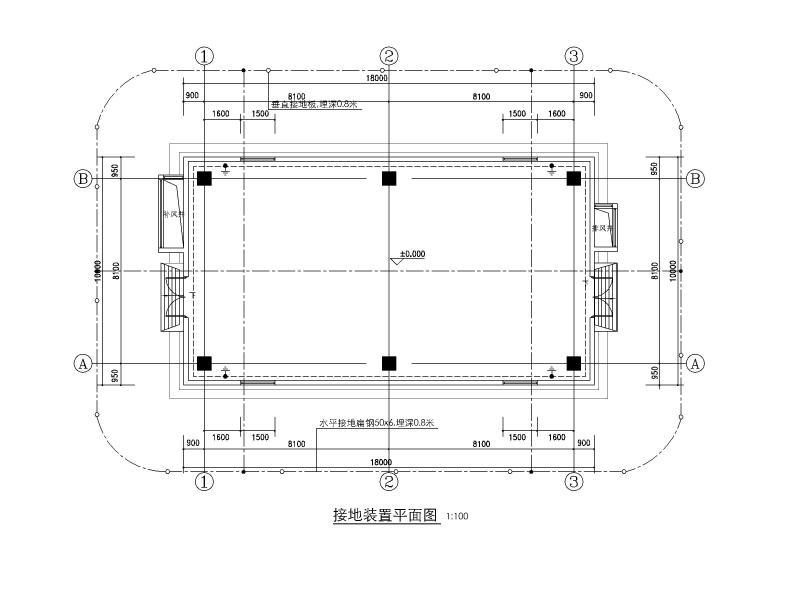

接地装置平面图

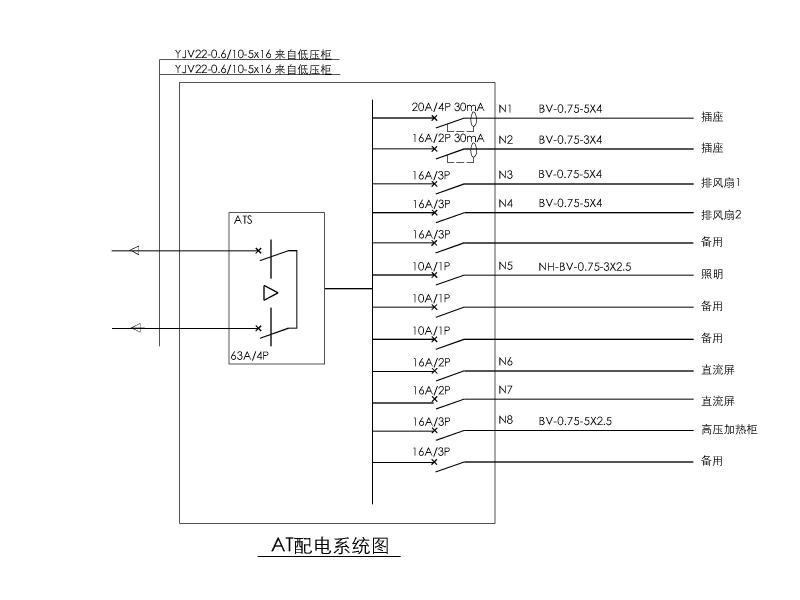

配电系统图

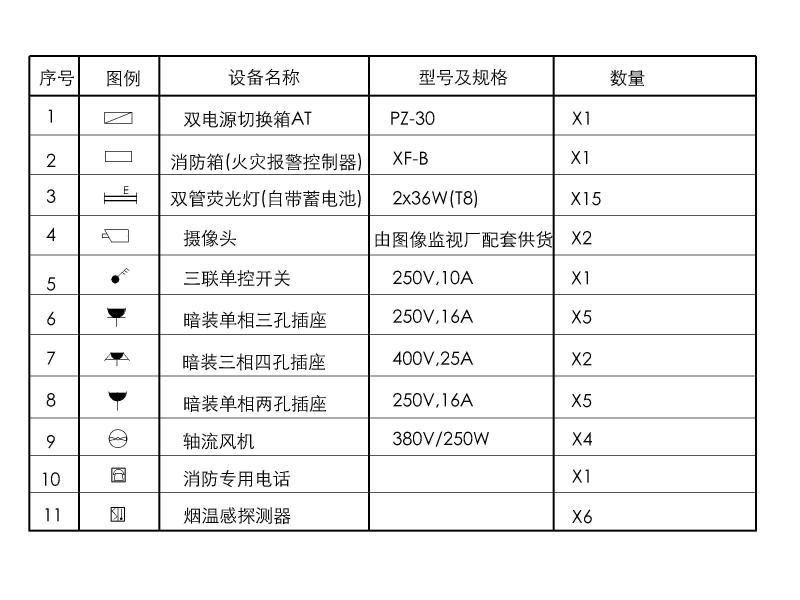

设备表

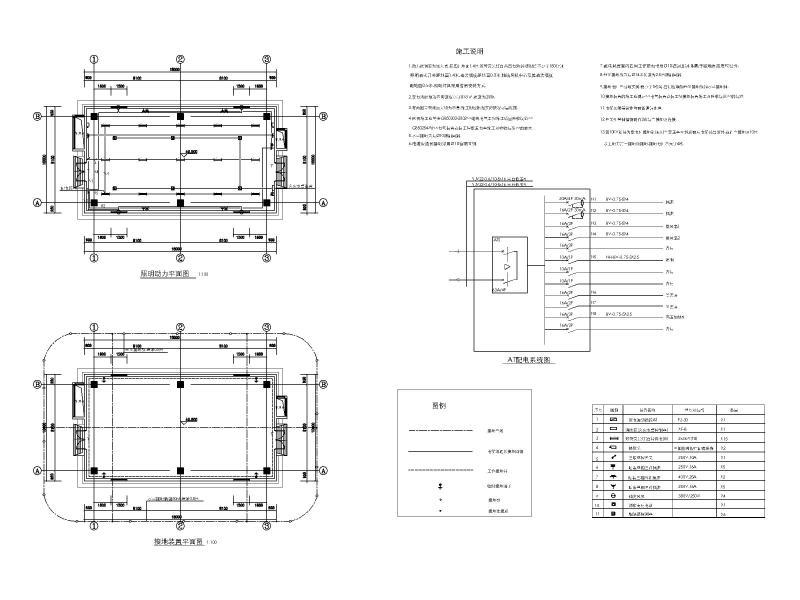

内容全览
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
小区施工图纸 - 1 -
小区施工图纸 - 2 -
小区施工图纸 - 3 -
小区施工图纸 - 4 -
小区施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
