3层复式住宅建筑电气施工图纸(甲级院)

搜索更多资源
  • 建筑类别：别墅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：混合结构
  • 建筑设计面积：1420.12平方米
  • 建筑地上层数：3层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：设备用房,其它
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：山东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为三层复式住宅建筑 电气施工图 (甲级院)。

概况：
该项目为山东省某别墅小区。本子项为25#，本楼地上三层，地下一层。地下室层层高3米；地
上一层层高为3.6米，二层层高为3.3米，三层层高为3米。本楼建筑高度为9.9米，总建筑面积1420.12m，为复式住宅建筑。建筑设计结构形式为异形柱框架结构，独立基础。

设计范围：
~220/380配电系统；电气照明系统；建筑物防雷、接地系统及安全措施；
有线电视系统；电话、网络系统；可视对讲系统。

部分图纸摘录：

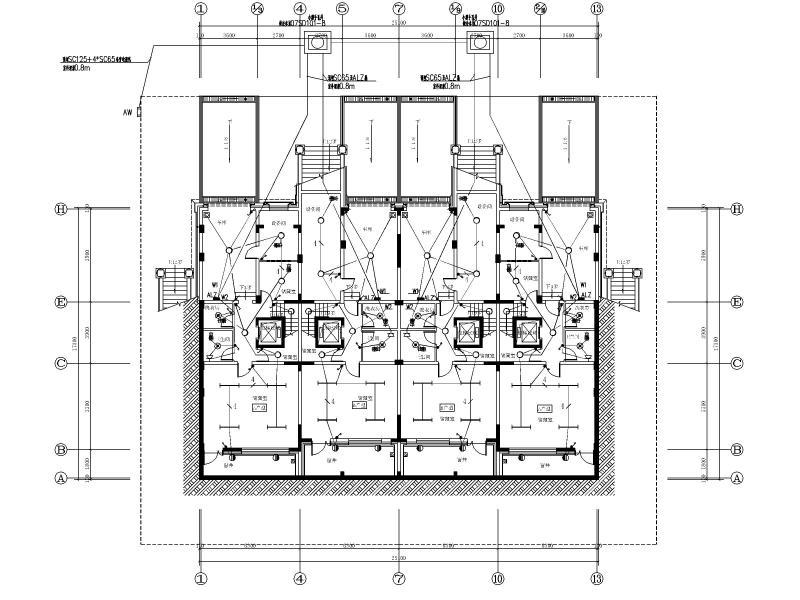

照明平面图

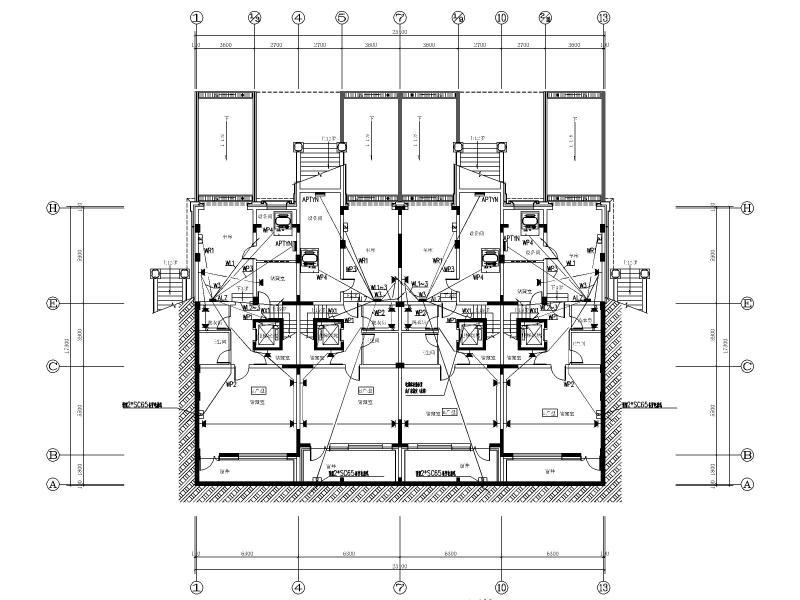

插座平面图

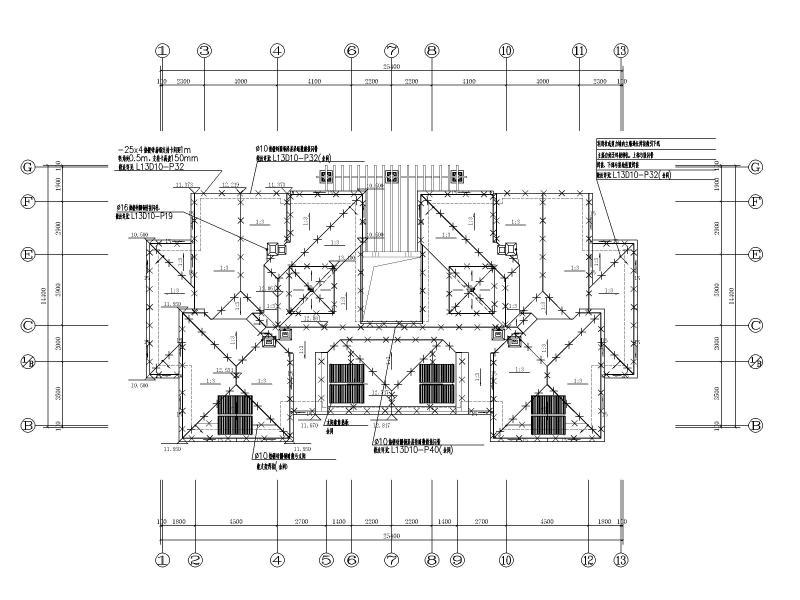

防雷平面图

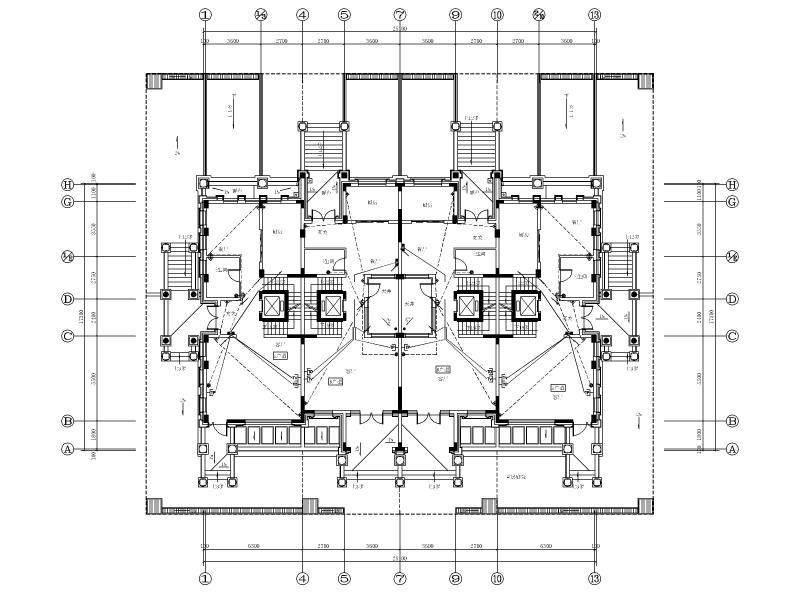

弱电平面图




配电箱系统图




可视对讲系统图，电视、电话、网络系统图



MEB箱示意图




卫生间局部等电位联结箱系统图
