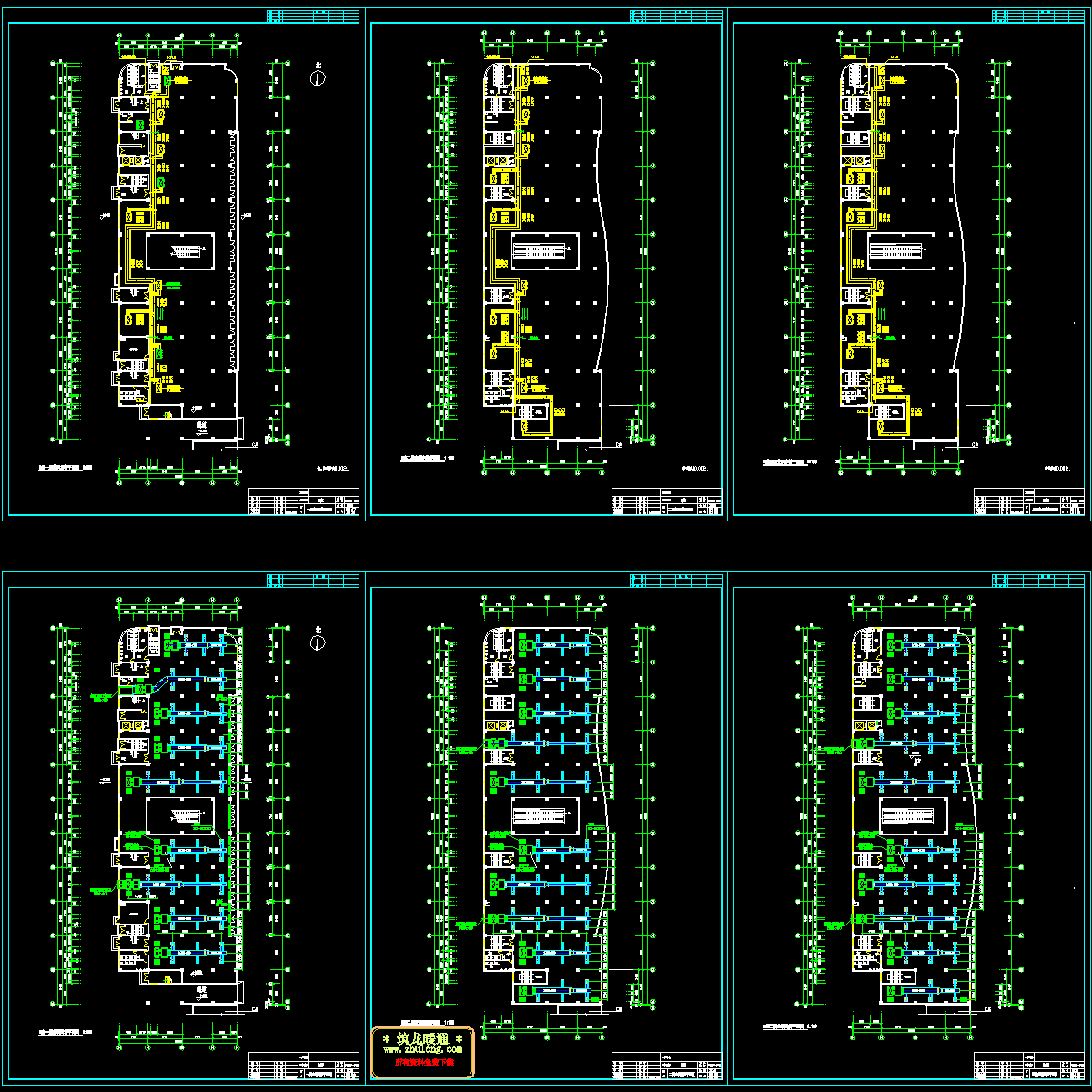

大厦空调设计图纸.dwg

该项目位于青岛市开发区，是一座以商业、住宅为主的综合性建筑。本建筑主体地上十五层，地下一层，其中地下一层为停车库、设备用房，地上一至三层为商场，四至十五层为住宅。根据建设单位要求：一至三层商场部分设中央空调。四至十五层住宅设热水地板辐射采暖。空调部分建筑面积15000m 。根据建设单位要求：该资料仅对一至三层商场部分设计中央空调。 　　 A区、D区均采用低速风道散流器送风的全空气空调方式。新风机组分层设置。B、C区均采用风机盘管加新风空调方式。空调热源采用城市管网提供的高温热水120-90?C，在空调制冷换热机房内设板式换热器BR-1000二台，换热出60/50℃热水供空调系统冬季使用。空调冷水机组选用螺杆式冷水机组YSDACAS35CGE（单台制冷量：1020kW）二台，产生的出7?C/回12℃冷水供空调系统夏季使用。 　　 空调水管选用热镀锌钢管；空调风管均采用热镀锌钢板现场制作。
