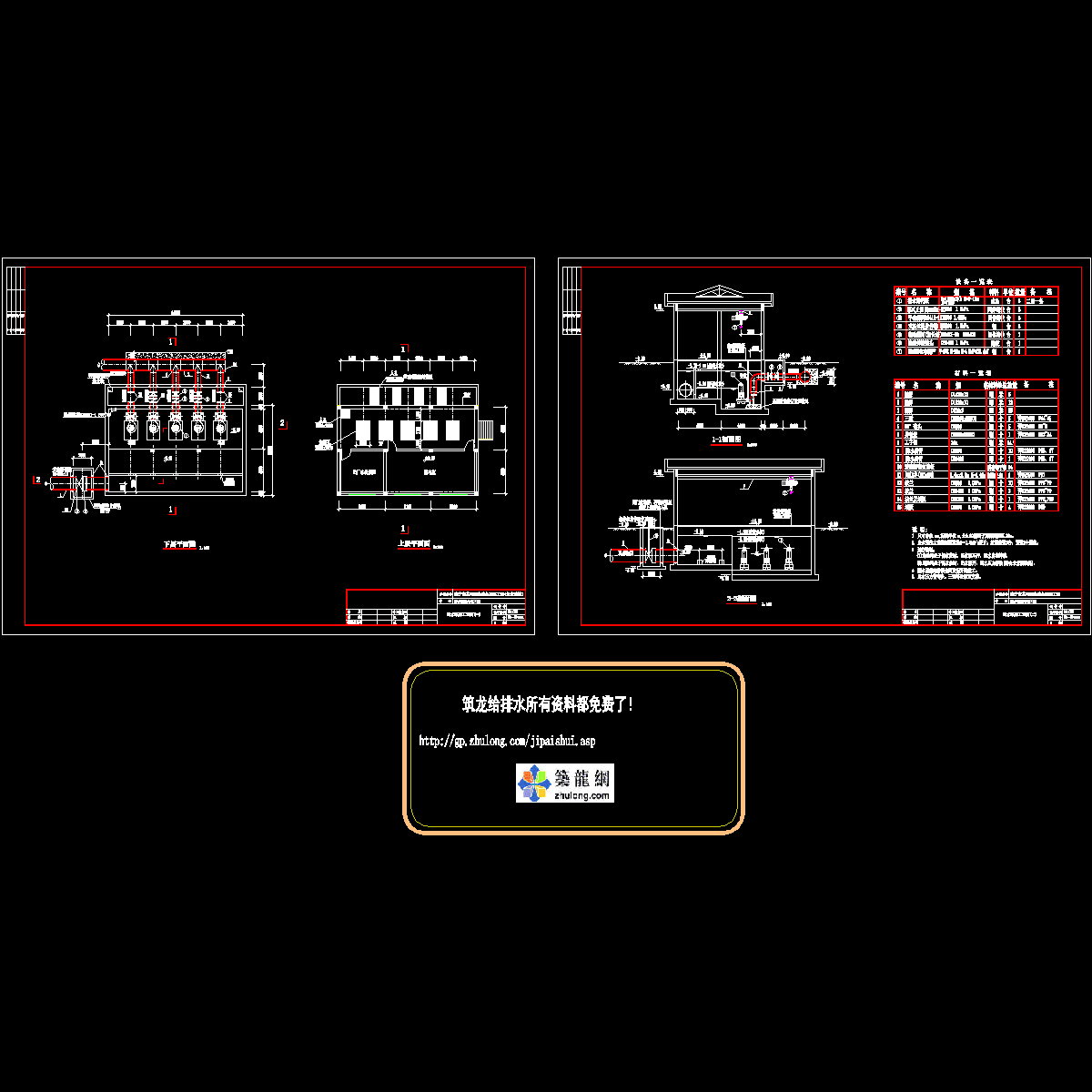

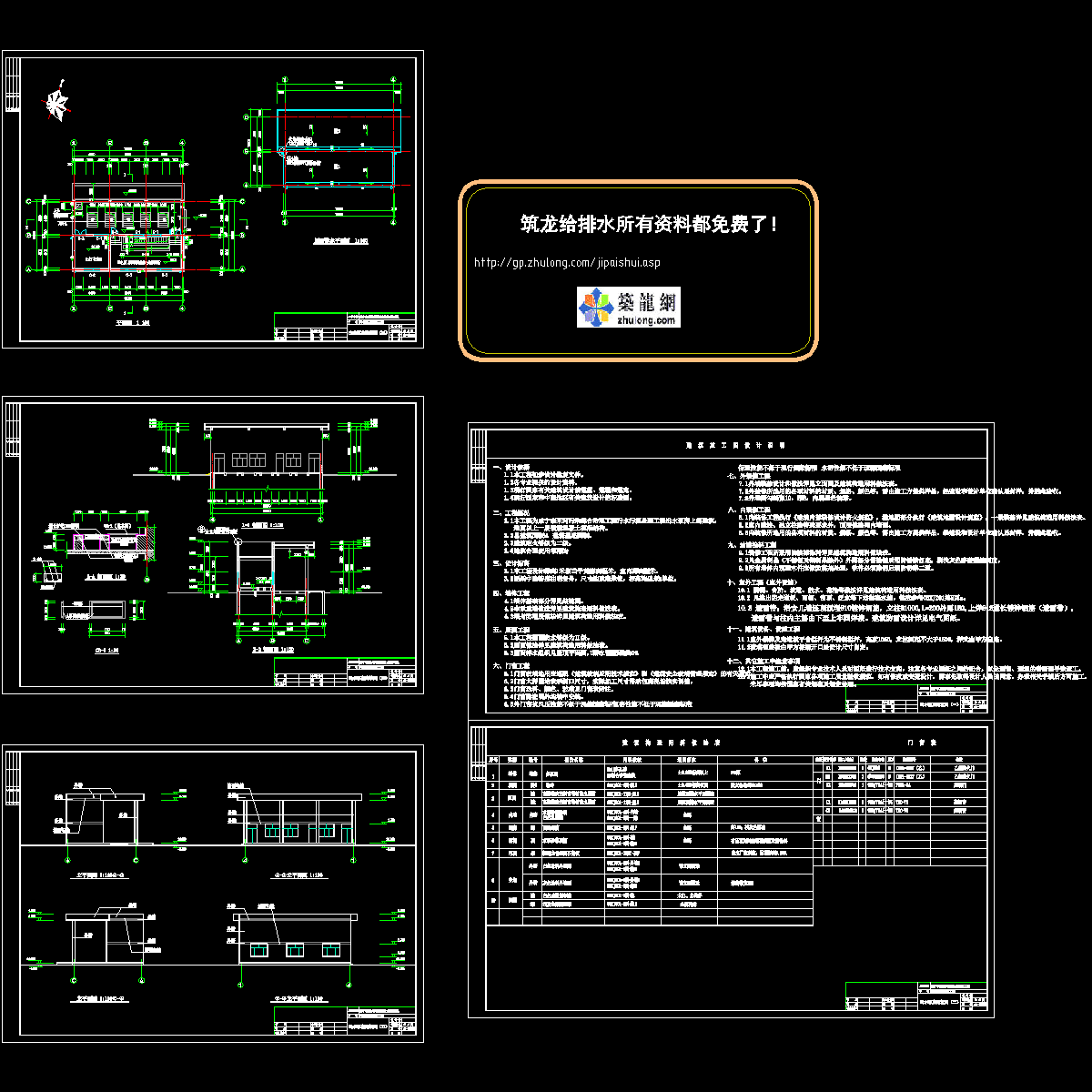

污水厂出水泵房CAD施工图纸.dwg

附件详情 设计标高±0.00相当于黄海高程25.300m；构筑物平面定位详该项目工艺平面总图。 　　该项目为咸宁市某河污染综合治理工程污水污泥处理工程出水泵房上部建筑，地面以上一层钢筋混凝土框架结构。总建筑面积157M2，建筑基底面积196M2. 　　建筑耐火等级为二级。建筑合理使用年限为50年。混凝土结构使用环境类别：二a类。结构构件的裂缝控制等级为三级，最大裂缝宽度限值：0.2mm。抗浮设计水位：25.000m(黄海高程)。 　　建设场地抗震设防烈度6度，建筑场地类别Ⅱ类。地震作用设计基本加速度为0.05g,设计地震分组为第一组。本构筑物为丙类建筑，按6度采取抗震措施。框架抗震等级：四级。 　　该项目屋面防水等级为Ⅱ级。屋面做法详见建筑构造用料做法表。屋面排水组织见屋顶平面图，雨水管采用UPVC，直径均为DN100。 　　设计荷载： 　　(1) 格栅间及提升泵房±0.000楼板活荷载10.0KN/m￠。 　　(2) 不上人屋面0.5KN/m￠。(3) 屋面恒载：3.84KN/m￠找坡材料容重<=6KN/m￡。 　　结构混凝土保护层：底板为40mm，池壁为35mm，柱：30mm,梁为30mm，±0.000楼板为20mm。孔洞加强筋50mm。屋面板：20mm,各结构图中有标注者，以图中标注为准 湖北省某污水厂出水泵房施工图 湖北省某污水厂出水泵房施工图
