小水厂滤池、送水泵房结构图纸

附件详情

某小水厂滤池、送水泵房结构图
该资料为:某小水厂滤池、送水泵房结构图
抗震设防烈度:7度
该资料包含:
结构设计总说明、通用节点大样、底板钢筋平面图、壁板钢筋平面图、剖面图、柱平法配筋图、梁平法配筋图、板配筋图、砖混结构说明及结构详图、基础图、配筋图、楼梯结构图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水泵房结构图纸 - 1
    水泵房结构图纸 - 1

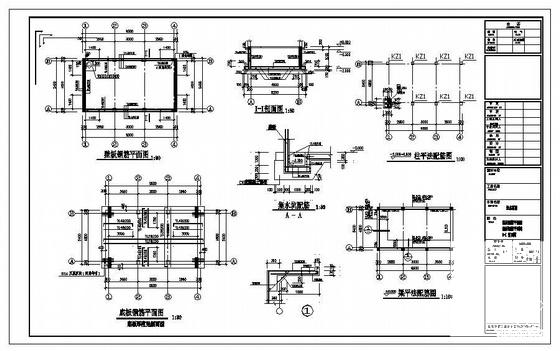

  • 水泵房结构图纸 - 2
    水泵房结构图纸 - 2

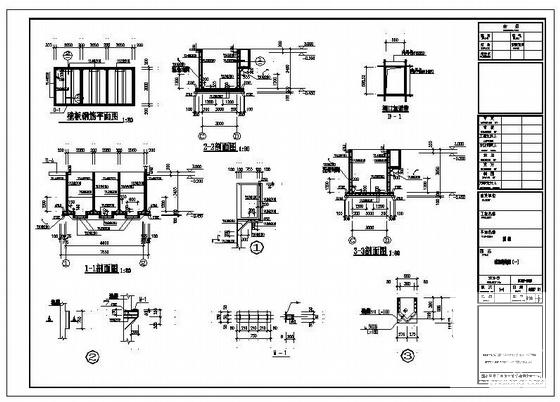

  • 水泵房结构图纸 - 3
    水泵房结构图纸 - 3

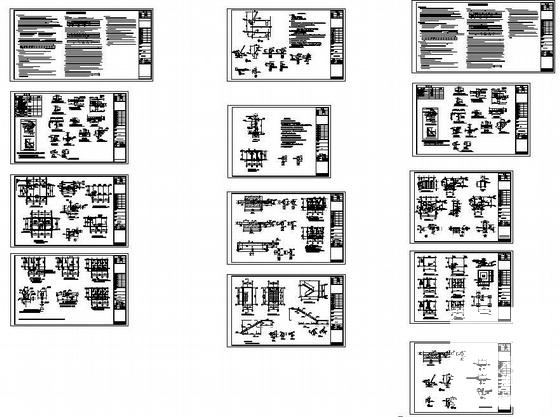

  • 水泵房结构图纸 - 4
    水泵房结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
