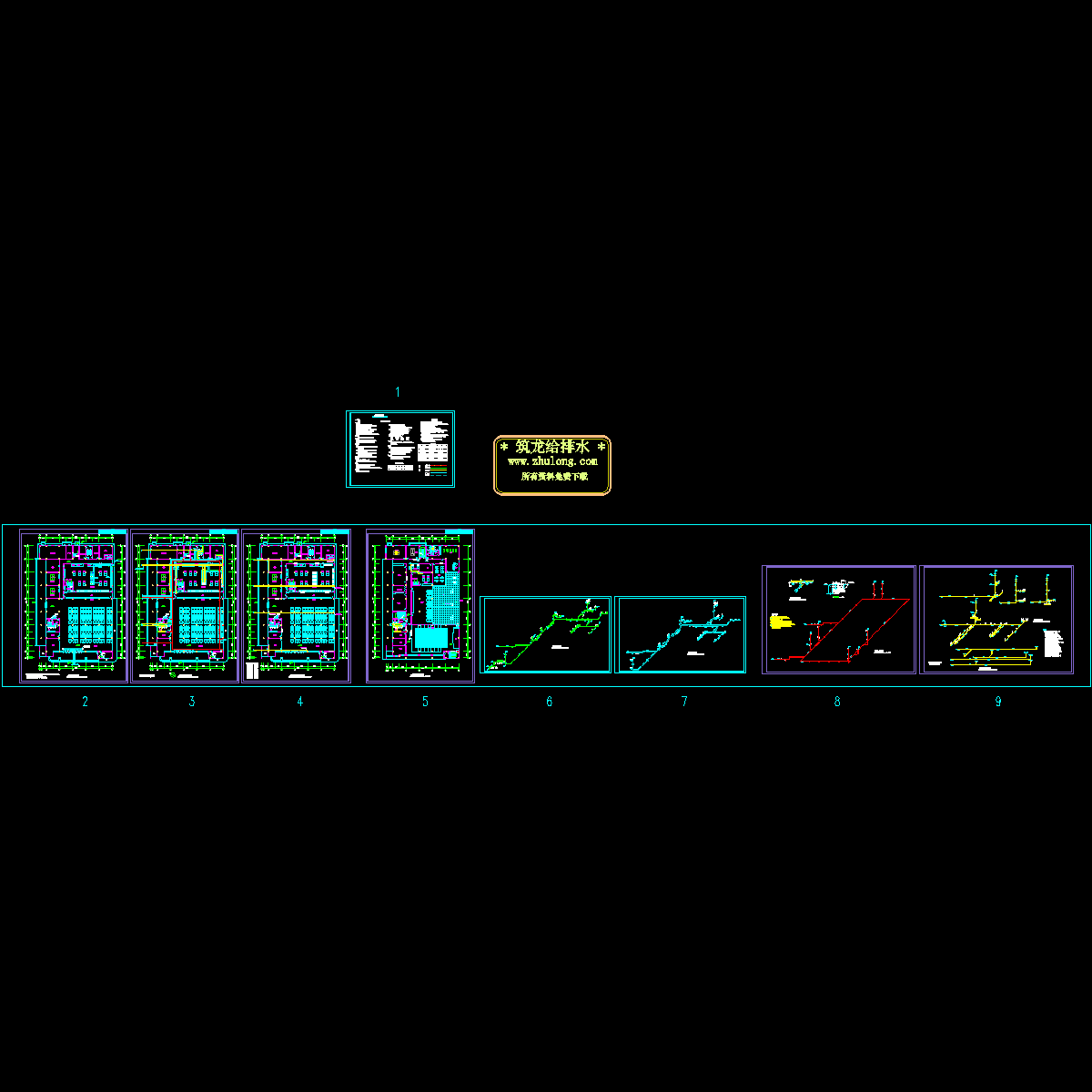

学生食堂给排水设计施工图纸.dwg

该项目为某学生食堂内给.排水.热水.消防系统工程。该资料范围室内给水系统、排水、热水、消防系统详见施工图水源由城市自来水供给，给水管网供水压力为 0.25-0.28MPa。冷水用水量 q=7.53L/S。热水用水量q=5.05L/S.生活给水选用符合饮用水卫生标准的PP-R管。热熔连接，管件采用与管材材质相适应的管件。生活热水选用符合饮用水卫生标准的PP-R管。热熔连接，管件采用与管材相适应的管件。水温≤60°.排水管采用排硬聚氯乙烯塑料管，粘接。塑料横管大于4米设伸缩节。明设立管每层设伸缩节。管材壁厚环钢度4，8系列。
