小学学生宿舍、食堂给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：15
项目所在地：贵州

1、项目概要：该项目为 贵州省小学学生宿舍、食堂给排水施工图 ；项目分为：学生宿舍：建筑分类：该项目为多层民用建筑；耐火等级：二级建筑层数：6层；建筑高度：21.7m；2#食堂：该项目为多层民用建筑；耐火等级：二级建筑层数：3层；建筑高度：21.7m；屋面防水等级：一级；建筑设计结构形式：框架结构;抗震设防烈度：六度;抗震设防类别：丙类;抗震等级：三级、建筑合理使用年限：50年。人防：本建筑不设人防。

2、设计范围：给排水系统、消防系统。

部分图纸展示：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

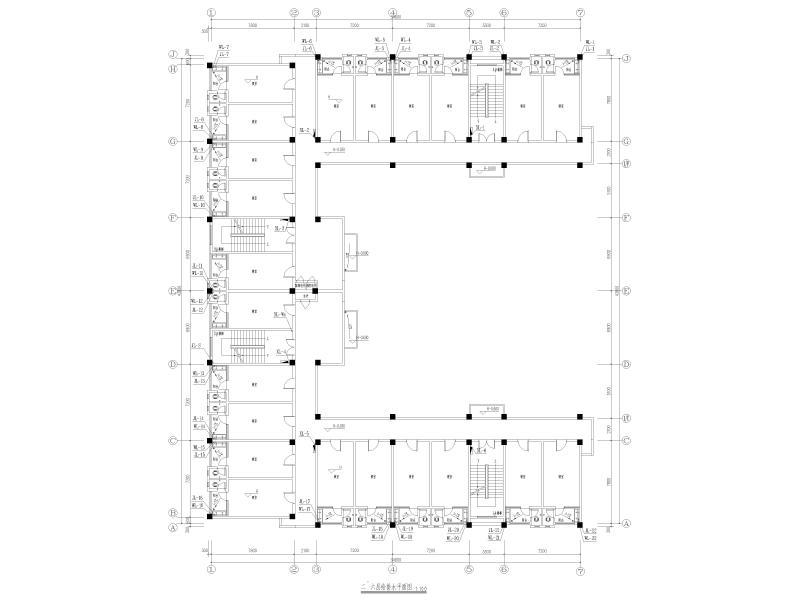

六层给排水平面图

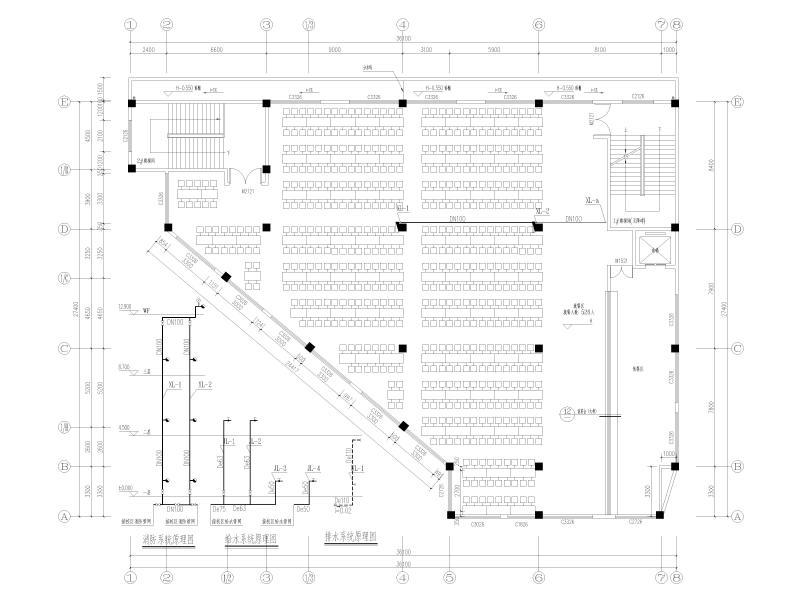

三层给排水平面图

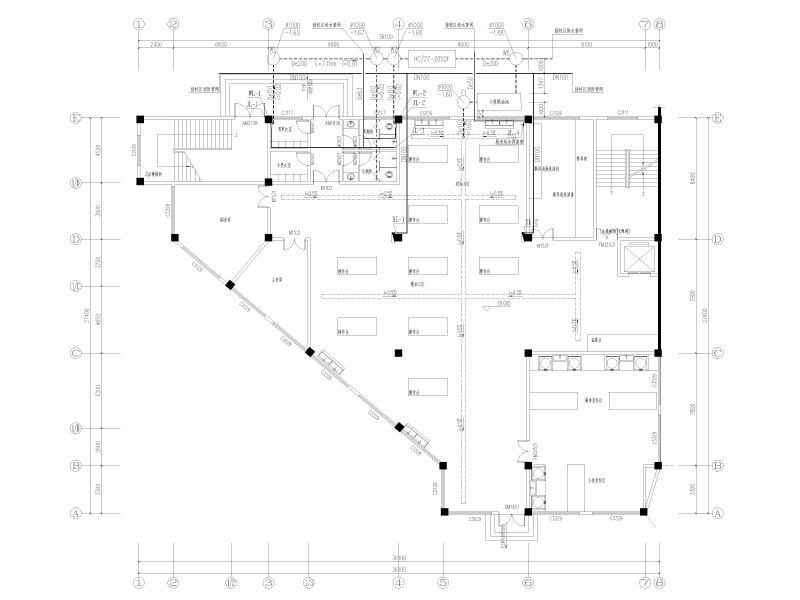

一层给排水平面图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2024-01-02
评论次数：0

浏览次数：0
文件大小：1.21 MB

收藏次数：0
文件名称：附件-996858675559599565.rar
