135平米小学教学楼与食堂电气施工图纸
- 建筑类别：教育,餐饮
- 建筑设计面积：135.27平方米
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、 电气设计 说明
- 二、 配电箱系统 图
- 三、弱电系统图
- 四、照明电气平面图
- 五、 防雷接地 平面图
附件详情
本稿件是某小学教学楼与食堂电气施工图纸，工程建筑面积135.27m2 ,耐火等级均为二级。电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、有线电视系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

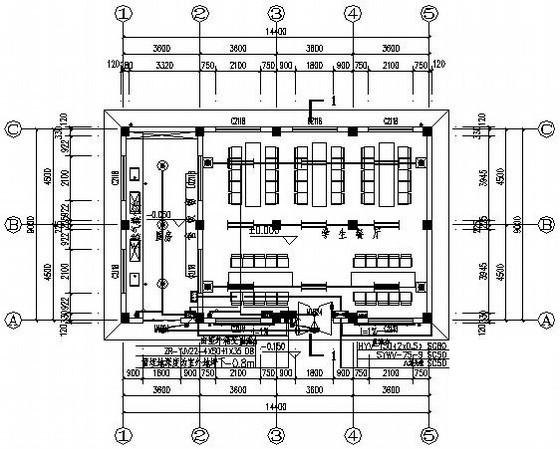

小学教学楼电气 - 1 -

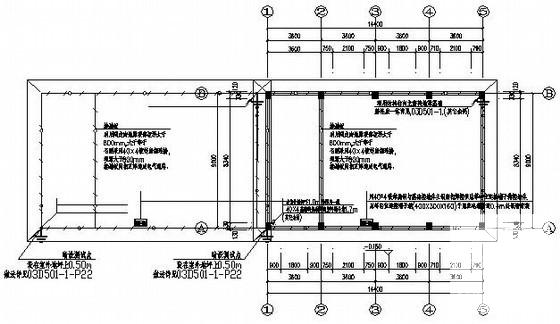

小学教学楼电气 - 2 -

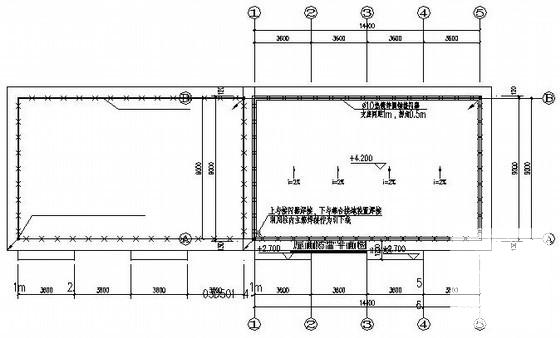

小学教学楼电气 - 3 -
小学教学楼电气 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：0.15 MB
- 收藏次数：0
-
文件名称：
附件-995856658698768998755.rar
小学教学楼电气下载
