4层小学综合教学楼电气施工图纸

该附件为河南小学综合教学楼 电气施工图 。

概况：

该项目为河南郑州实验小学--综合教学楼。该项目地下一层为车库，地上四层为综合教学楼。建筑类别：二类综合教学楼。建筑高度为14.760米；总建筑面积为15849.76平方米。建筑设计结构形式为框架结构。该项目耐火等级为地下为一级，地上为二级。

设计范围：

220/380V配电系统；照明、插座系统；

建筑物防雷、接地系统及安全措施；

火灾自动报警及消防联动；有线电视系统；

电话系统及网络系统；校园广播及电铃系统；

火灾自动报警及消防联动系统。

部分图纸摘录：

照明平面图

插座平面图

弱电、消防平面图

配电箱系统图

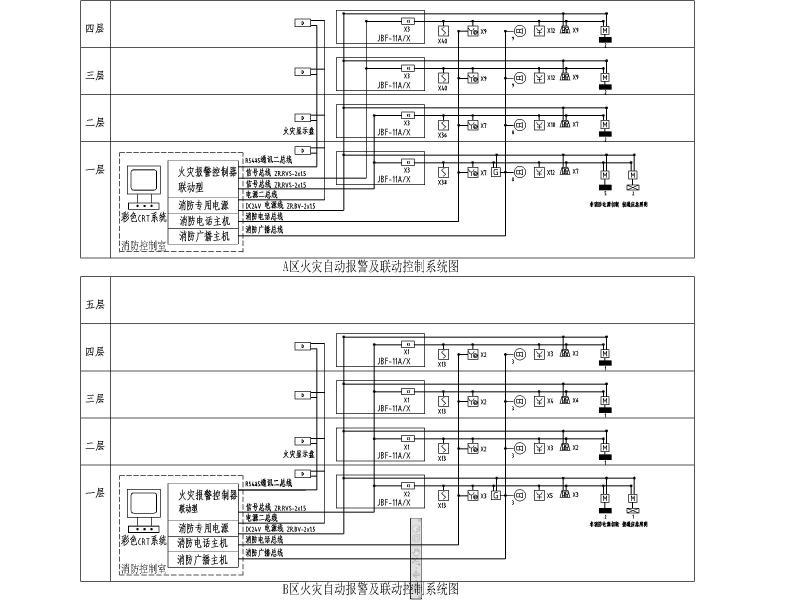

火灾自动报警及联动控制系统图

弱电系统图

等电位联结示意图

图纸内容全览
