5层带阁楼第一小学教学楼结构施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目是小学教学楼项目,五层带阁楼,建筑檐口最高高度:20.100m,建筑设计结构形式:框架结构。干作业冲抓成孔嵌岩灌注桩,本地区抗震设防烈度小于6度,根据中震防发文件该项目按6度抗震设计,地基基础设计等级:丙级。

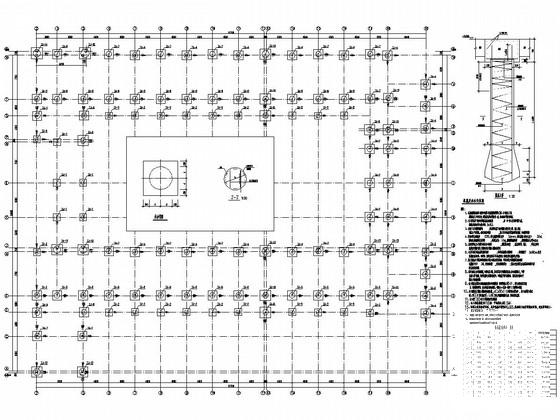

该资料包含: 结构设计说明 ,桩基及承台定位图,地梁配筋图,框架柱平法施工图,板配筋图,梁配筋图, 楼梯详图 等共计19张图。
分享投稿时间:近几年。

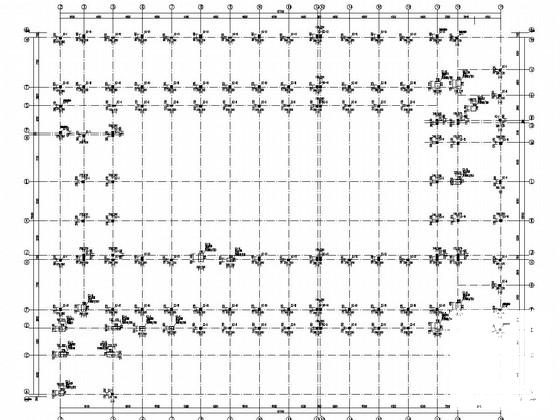

3.870m框架柱平面配筋图

四层板配筋图

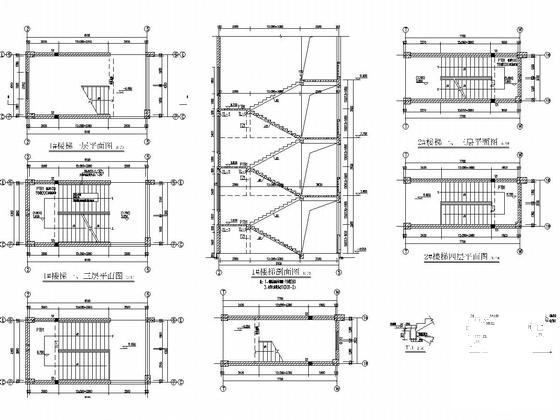

楼梯图

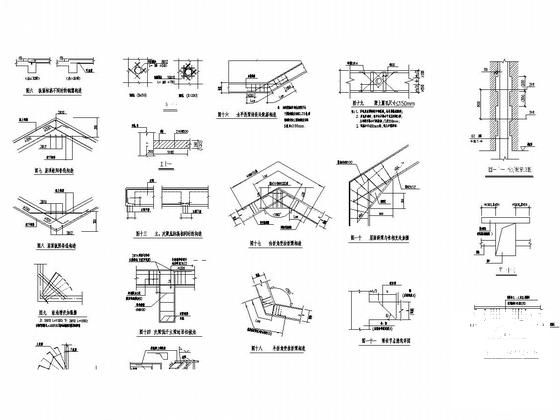

构造详图

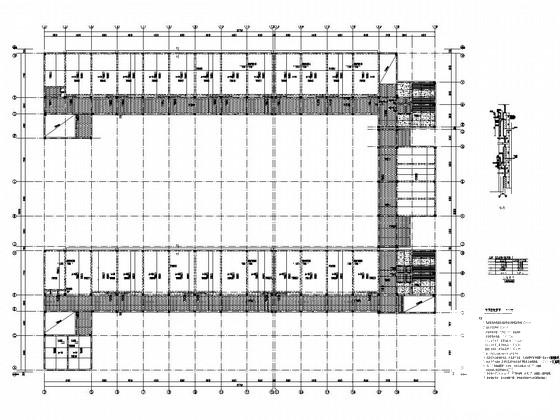

四层梁配筋图
