4层小学扩建工程给排水施工图平面图

资料简介
赚取积分

设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
地上层数：4层
图纸设计深度：施工图
参考图纸：10张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水方式：市政供水
供水分区：无
排水体制：雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
大样节点：卫生间
项目所在地：湖南

附件详情

设计说明
给排水系统图

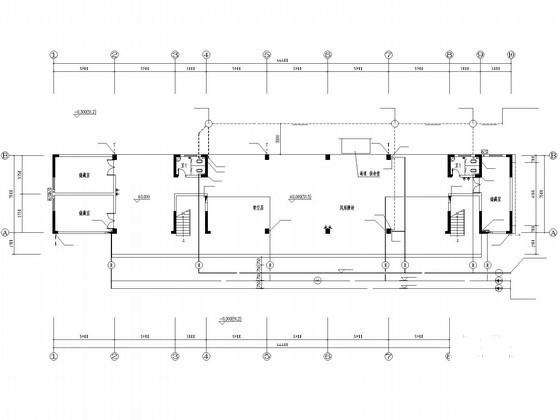

一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
屋顶给排水平面图
给排水详图

附件详情

项目概要：该项目地处湖南，建筑类别属于多层民用建筑的教学楼，建筑层数为4层，耐火等级为一级。建筑总高度为14.4米，建筑使用年限为50年。该项目生活及消防给水利用市政供水作为给水水源，市政给水管网供水水压为0.3MPa.生活污水经过化粪池处理，由校区污水管汇集后，排入市政污水管，屋面及地面雨水由校区雨水管汇集后，排入市政雨水管。
设计范围：冷水给水系统污废水系统雨水系统消火栓给水系统
，共计10张图纸

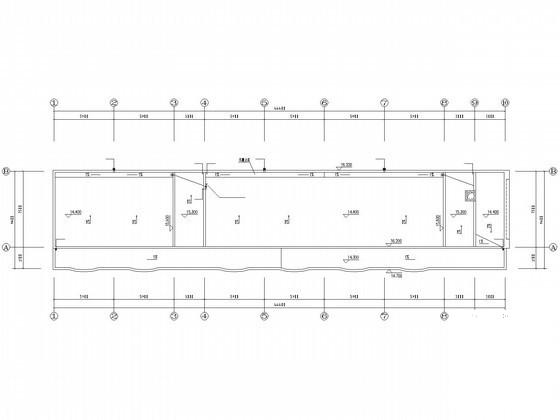

屋顶给排水平面图

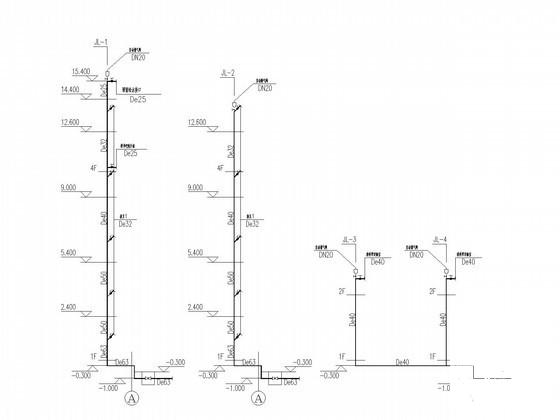

冷水给水系统原理图

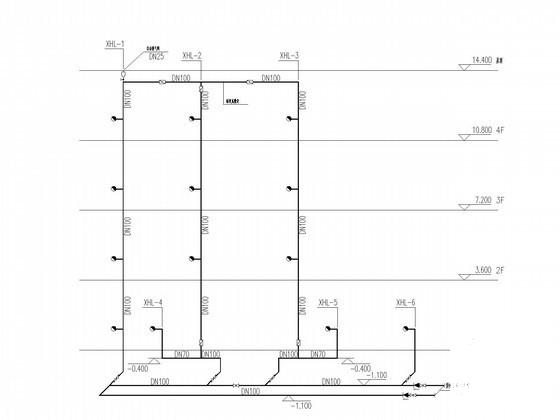

消火栓系统原理图
