4层小学扩建工程给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:湖南

附件详情

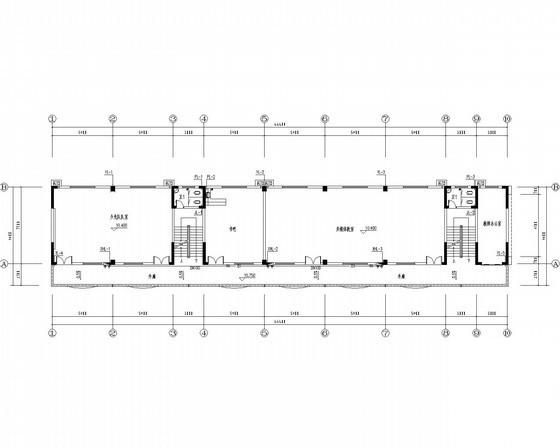

  • 给排水平面图
  • 消火栓给水系统原理图
  • 冷水给水系统原理图
  • 雨水系统原理图
  • 污废水系统原理图

附件详情

一、项目概要:
该项目建筑类别属于多层民用建筑的教学楼, 建筑层数为4F, 耐火等级一级. 建筑总高度14.40m, 建筑使用年限为50年. 该项目生活及消防给水利用市政供水作为给水水源, 市政给水管网供水压力为0.30MPa. 生活污水经化粪池处理, 由校区污水管汇集后, 排入市政污水管. 屋面及地面雨水由校区雨水管汇集后, 排入市政雨水管.
二、设计范围:
1. 该资料范围包括小学扩建工程的室内外给排水, 消防等管道系统及小型给水排水构筑物.
三、管道系统、
该项目设有冷水给水系统, 污废水系统, 雨水系统, 消火栓给水系统.
,共11张

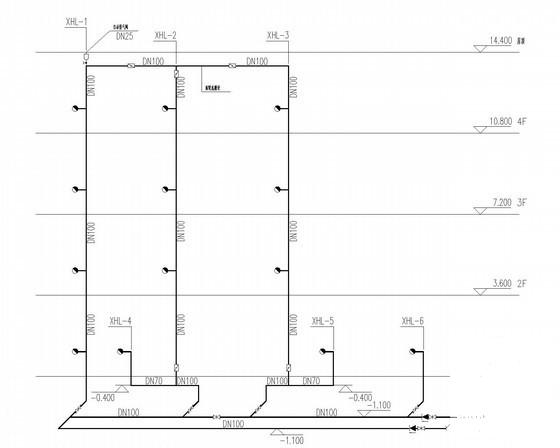

消火栓给水系统原理图

冷水给水及污废水系统图

冷水给水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水施工工程 - 1
    给排水施工工程 - 1
  • 给排水施工工程 - 2
    给排水施工工程 - 2
  • 给排水施工工程 - 3
    给排水施工工程 - 3
  • 给排水施工工程 - 4
    给排水施工工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
