6层中学扩建工程给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:27972.91平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:66张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制:污废分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:泵房,卫生间
  • 项目所在地:浙江

附件详情

  • 设计说明
  • 水泵房大样图
  • 泵房剖面图、集水坑剖面图
  • 喷淋系统说明
  • 消火栓系统原理图
  • 喷淋系统原理图
  • 给排水平面图
  • 喷淋平面图
  • 给排水设计说明
  • 给排水原理图
  • 给排水通用大样图
  • 卫生间给排水大样图

附件详情

该项目为中学扩建工程,总建筑面积27972.91平方米,各个单体均为多层建筑,建筑高度最高为6层行政楼、高度为23.54米。设计内容包括:生活给水、热水、污废水、通气、雨水、消火栓、自动喷水灭火及灭火器配置。
,共66张。

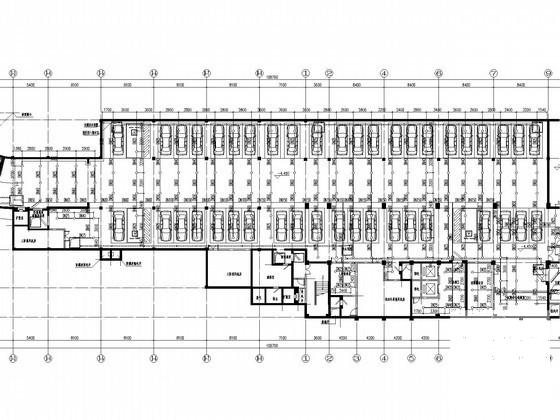

喷淋平面图

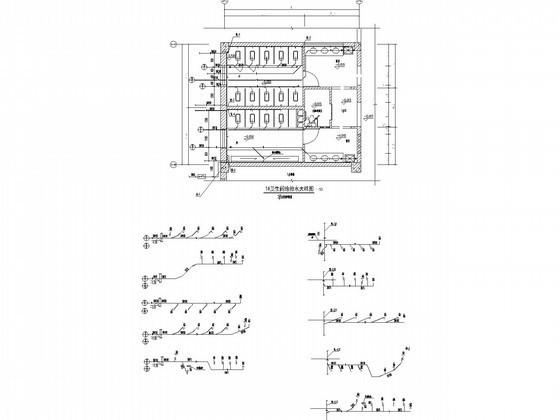

卫生间系统大样图

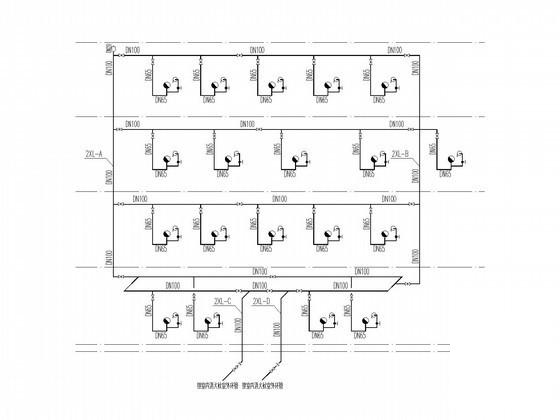

消火栓给水系统图
