4层办公大楼扩建工程给排水消防CAD施工图纸(甲级设计院15年最新设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7728.5平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:江苏

附件详情

  • 给排水设计施工说明
  • 给排水平面图
  • 喷淋系统原理图
  • 消火栓系统原理图
  • 给排水系统原理图
  • 卫生间大样图

附件详情

该项目是扩建的多层办公大楼。项目建筑面积7728.5平方米,地上4层,地下1层,建筑高度20.2米,为多层公共建筑。设计范围包括建筑内给水、排水、消防及其他节水节能措施的设计。
,共12张。

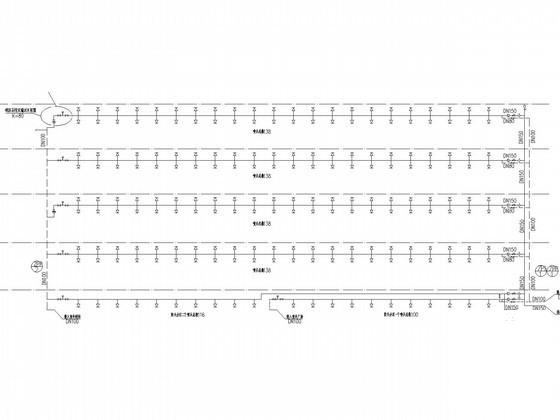

喷淋系统原理图

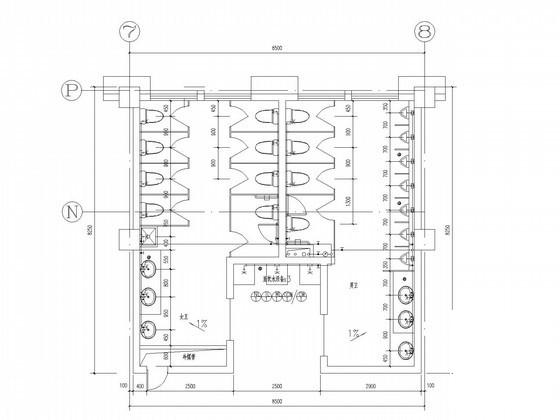

卫生间给排水大样图

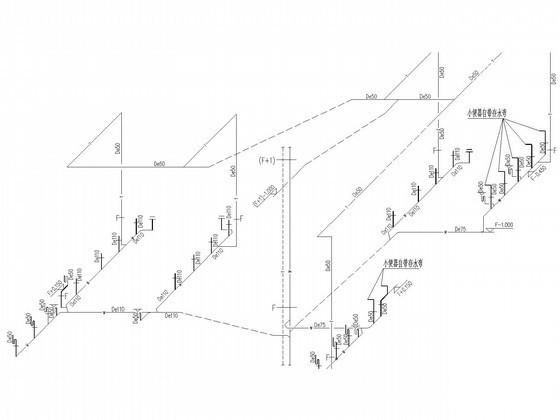

卫生间系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层办公大楼扩建工程给排水消防CAD施工图纸(甲级设计院15年最新设计) - 1
    第 1 张图
  • 4层办公大楼扩建工程给排水消防CAD施工图纸(甲级设计院15年最新设计) - 2
    第 2 张图
  • 4层办公大楼扩建工程给排水消防CAD施工图纸(甲级设计院15年最新设计) - 3
    第 3 张图
  • 4层办公大楼扩建工程给排水消防CAD施工图纸(甲级设计院15年最新设计) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
