24层99米办公大楼给排水CAD图纸（知名设计院）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：超高层建筑
建筑设计结构形式：其他结构
建筑设计面积：99982平方米
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：110张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：四区以上
排水技术：重力排水
雨水重现期：3年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,泵房,卫生间,集水坑,设备房布置
项目所在地：安徽

附件详情

设计说明
资料目录
地下二层平面图
地下一层平面图
一至四层平面图
A栋五～十层平面图
A栋十一～十八层平面图
A栋十九～二十二层平面图
A栋二十三层平面图
A栋二十四层平面图
A栋机房层平面图
A栋屋顶层平面图
B栋五～十层平面图
B栋十一～十四层平面图
B栋十五～十八层平面图
B栋十九层平面图
B栋二十层平面图
B栋机房层平面图
B栋机房层平面图
B栋屋顶层平面图
地下二层自喷平面图
地下一层自喷平面图
一至四层自喷平面图
A栋五～十八层自喷平面图
A栋十九～二十二层自喷平面图
A栋二十三、二十四层自喷平面图
B栋五～十四层自喷平面图
B栋十五～十八层自喷平面图
B栋十九、二十层自喷平面图
生活泵房设备及管道布置图
生活泵房给水系统图
水井管道布置大样图
集水坑潜污泵排水原理图
生活污水系统图
雨水系统原理图
低区消火栓系统给水原理图
高区消火栓系统给水原理图
地下室自喷给水原理图
人防战时平面图

附件详情

项目概要：该项目地处安徽，为J区1#2#两栋建筑，总建筑面积为99982平米，含地下建筑2层，主要为车库及设备用房，一至二十四层为会议、办公等用房，建筑高度：99.9米，建筑类别:一类；耐火等级为一级。
设计范围：建筑生活给水系统室内、外消火栓给水系统自动喷水灭火系统生活污、废水排水系统雨水排水系统。
，共计110张图纸

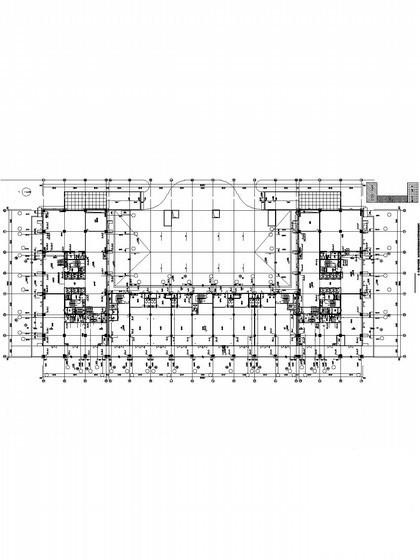

一层给排水平面图

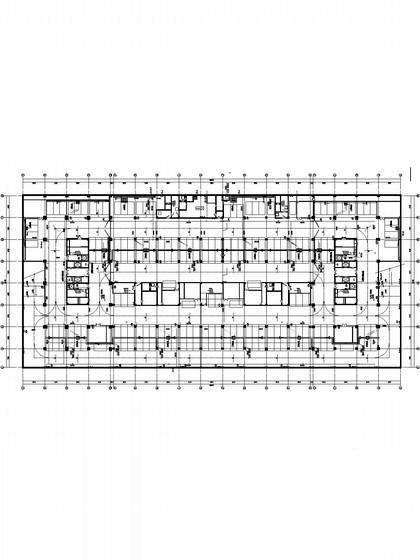

地下二层给排水平面图

生活泵房设备布置图

消防水箱大样图

A栋屋顶层平面图

Ⅱ、Ⅲ区生活给水原理图

地下室自喷给水原理图

集水坑潜污泵排水原理图

雨水系统原理图

设备、休息平台及空调机房排水原理图

生活给水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
