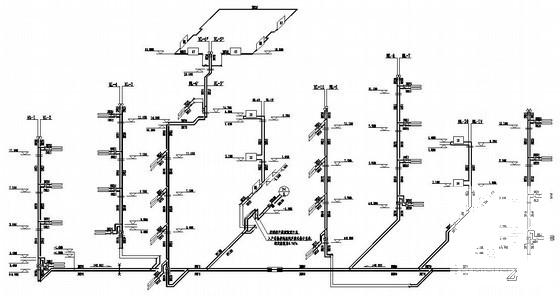

该项目为新疆某多层办公大楼。总建筑面积为3731.76平米，建筑高度为22.82米，地上4层，局部5层。本图设计范围为室内采暖给排水系统；涵盖散热器采暖、低温热水地板辐射采暖、生活用水、消火栓给水等系统设计。

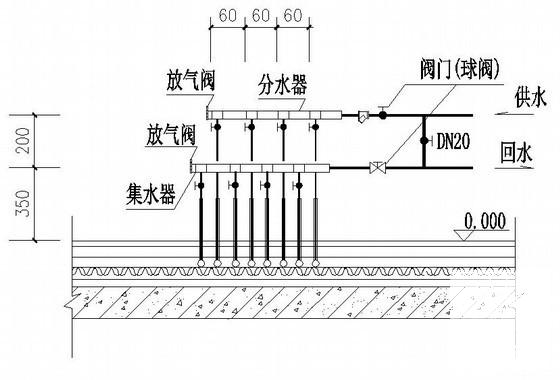

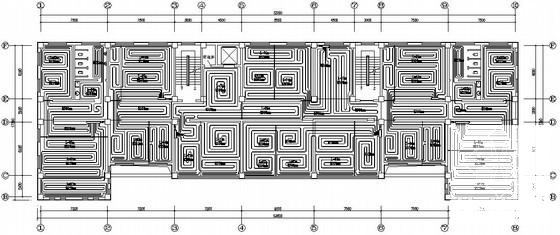

本建筑采暖总热负荷为194122w，采暖面积热指标为43W/m2，采暖系统最大控制阻力为11.25KPa（不含热表）。低温地板辐射采暖，采暖热媒为50/40℃低温热水，热源由换热站供给。楼梯间采用散热器采暖，散热器选用型号为:GLZⅡ-600防腐柱翼型钢铝型散热器,每片散热量119W(Δt=64.5℃)，每组散热器设φ６手动放气阀一个。管材与连接:采暖干、立管、分水器前明装支管均采用热镀锌钢管，丝接。地板辐射采暖加热盘管选用PEX交联聚乙烯管,使用等级为4级，工作压力：0.60MPa。
图纸共16张。
