9层办公大楼给排水设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 大样节点:卫生间
  • 项目所在地:四川

附件详情

  • 地下室喷淋平面图
  • 地上各层喷淋平面图
  • 下地室给排水平面图
  • 地上各层给排水平面图
  • 屋顶雨水平面图
  • 卫生间给排水大样图
  • 给排水系统图
  • 消防给水系统原理图

附件详情

该附件为四川某办公大楼给排水设计图纸。
设计范围:建筑红线范围内的室内给水排水系统,消火栓系统,自动喷水灭火系统
项目概要:该项目为带地下车库的二类办公楼(9层),消火栓最大用水量室外20l/s,室内20l/s,火灾延续时间2h;自动喷淋系统为中危险二级,用水量为30.0l/s,火灾延续时间1h,消防水量有效容积共计396m ;该项目消防水池、消防车取水口与园区1#楼(19F综合楼)所设消防水池、消防车取水口共用,能满足该项目消防水量要求;该项目消火栓泵、喷淋泵与园区1#楼(19F综合楼)所设消火栓泵、喷淋泵共用,能满足该项目消防水量、水压要求;该项目消防水箱与园区1#楼(19F综合楼)屋顶所设消防水箱(有效容积为18m )共用,设置高度满足消防要求;该项目最高日生活用水量为40.5m/d,最大时生活用水量为10m/h;该项目室外市政给水压力为0.30MPa,能满足地下室至地上4层直接供水.5层以上设于地下室的变频设备供水。
,共22张图纸

地下室喷淋平面图

7层给排水平面图

屋顶给排水平面图

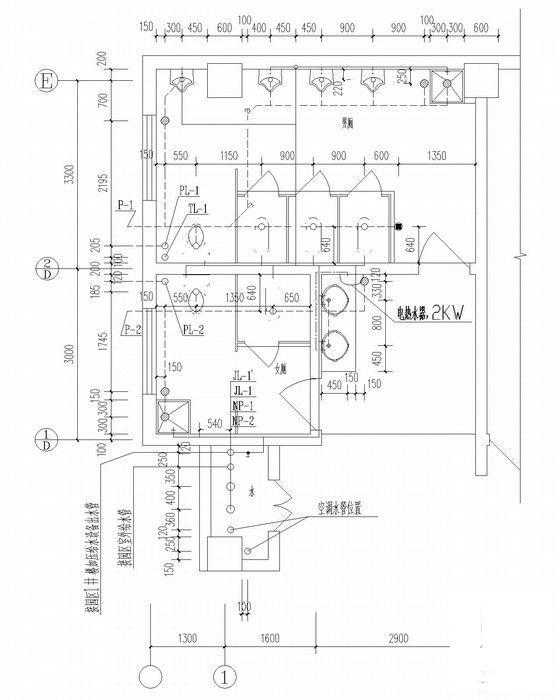

卫生间给排水大样图

给排水系统图

消防给水系统原理图

7层喷淋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

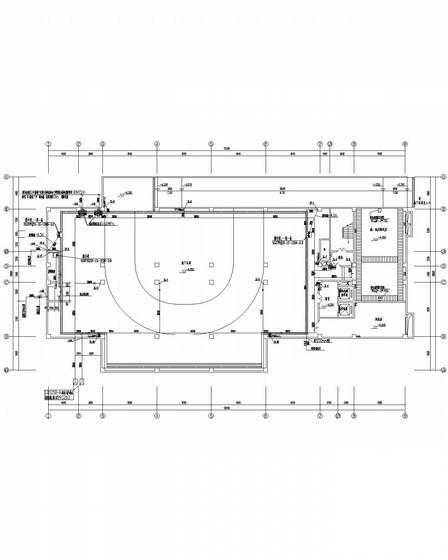

  • 9层办公大楼给排水设计CAD图纸 - 1
    第 1 张图

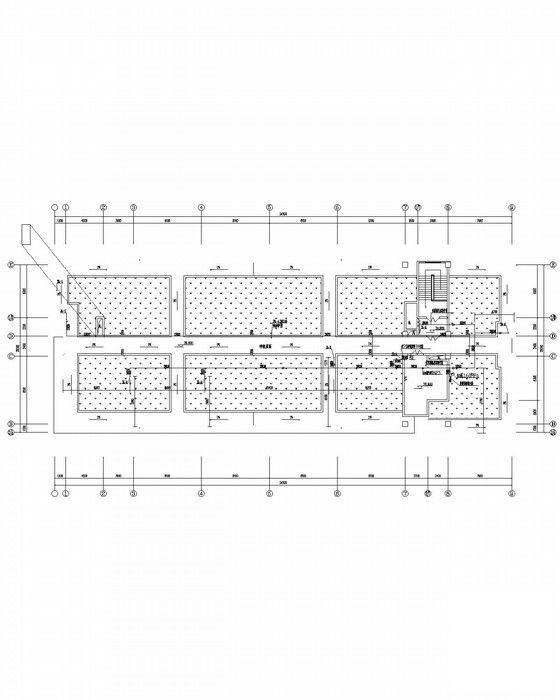

  • 9层办公大楼给排水设计CAD图纸 - 2
    第 2 张图
  • 9层办公大楼给排水设计CAD图纸 - 3
    第 3 张图

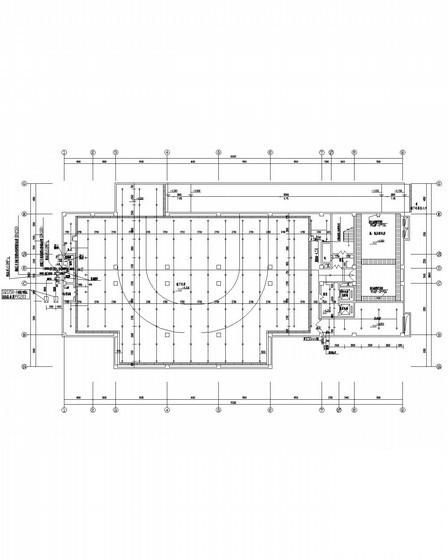

  • 9层办公大楼给排水设计CAD图纸 - 4
    第 4 张图
  • 9层办公大楼给排水设计CAD图纸 - 5
    第 5 张图
  • 9层办公大楼给排水设计CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
