技术型办公大楼给排水CAD图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：12786.58平方米
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 雨水重现期：3年
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：泵房,卫生间
- 项目所在地：云南
附件详情
- 给排水总 平面布置图
- 排水管道搬迁总平面图
- 平面图
- 室内消火栓系统原理图
- 给排水系统原理图
- 自动喷淋平面图
- 雨水跌水井大样图
- 水泵房给排水大样图
- 卫生间给排水大样图
附件详情
该资料为重庆某技术型办公大楼给排水图纸。
项目概要：建筑面积12786.58m平方米 ；建筑高度56.1m。本项目100年一遇洪水的最高标高为249.100。
设计范围：给水系统、污水系统、废水系统、雨水系统、消防给水系统、自动喷淋灭火系统、热水系统。
，共52张图纸。

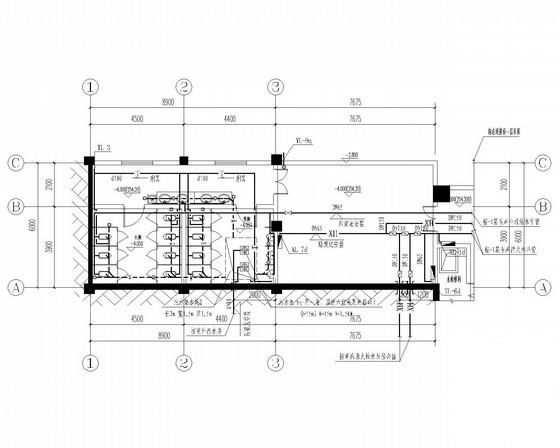

负一层卫生间给排水平面图

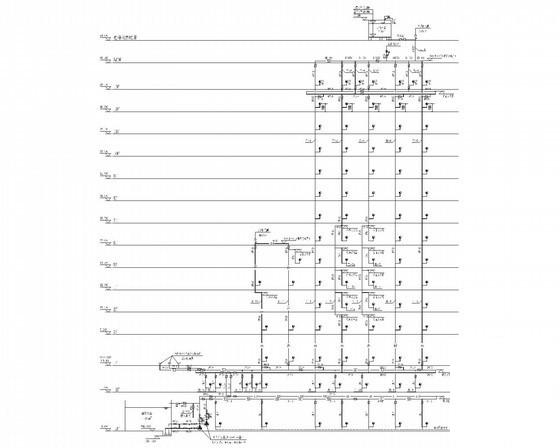

室内消火栓系统原理图

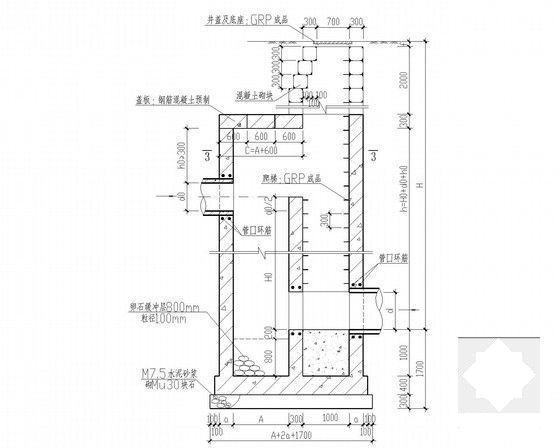

雨水跌水井大样图

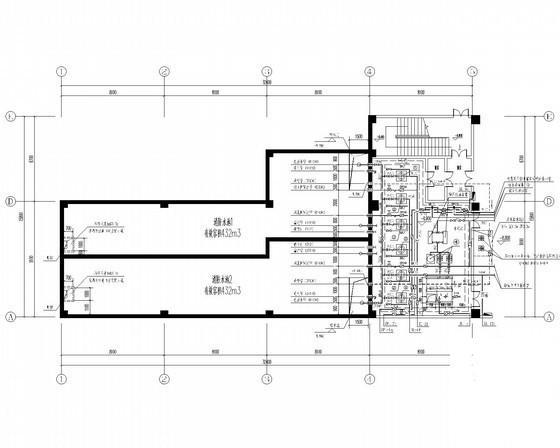

水泵房给排水大样图（一）
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-12
- 评论次数：0
- 浏览次数：0
- 文件大小：9.63 MB
- 收藏次数：0
-
文件名称：
附件-995860708796505706855.rar
