4层技术办公大楼空调通风及防排烟系统设计CAD施工图纸

一、项目概要：

该项目位于陕西省，是一个多层技术办公大楼建筑项目，地上4层，总建筑面积约9320.30平方米，建筑高度18.45米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，事故排风系统控制原理图，风机安装大样及基础详图，加压送风系统图，排烟系统图，多联机空调系统图，通风、空调平面图，空调冷媒、冷凝水管道平面图等...

二、空调系统：

1.冷热源：采用直流变频多联机智能化中央空调系统...

2.风系统：采用多联机系统加新风系统...

3.水系统：采用...

三、 通风防排烟 系统：

通风系统：

该项目所有的卫生间、淋浴室等所均采用低噪音吸顶式通风器排风换气，按10次/h换气计算。卫生间通风器连接支管设置止回阀。配电间设置机械通风系统，换气次数：5次/h...

防排烟系统：

该项目局部内走道及房间不满足自然排烟条件，故设置机械排烟系统。排烟系统排烟量按最大防烟分区单位面积计算，单个防烟分区排烟量按其单位面积60m3/h计算；该项目共设置两套加压送风系统，送风部位为楼梯间，前室不送风...

图纸展示：

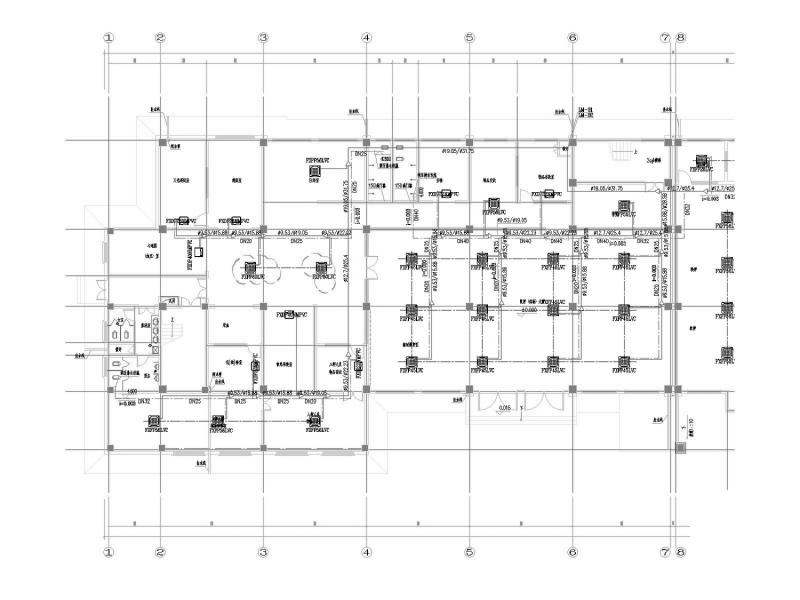

一层通风、空调平面图局部

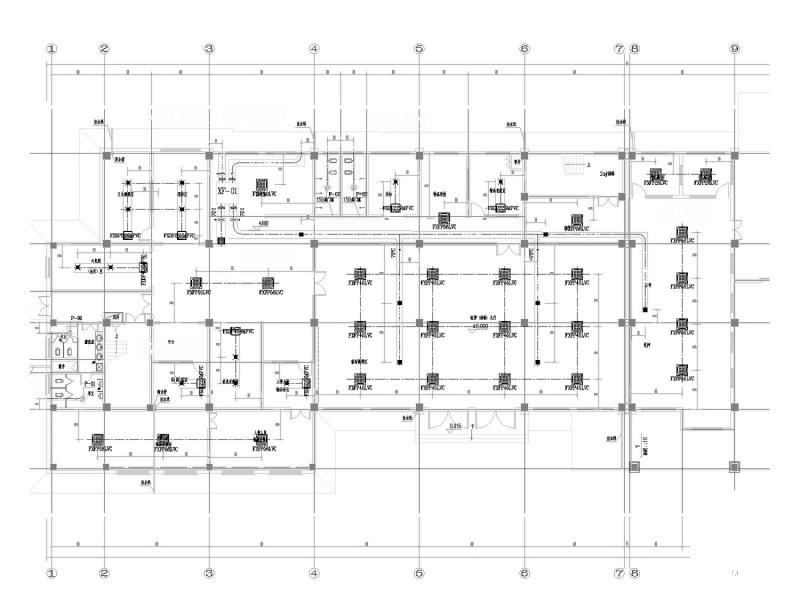

一层空调冷媒、冷凝水管道平面图局部

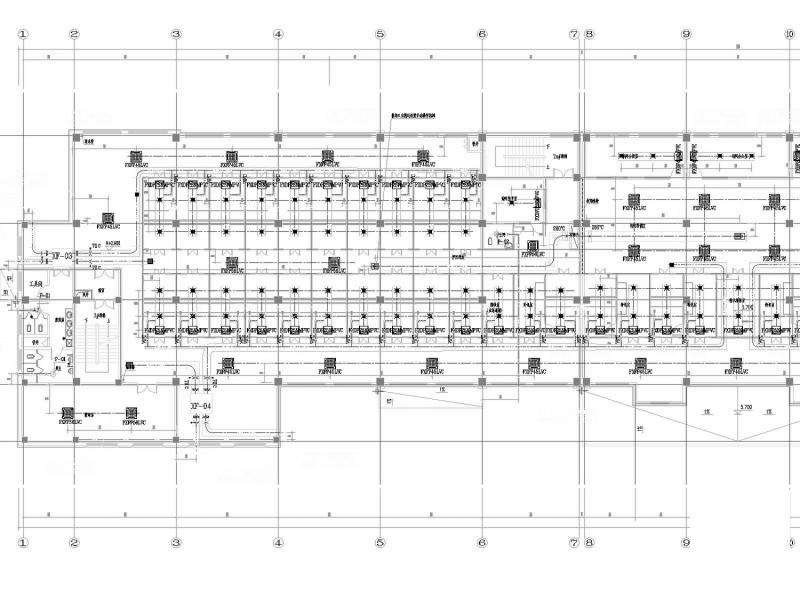

二层通风、空调平面图局部

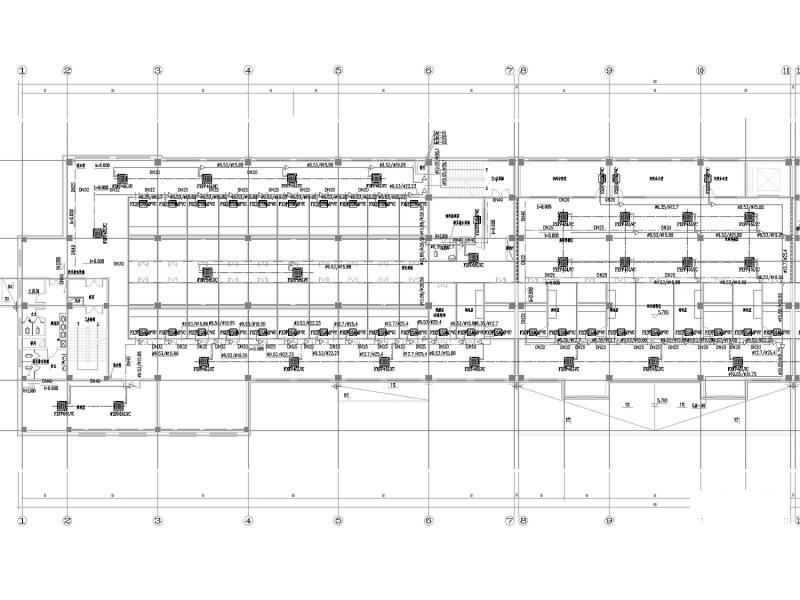

二层空调冷媒、冷凝水管道平面图局部

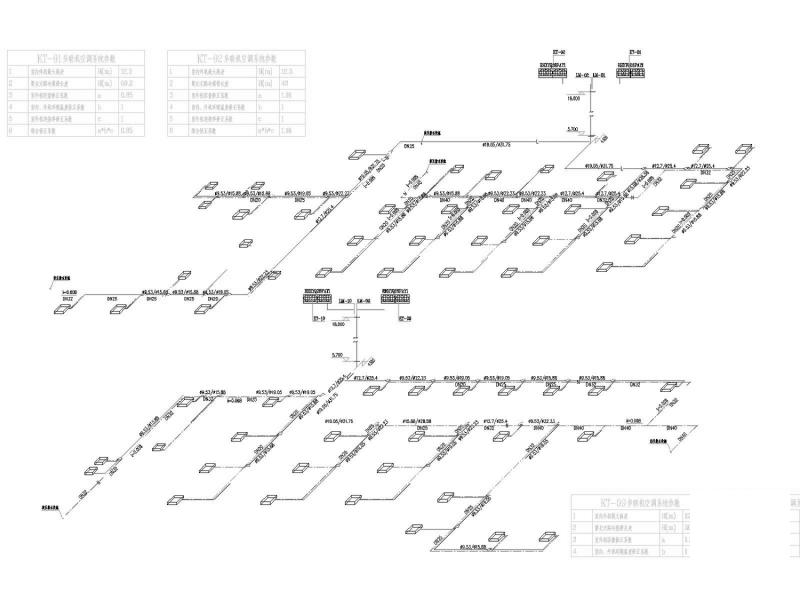

多联机空调系统图（一）

多联机空调系统图（二）
