8层行政办公大楼空调通风及防排烟系统设计CAD施工图纸（变频多联机空调系统）

附件详情

一、项目概要：

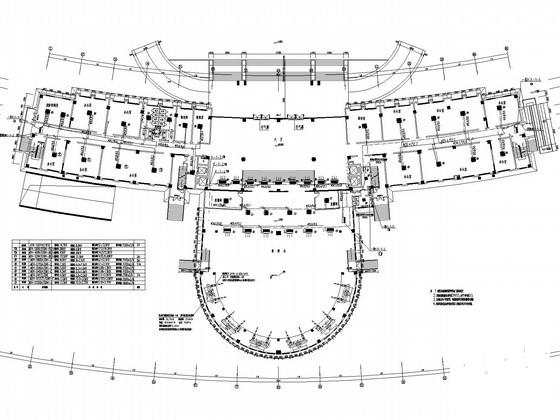

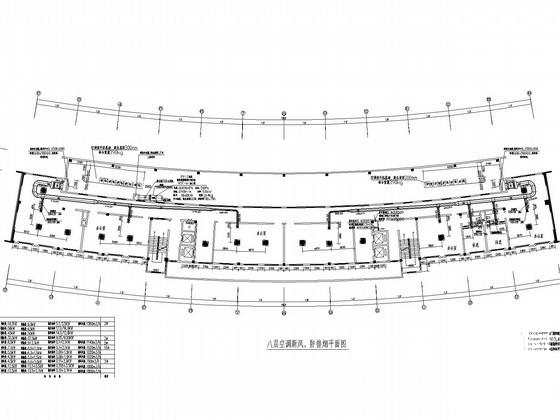

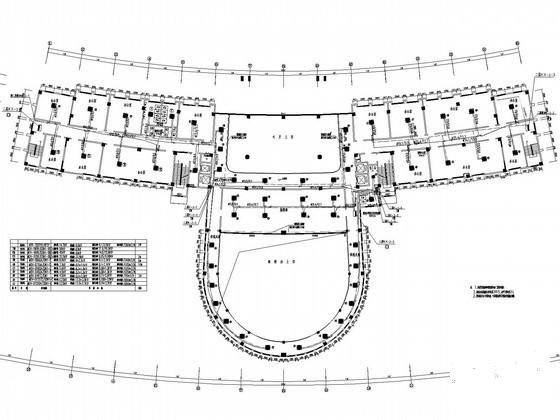

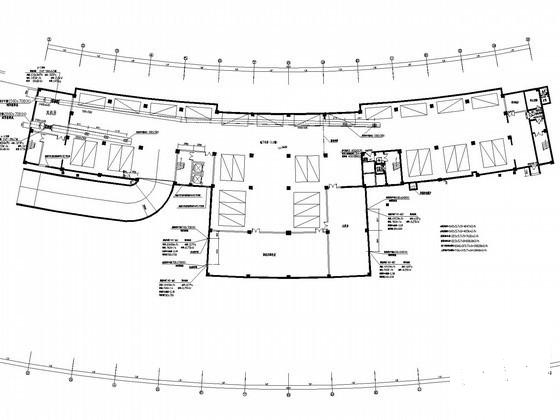

该项目为指挥中心楼工程，建筑面积15533.05平方米，地下一层地上8层，总建筑高度35.2米。图纸主要有空调平面图，系统图和设计施工说明...

二、空调系统：

1.冷热源：采用变频多联机机空调...

2.风系统：采用变频多联机新风机组的空调方式...

三、通风排烟系统：

1.通风系统：地下车库面积小于2000m2设机械排风系统，排风换气次数为6次，利用坡道自然补风；地下变电所设置机械送排风系统，换气次数为8次；地下水泵房设置机械送排风系统，换气次数为5次；无外窗的卫生间设置独立排风系统，换气次数按照10次/h计算...

2.防排烟系统：所有通风进、排风的风管公用管井处均设70°C的防火调节阀；无外窗的前室设加压送风系统。每层设一个加压送风，火灾时同时开启相邻二层...
