现代多层厂房建筑空调通风及防排烟系统（净化空调）

一、项目概要：

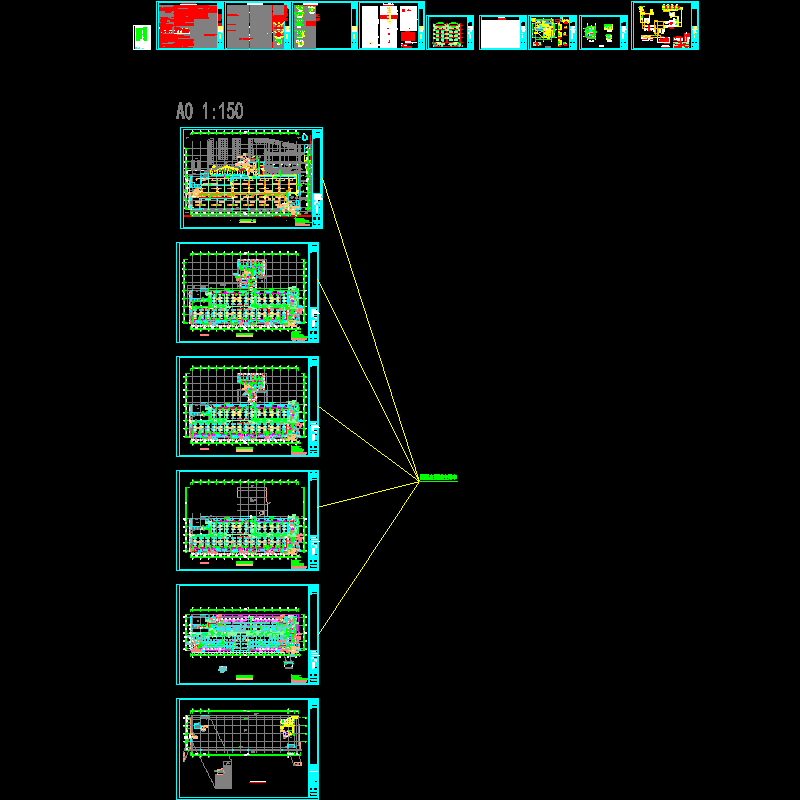

本项目位于广东省，是一个现代多层厂房建筑，地上5层，总建筑面积41741.89平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调通风及防排烟平面图，空调水管平面图，空调水管及冷凝管平面图，制冷机房布置平面图，制冷系统原理图，排烟系统示意图，空调机房大样图等...

二、空调系统：

1.冷热源：采用冰蓄冷中央制冷系统，双工况离心式水冷冷水机组（变频）...

2.风系统：采用风机盘管加新风系统，低风速单风道全空气系统...

3.水系统：采用密闭式机械循环，竖管采用两管制，供水管路竖向均异程，水平同程，空调水系统采用变流量系统；冷却水系统采用开式循环...

三、 系统：

通风系统：

防排烟系统：

本项目无防烟楼梯间，封闭楼梯间可自然通风采光，可开启外窗每5层不小于2平方米。对于地上厂房建筑面积大于300m且不满足自然排烟要求的区域，或者房间建筑面积大于50m且设固定窗或无窗的区域，设机械排烟系统，排烟量每平方米面积不小于60m/h,排烟风机排烟量按最大防烟分区面积每平方米面积不小于120m/h计算确定，排烟系统竖向设置。排烟风机设置于屋顶...

一层通风及防排烟平面图

一层空调水管及冷凝管平面图

二层空调、通风及防排烟平面图

二层空调水管及冷凝管平面图

制冷系统原理图

制冷机房布置平面图
