3层现代交通建筑空调通风及防排烟系统设计施工图纸

附件详情

一、项目概要：

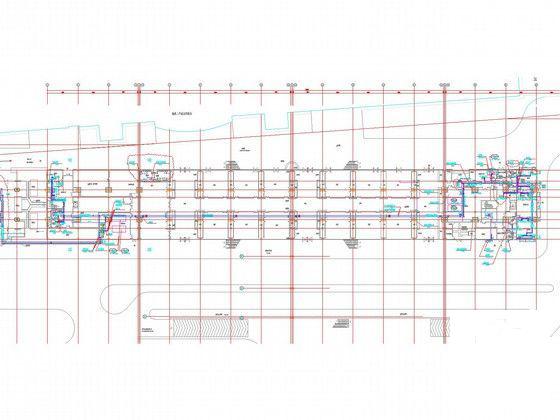

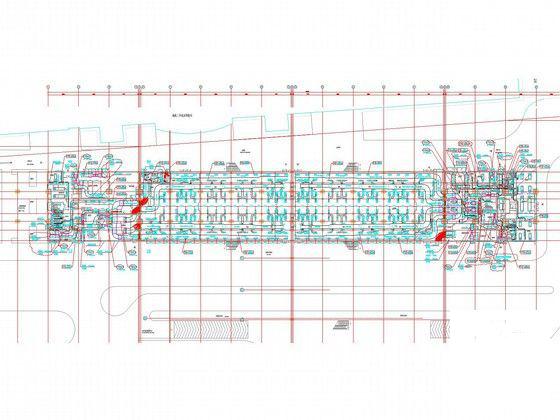

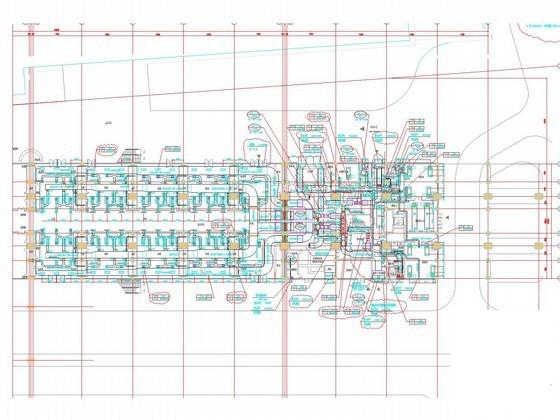

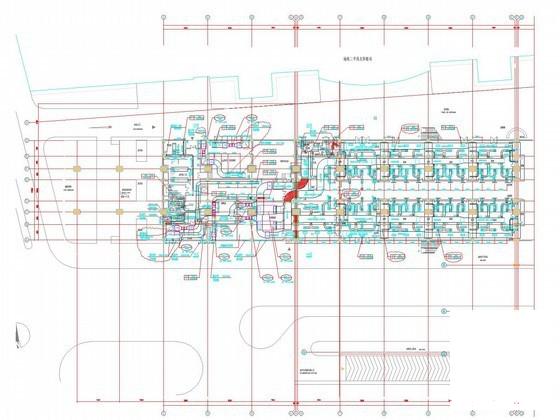

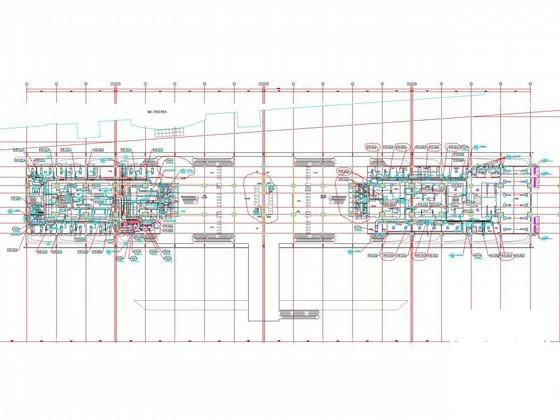

该项目是一个现代交通建筑，地上3层，建筑面积约21966平米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调水系统流程图，热泵机组空调水系统图，空调风管平面图，空调水管平面图，膨胀水箱详图，空调机房平、剖面图，空调机房平面图、剖面图等...

二、空调系统：

1.冷热源：采用风冷热泵机组（风冷螺杆机组）...

2.风系统：采用风机盘管加新风系统，分体式风冷机组，全新风系统...

3.水系统：采用二管制...

三、 通风防排烟 系统：

一层商场采用自然排烟方式；二层西区内区办公室、会议室及内走道为一个防烟分区，采用自然排烟方式, 开窗面积满足规范要求。商场、办公室、会议室、贵宾室、二层东区各类设备机房、网络中心、会议室等均设有机械排风系统，排风量为新风量的80~85%，以保证新风进入。一层水泵房、变压器室、储藏室、柴油发电机房等设备用房均设有机械送、排风系统(水泵房为自然进风）。低压配电室、应急配电间采用自然进、排风方式。公共厕所设有机械排风系统，换气次数按10~15次/小时计算...
