16层大型酒店建筑空调及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：
项目位于云南省，为一酒店项目，地上16层，设计范围：空调系统，通风系统，消防排烟系统设计......
二、冷热源：

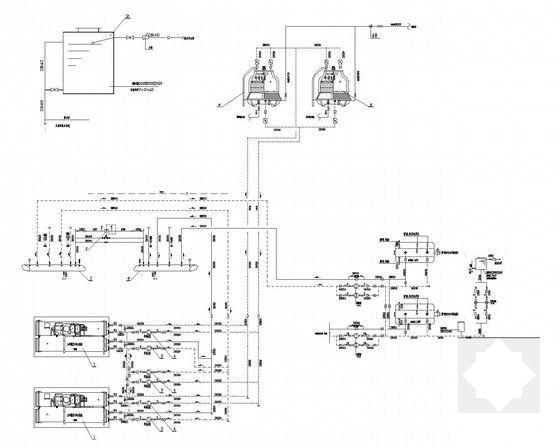

中央空调系统的冷热源由设于地下一层的水冷螺杆式冷水机组及常压间接式燃气热水锅炉集中制备......
三、空调系统：

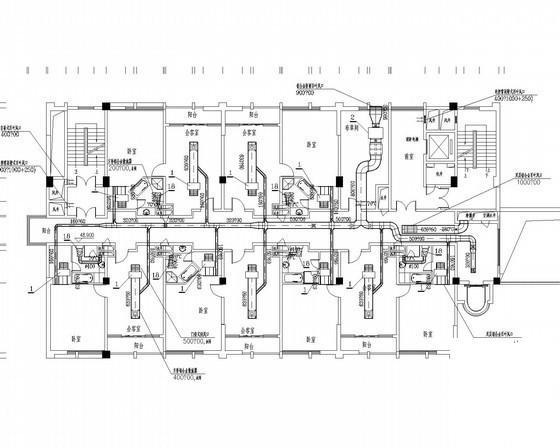

1.风系统：主要采用全空气空调系统，气流组织形式为上送(集中)回风，部分采用风机盘管加新风的空调方式。
2.水系统：采用二管制闭式机械循环，1~5层采用异程系统，6~16层采用竖向同程水平异程，主机侧定流量,负荷侧变流量设计......

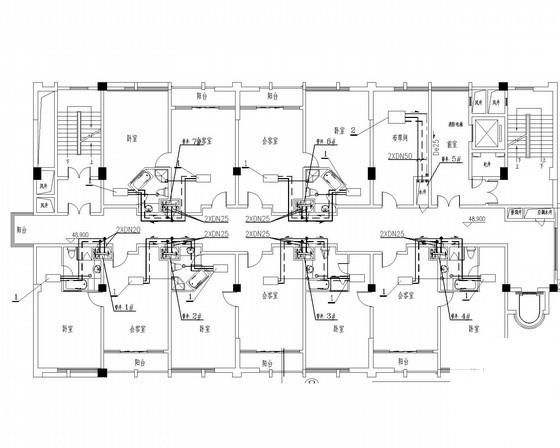

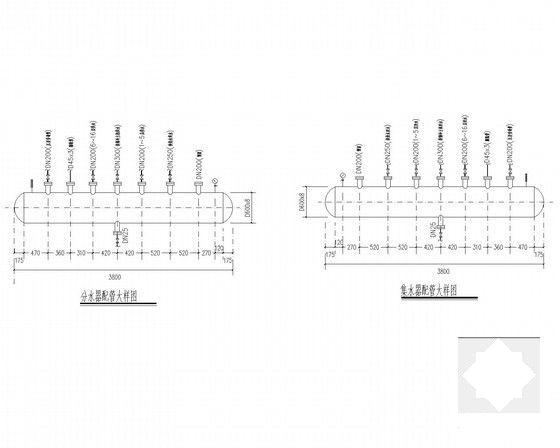

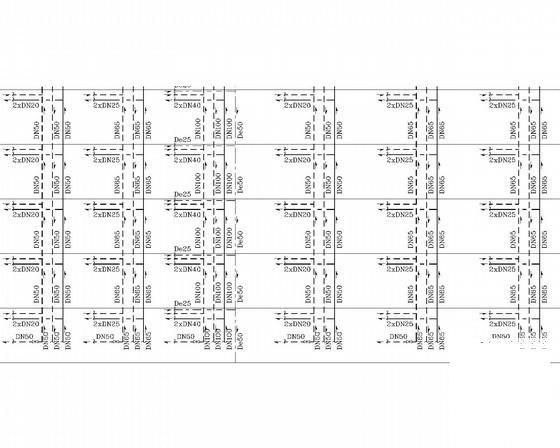

图纸共63张。
