11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:70000平方米
  • 建筑地上层数:11层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:66张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:制冷机组,空气处理机组
  • 项目所在地:河北

附件详情

一、项目概要:

该项目位于河北省,是一个大型商业广场建筑,地上11层,地下2层,总建筑设计面积:70000m2。图纸内容包含设计施工说明,主要设备材料表及图例,通风平面图,采暖空调水系统平面图,空调通风平面图,机房层通风平面图,跃层通风平面图,人防通风系统原理图,空调冷冻水系统原理示意图,空调水系统立管图,采暖立管图,公寓管井大样图,防排烟系统原理图,空调机房,风机房大样图等...

二、空调系统:

1.冷热源:采用水冷离心式制冷机组,螺杆式冷水机组,市政管网,地板辐射采暖系统...

2.风系统:采用风机盘管加新风系统...

3.水系统:采用采用同程式与异程式相结合的两管制的设置方式...

三、通风排烟系统:

1.通风系统:所有水平、垂直风管,必须设置支吊架,做法详见《国家建筑标准设计图集》(03K132)。支吊架应避开法兰、测量孔、调节阀等管件。防火阀须设独立支架。所有风管标高均以米计,均为管底标高(不含保温层),除注明者外,风管一律底平,距离以毫米计...

2.防排烟系统:.1#.2#.3#楼的楼梯间及其前室分别设置加压送风系统、消防电梯间和楼梯间的合用前室设置加压送风系统。楼梯间每隔两层设一个常开送风口,在加压风机压出管上设止回阀,楼梯间前室及消防电梯间和楼梯间的合用前室每层设一个具有手动和自动开启装置的常闭送风口,并与加压风机的启动装置连锁;地下各层车库按防火分区和防烟分区设机械排烟兼排风及补风系统。排烟风机入口处风管上设280°C时自动关闭的排烟防火阀,并与排烟风机连锁;地下消防控制室设机械排烟及补风系统。设常闭排烟口和在排烟风机入口处总风管上设280°C时自动关闭的排烟防火阀,并与排烟风机连锁...

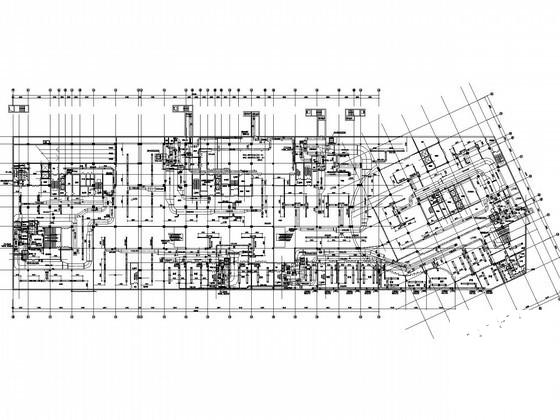

地下一层采暖、空调水系统平面

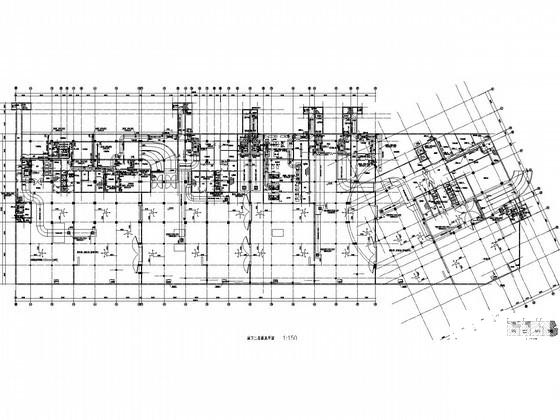

地下二层通风平面图

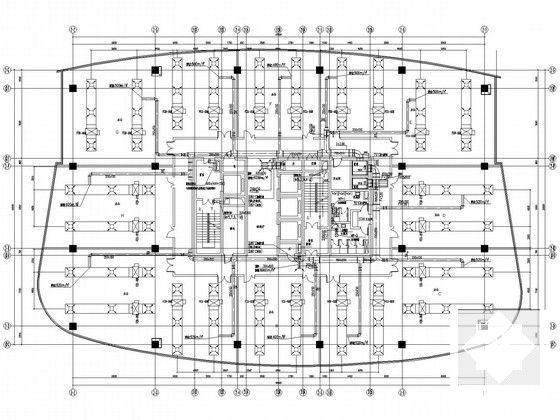

写字楼标准层空调风平面

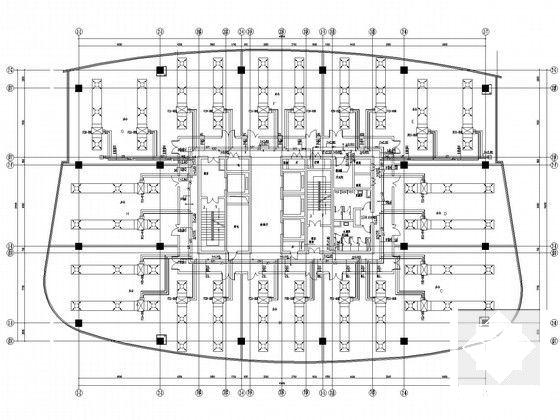

写字楼标准层空调水平面

公寓A跃层底层采暖、通风平面

公寓B跃层底层采暖、通风平面

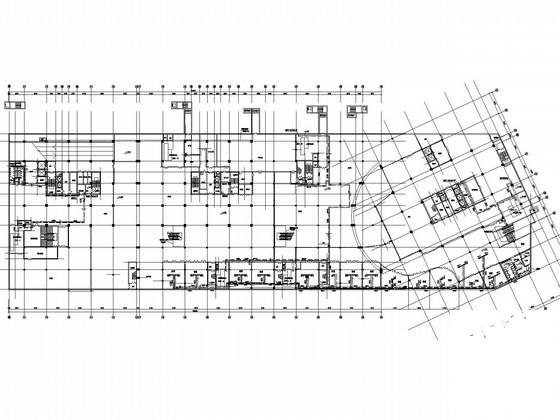

地下二层采暖、空调水系统平面

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 1
    第 1 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 2
    第 2 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 3
    第 3 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 4
    第 4 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 5
    第 5 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 6
    第 6 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 7
    第 7 张图
  • 11层大型商业广场空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
