6层娱乐综合建筑采暖空调通风及防排烟系统（大院人防）

一、项目概要：

本项目位于河北省，是一个多层娱乐综合建筑建筑，地上六层，地下一层，总建筑面积43758.56平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调,通风平面图，空调配管平面图，供暖平面图，供暖干管平面图，供暖系统图，地下一层平时通风平面图，地下一层战时通风平面图，风机房大样图等...

二、空调系统：

该项目夏季游戏、网吧、健身、茶社、KTV、餐饮、茶社、洗浴、休息室、写字间等设舒适性空调,空调系统为变频单冷商用空调系统,室外机设在屋面,室内机设在房间吊顶内.新风由设在新风机房内的新风处理机提供，新风处理机为冷、暖型，冬夏均使用...

三、通风设计：

1.三、四层洗浴区域设机械排风系统,排风量为6次/h.
2. 四、五、六层雅间设机械排风系统,排风量为6次/h.
3. 五、六层餐饮大厅设机械排风、排烟系统,排风量为6次/h.排烟量为防烟分区面积*60m3/(h*m2).
4. 一~六层大空间区域设机械排烟系统，排烟量为防烟分区面积*60m3/(h*m2).
5. 三层无外窗服务台区域设机械排烟系统,排烟量为防烟分区面积*60m3/(h*m2).
6. 一~六层卫生间设机械全面排风系统，排风量为10次/h.
7.四层厨房设平时机械全面排风系统和机械排烟系统，排风量为6次/h.排烟量为防烟分区面积*60m/(h*m).
8.本建筑有外窗的楼梯间和前室采用自然排烟方式。无外窗的前室采用机械加压送风系统，送风机设在屋顶。每层设一常闭多叶送风口，火灾时自动或手动打开着火层和上一层的电动送风口，联动打开加压送风机...

四、防 排烟系统：

1.消防状态下与消防无关的通风 空调设备应关闭.
2.地上火灾时,开启着火防火(烟)分区多叶排烟风口手动或自动打开,联锁开启排烟风机,当温度达280°C时多叶排烟口熔断关闭,联锁排烟风机关闭。
3.消防状态下, 前室内多叶送风口手动或自动打开, 加压送风系统开启, 着火层及其上一层前室内多叶送风口同时开启...

五、人防设计：

1.地下汽车库设机械通风和机械排烟系统 .平时地下车库的通风为机械排风、汽车坡道补风方式，火灾时均采用机械排烟、自然补风或机械补风方式。地下汽车库排风为4次/小时,排烟换气次数为6次/小时；消防补风换气次数为4次/小时。
2.变电站设机械排风兼消防灭火事故后排风系统及机械送风系统 .排风换气次数为8次/小时。排风系统排风口为上、下各50%，通风机控制开、关应在配电室内外便于操作的地方分别设置。
3.换热站、水泵房设机械排风系统及机械送风系统.排风换气次数为6次/小时,送风换气次数为5次/小时...

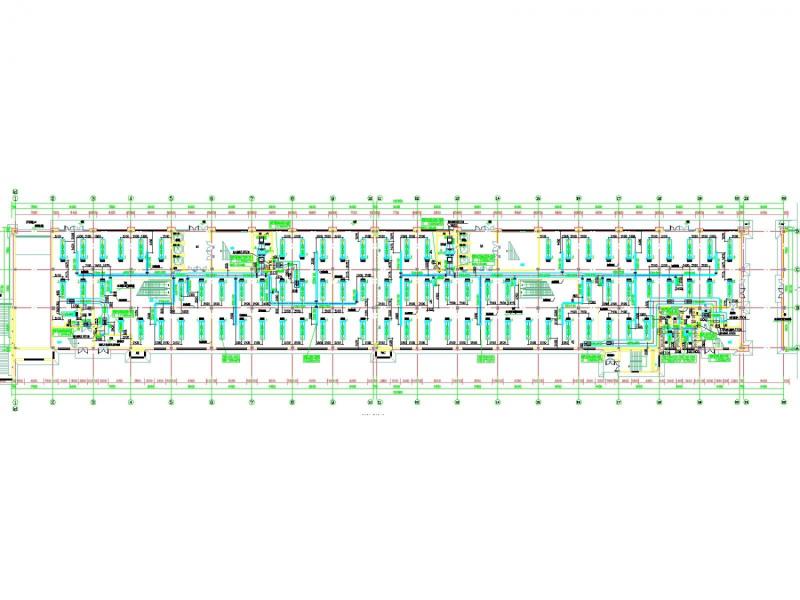

一层空调、通风平面图（一）

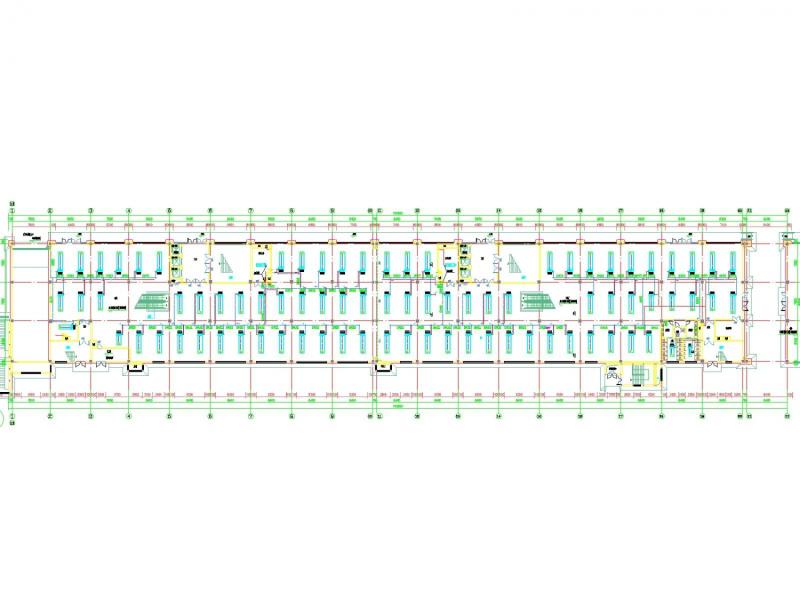

一层空调配管平面图（一）

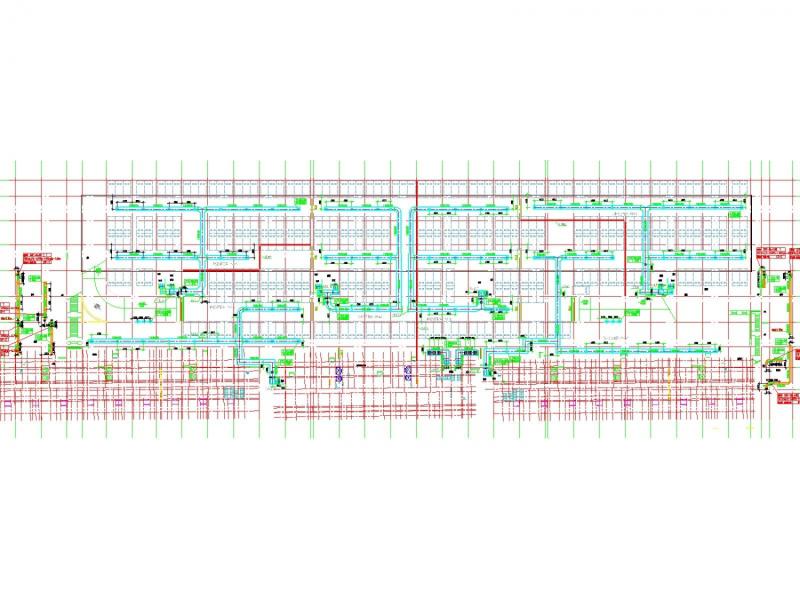

地下一层平时通风平面图

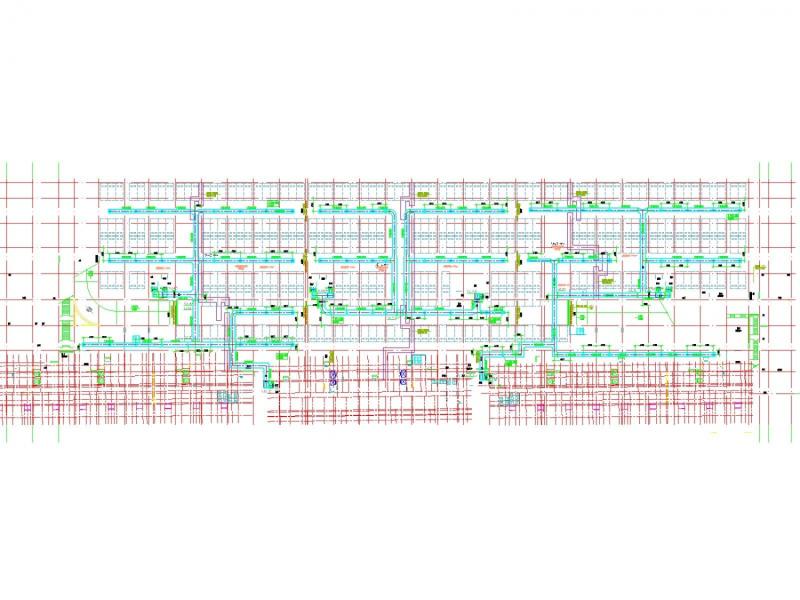

地下一层战时通风平面图

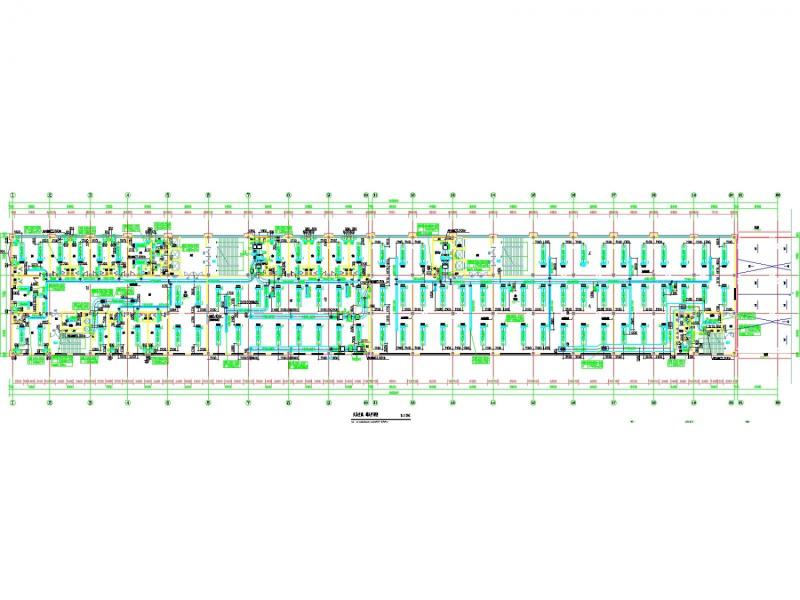

五层空调、通风平面图

五层空调配管平面图

六层空调、通风平面图
