多层娱乐餐饮综合楼空调通风及防排烟系统设计CAD施工大样图（人防大院设计）

附件详情

一、项目概要：

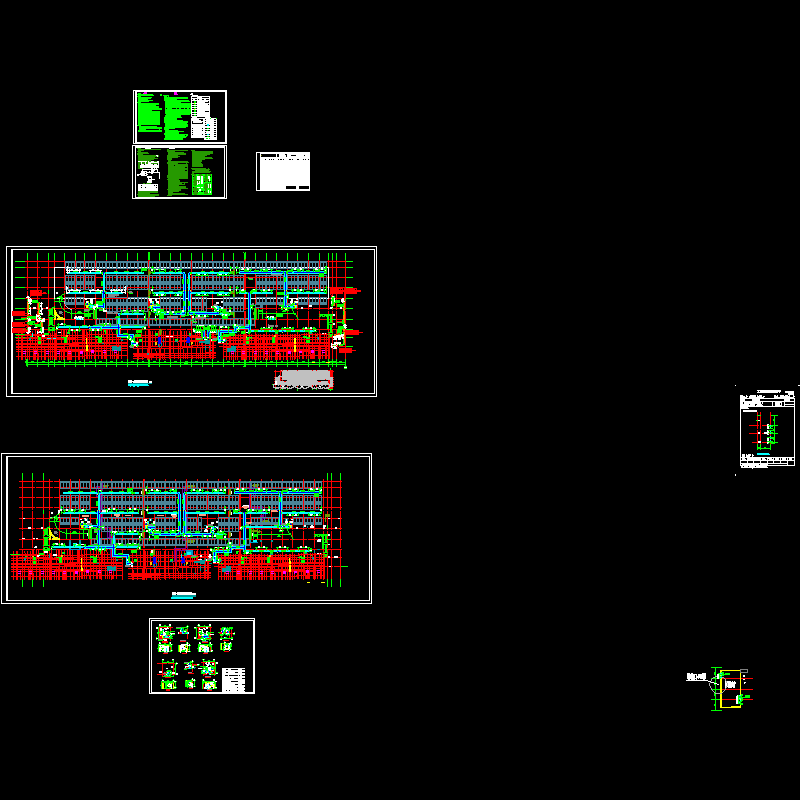

该项目是一个多层娱乐餐饮综合楼建筑，地上6层，地下1层，建筑面积约43100平方米。图纸内容包含设计施工说明，主要设备材料表及图例，空调,通风平面图，空调配管平面图，人防设计与施工说明，通风设计与施工说明，地下一层平时通风平面图，地下一层战时通风平面图，风机房大样图等...

二、空调系统：多联机系统...

三、 通风防排烟 系统：

通风系统：
1. 三、四层洗浴区域设机械排风系统,排风量为6次/h.
2. 四、五、六层雅间设机械排风系统,排风量为6次/h.
3. 五、六层餐饮大厅设机械排风、排烟系统,排风量为6次/h.排烟量为防烟分区面积*60m3/(h*m2).
4. 一~六层大空间区域设机械排烟系统，排烟量为防烟分区面积*60m3/(h*m2).
5. 三层无外窗服务台区域设机械排烟系统,排烟量为防烟分区面积*60m3/(h*m2).
6.一~六层卫生间设机械全面排风系统，排风量为10次/h...

防排烟系统：
1.消防状态下与消防无关的通风 空调设备应关闭.
2.地上火灾时,开启着火防火(烟)分区多叶排烟风口手动或自动打开,联锁开启排烟风机,当温度达280°C时多叶排烟口熔断关闭,联锁排烟风机关闭...
