多层办公建筑空调通风及防排烟系统设计施工CAD图纸（大院出品人防设计）

附件详情

一、项目概要：

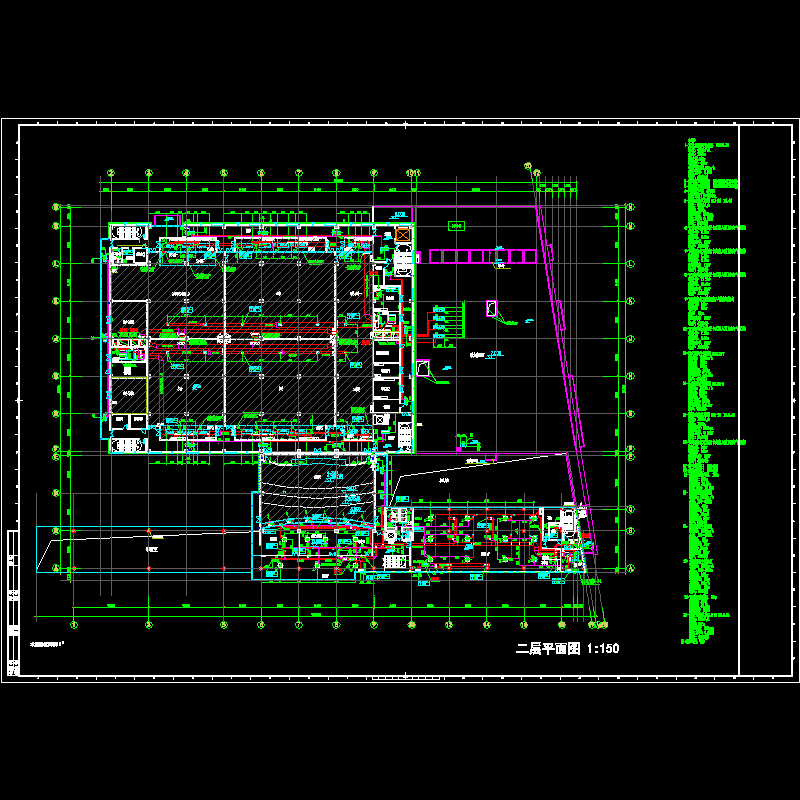

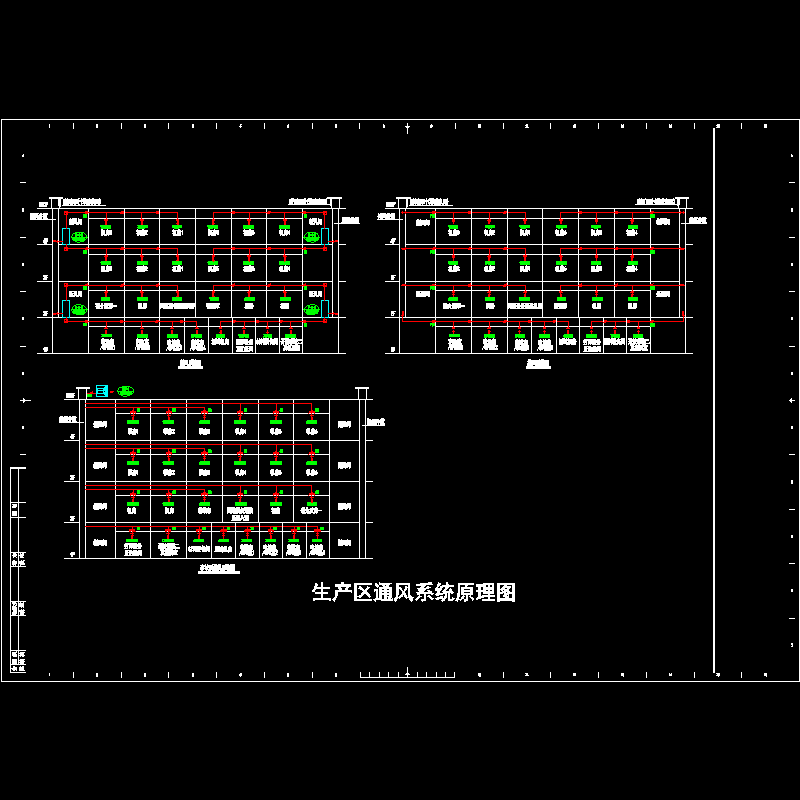

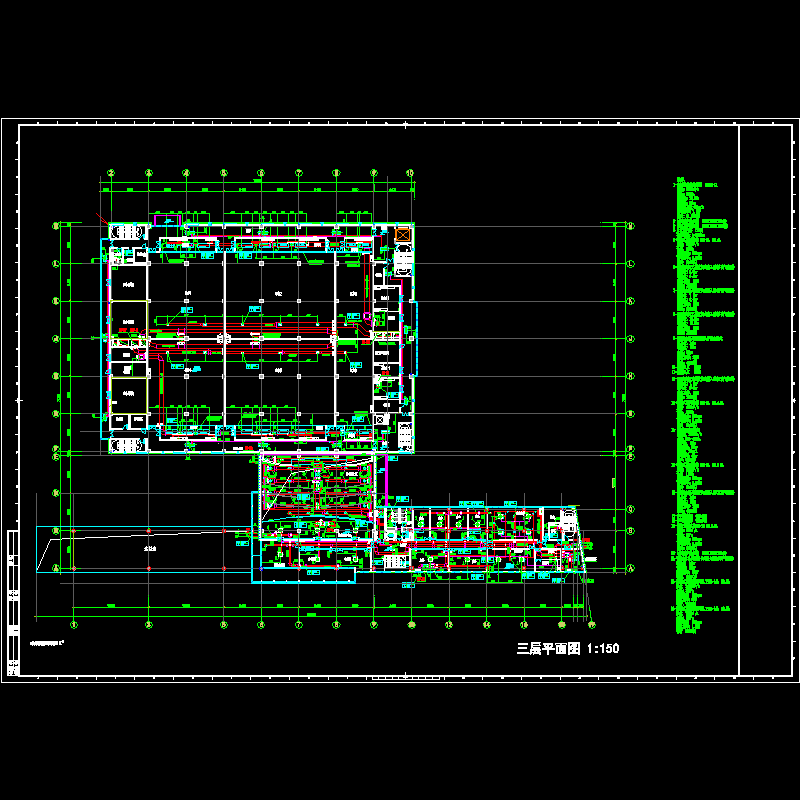

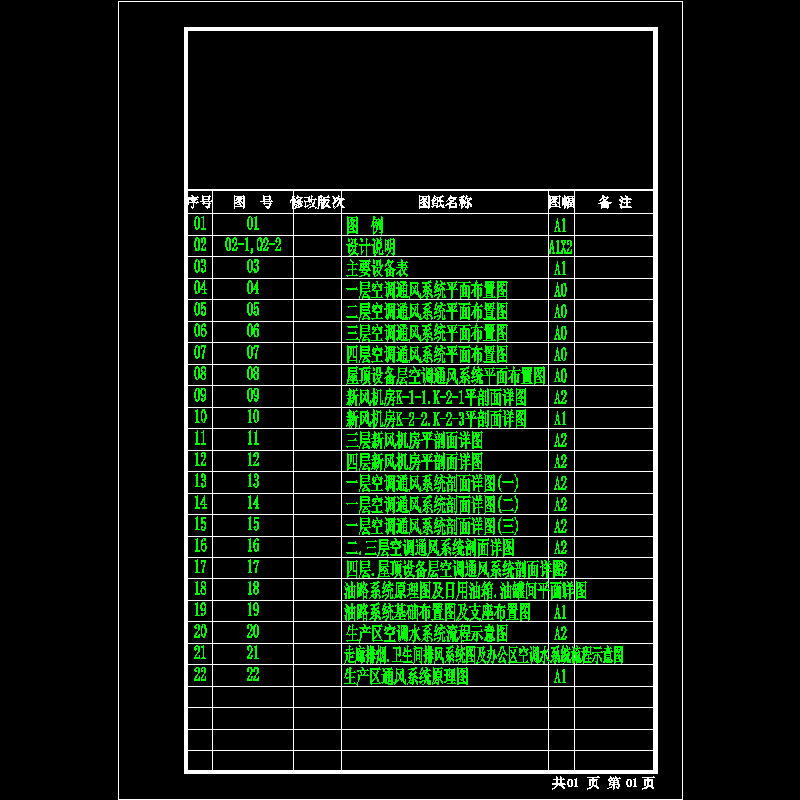

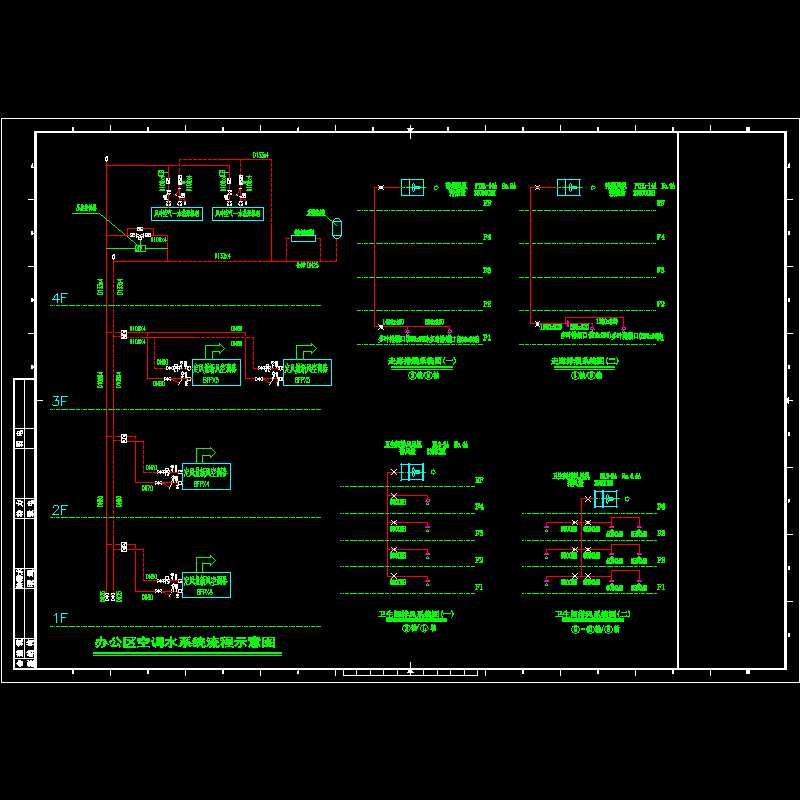

该项目是一个多层办公楼建筑，总建筑面积约58000m2，地上4层。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风系统 ，新风机房平剖面详图，空调通风系统剖面详图，油路系统基础布置图及支座布置图，生产区空调水系统流程示意图，走廊排烟.卫生间排风系统图及办公区空调水系统流程示意图，生产区通风系统原理图，机房流程图等...

二、空调系统：

1.冷热源：采用采用恒温恒湿机房空调机组，风冷热泵机组，变频变冷媒热泵机组，VRV热泵机组，螺杆式冷水机组，常压燃气热水锅炉...

2.风系统：采用全空气定风量低速风管空调系统，风机盘管加新风系统，直接蒸发式变频变冷媒盘管加新风系统，恒温恒湿空调机组加新风系统，直接蒸发式变频变冷媒盘管加全热交换器系统...

3.水系统：采用机械循环异程式系统，水平同程、垂直异程...
