大型文化中心空调通风及防排烟系统设计施工大样图(大院出品人防设计).dwg

  • 设计说明:有
  • 建筑类别:教育,科研,娱乐,文化
  • 建筑高度:多层建筑
  • 建筑面积:47176平方米
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目地址:安徽

附件详情

一、项目概要:

该项目是一个大型文化教育科研中心建筑,地上5层,地下1层,建筑面积47176平米。图纸内容包含设计施工说明,主要设备材料表及图例,人防设计施工说明,战时通风平面图,平时通风平面图,防排烟平面图,空调通风平面图,空调水平面图,机房层通风及空调设备布置平面图,空调系统设备表,地下室通风、 消防系统 主要设备表,热泵系统系统图、材料表,空调水系统图,排烟系统图,空调机房大样图等...

二、空调系统:

1.冷热源:采用螺杆式风冷热泵机组...

2.风系统:采用风机盘管加新风系统,全空气系统,分体空调...

3.水系统:冷水系统:空调水系统采用两管制 ;空调冷热水立管为异程式系统。妇女儿童活动中心、档案馆空调冷热水横管为同程式系统,科技馆为异程式系统。采用屋顶膨胀水箱定压、补水...

三、 通风防排烟 系统:

通风系统:公共厕所等设机械排风系统,排风量按12次/小时计算。空调处理机组及新风机组(PAU、AHU)的空气过滤均采用板式初效过滤器 静电式中效过滤。 卫生间设置机械排风系统,该部分排风经竖向排风井道排至屋面、高空排放。电梯机房设机械排风系统和分体空调,在室外空气温度较高时,排风系统停止运行,由分体空调降温。地下变配电房设置灾后清空排风系统,换气次数12次/h计算机械排风量。自然进风口及排风机出口设 70°C电动防火阀...

防排烟系统:1、汽车库设机械排烟系统,排烟系统与平时通风系统合用,排烟量按6次/时换气次数计算。地下车库发生火灾时,自动或手动开启所有排烟风机排烟,满足不了自然进风的防火分区设机械补风系统,补风量不小于排烟量的50%。当排烟风机前280℃排烟防火阀关闭时,连锁关闭风机。2、不满足自然排烟的内走道设机械排烟系统,排烟量按最大防烟分区120m/h*m 计算。发生火灾时,电动(或手动)开启此系统的多叶排烟口,连锁排烟风机,进行排烟。地下内走道采用机械补风,补风量不小于排烟量的50%。当排烟风机前的280°C常开排烟防火阀熔断时,输出电讯号,关闭排烟风机...

二层空调水平面图

负一层平时通风平面图

一层空调通风平面图

一层空调水平面图

三层空调通风平面图

三层空调水平面图

负一层战时通风平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

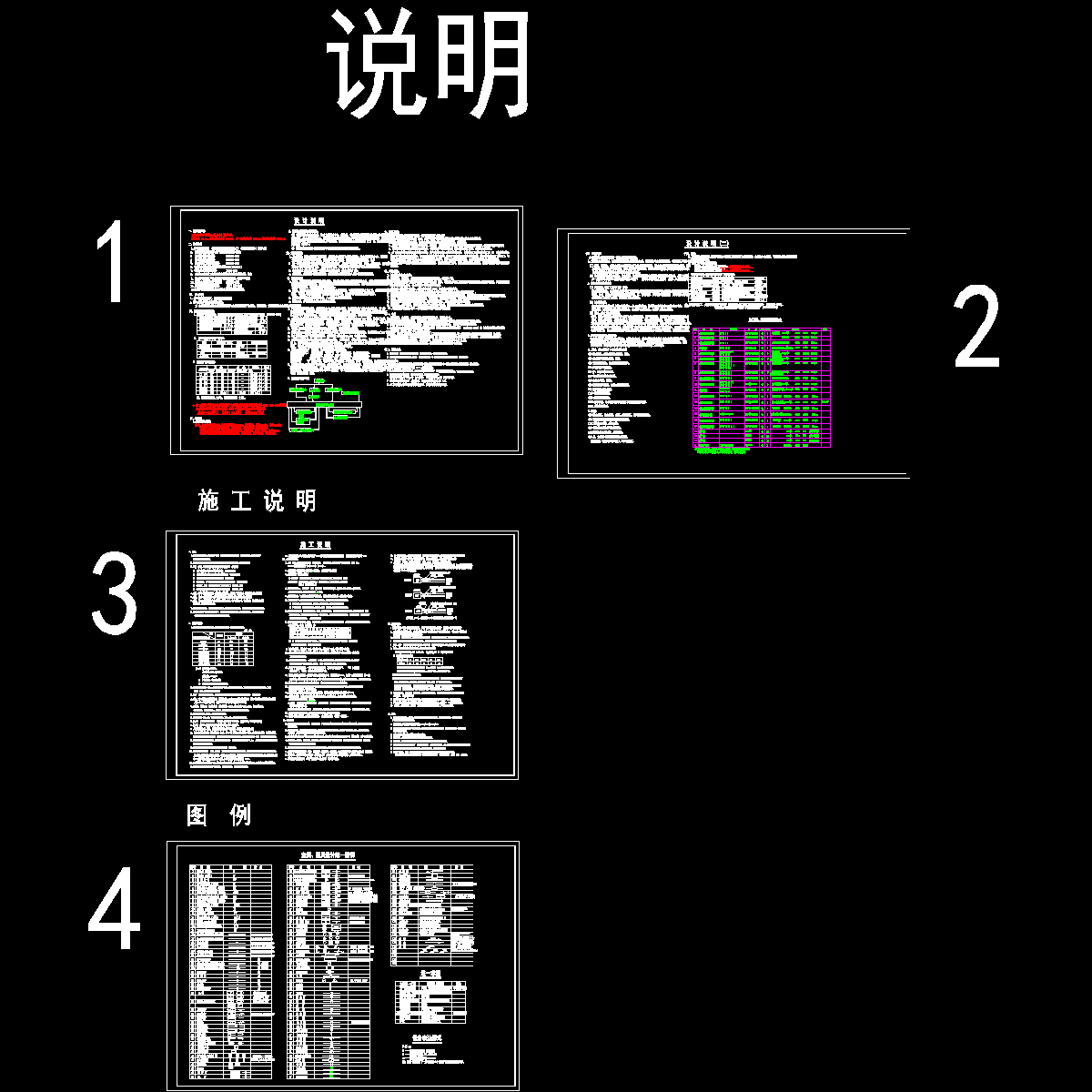

  • 大型文化中心空调通风及防排烟系统设计施工大样图(大院出品人防设计).dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
