一、项目概要：

该项目位于浙江省，是一个医院职业病防治大楼建筑项目，层数：地上 11 层，地下 2 层；总建筑面积：54970.9平方米 ，其中地下建筑面积：14625.9平方米 。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，防排烟系统图，分集水器详图，冷冻水立管系统图，空调工艺流程图，空调控制系统说明及框架图，中央空调能源管理控制系统原理图，空调机房设备布置图，空调机房管道布置图，风管平面图，水管平面图，人防通风原理图，人防不见安装详图，地下通风平面图，口部详图等...

二、空调系统：

1.冷热源：冷源：该项目冷源由地下室空调机房内的两台变频离心式冷水机组提供，热源：该项目热源由地下空调机房内的两台不锈钢换热器提供...

2.风系统：采用风机盘管加新风系统，全空气空调系统，分体空调...

3.水系统：空调水系统管道采用冬夏共用的双管同程制...

三、 通风防排烟 系统：

通风系统：

地下车库、地下设备用房及无自然通风的卫生间等设置机械通风系统。地下车库平时通风依靠排风机进行通风，排风量3~6次/h，补风依靠坡道入口进行自然补风。

变配电房、水泵房设机械通风系统，换气量按消除余热计算确定...

防排烟系统：

火灾时地下室平时通风系统转化为排烟系统，启动消防高温排烟风机高速档作排烟用，排烟量6次/h，有坡道的防火分区依靠坡道入口进行自然补风，其余采用机械补风，补风量大于排烟量的50%。防烟楼梯间均设置正压送风系统，火灾时加压至50Pa，正压送风口采用自垂百叶正压送风口，楼梯间合用前室设置正压送风系统，火灾时加压至30Pa...

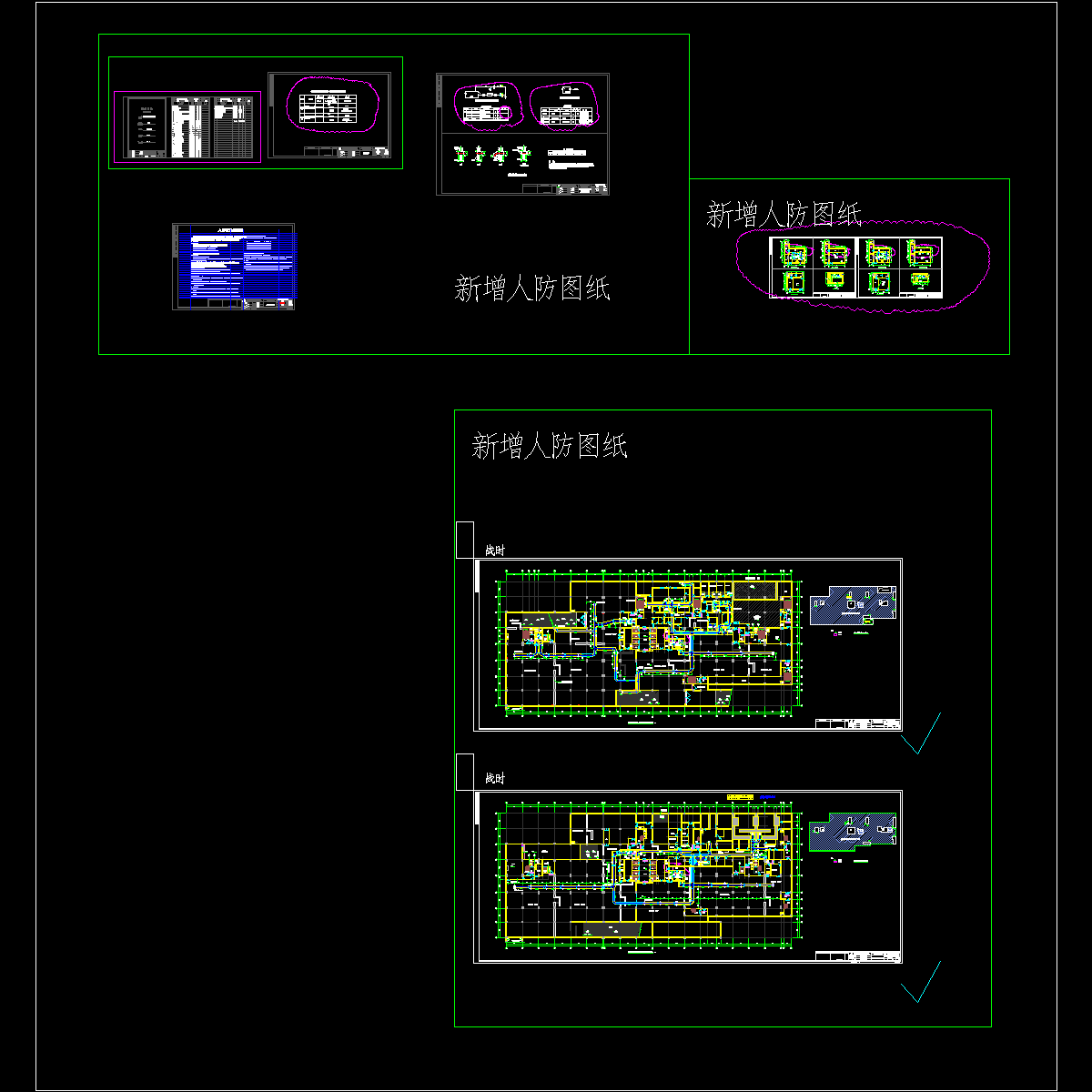

图纸展示：

兼顾人防地下一层风管平面图（平时）

兼顾人防地下一层水管平面图（平时）

兼顾人防地下一层通风平面图（战时）

兼顾人防地下二层风管平面图（平时）

兼顾人防地下二层水管平面图（平时）

兼顾人防地下二层通风平面图（战时）
