3层宾馆通风及防排烟系统设计CAD施工图纸（人防设计）

附件详情

一、项目概要：

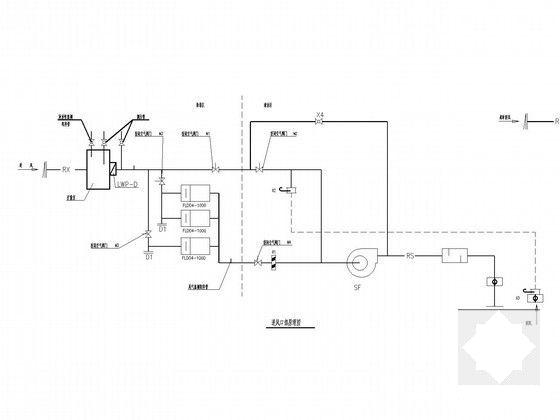

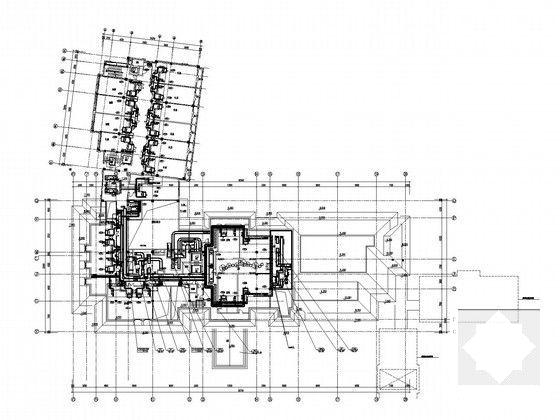

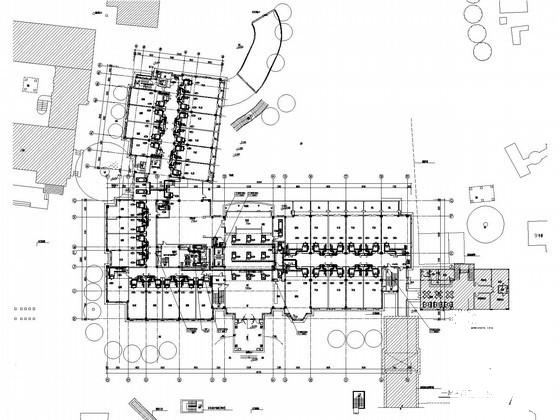

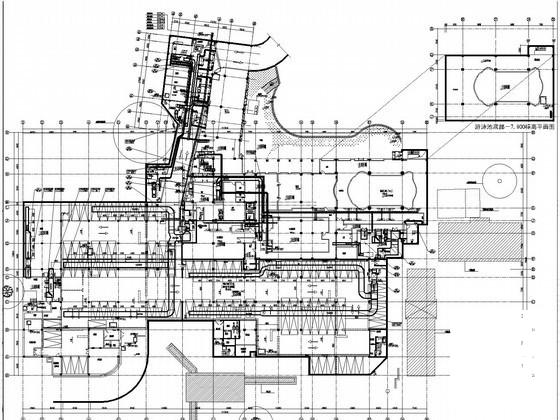

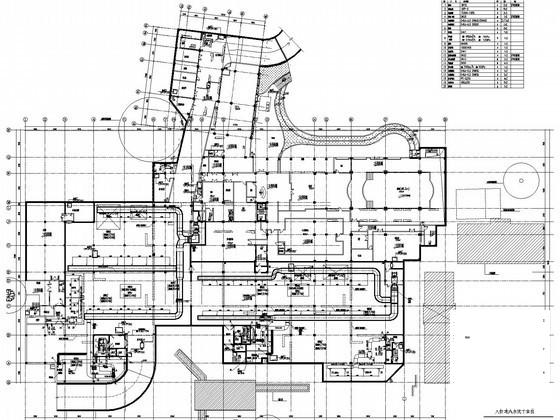

该项目位于上海市，是一个宾馆建筑，地上共三层，地下一层，本项目总建筑面积: 14615平方米，其中:地上建筑面积 7976平方米，地下建筑面积 6639平方米。图纸内容包含设计施工说明，主要设备材料表及图例， 通风防排烟 平面图，正压送风系统原理图，走廊排烟系统原理图等...

二、空调系统：

1.冷热源：能源中心...

2.风系统：采用风机盘管加新风系统和低速单风道全空气系统...

3.水系统：采用四管制异程式系统...

三、通风排烟系统：

1.通风系统：地下变配电房采用机械排风方式,通风量按设备发热量计算；地下车库采用机械排风兼排烟的通风方式，按6次/h换气次数计算通风量；水泵房采用自然进风机械排风的通风方式，通风量按4次/h换气次数计算；4．浴厕均设有机械排风系统，通风量按10次/h换气次数计算...

2.防排烟系统：不满足规范自然通风条件的楼梯间设置正压送风系统。内走道排烟：疏散距离超过20米的封闭内走道设置机械排烟系统；地下一层车库设置机械排烟系统，排烟量按换气次数为6次/时计算，所有采用自然排烟的房间可开启的外窗面积大于地面面积的2%,并满足室内任一点到自然排烟口距离不大于30米...
