26层宾馆住宅综合楼采暖通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

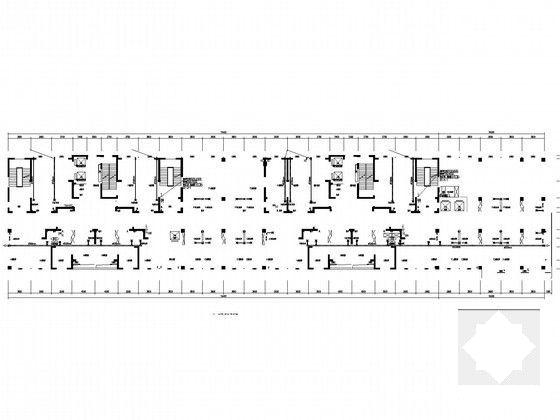

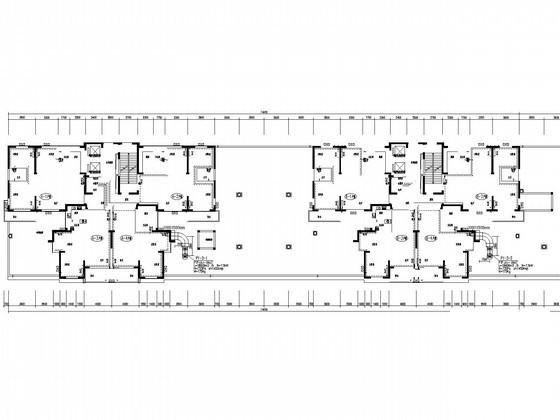

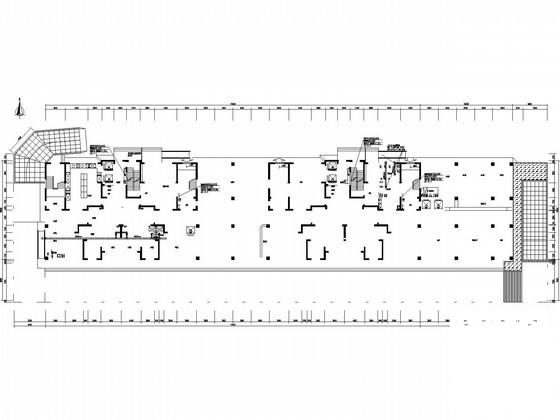

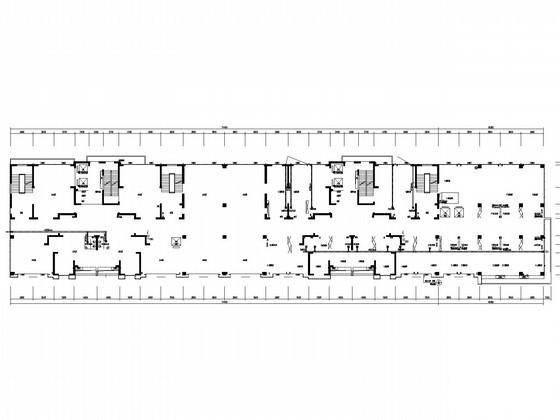

该项目位于北京市，为一类公建高层建筑，地下负一、二层为车库和消防水池、泵房、配电室等设备用房，一～四层为宾馆，五～二十六层为住宅。总建筑面积32771.44m2，建筑高度 81.45m。图纸内容包含设计施工说明，主要设备材料表及图例，通风平面图，采暖平面图，采暖及通风平面图，屋顶风机布置平面图，加压送风系统原理图，采暖立管系统图原理图，管道井详图，户内采暖系统原理图等...

二、住宅采暖系统设计：
1.该项目采用市政热网进行采暖供热。市政热网引入小区住宅楼地下室热交换站内，经换热机组交换成室内采暖系统所需的热水，供回水温度为75/50°c。采暖系统定压及补水由热交换站解决。
2.该项目采暖总热负荷为672KW,采暖热负荷指标为33.4W/m2。
3.本项目地上住宅部分采暖系统为共用立管的分户热计量散热器采暖。采暖系统分为低区系统（五至十五层）和高区系统（十六层及以上）。
4.户内采暖系统采用下分式双管同程式系统，水平管道埋设在地面垫层内。
5.各组立管每层由分、集水器连接10个户内系统，入户装置设在采暖管道竖井中。

三 、通风排烟：
商业防火分区设1套机械排烟系统和1套机械送风系统。排烟系统采用消防高温混流风机，仅火灾使用。送风系统利用新风机组的送风风机。
旅馆二-四层内走道设置机械排烟系统，风机布置在五层顶排烟量按120m/h.m，每层布置两个远控防火排烟口。
加压送风系统设计：核心筒楼梯间：各单元的所有楼梯间分段设置系统，上段为地上部分，下段为地下部分。上段系统风机设置在塔楼屋面；下段系统风机设置在负二层顶板下前室及合用前室：系统不分段，风机设置在塔楼屋面。旅店防烟楼梯间：各设一套加压送风系统。风机吊装在负一层风机房内...
