多层教育综合楼通风及防排烟系统设计CAD施工图纸

一、项目概要：

该项目位于江苏省，是一个多层教育综合楼建筑项目，地上5层，地下1层。包括教学楼、综合楼教学楼、行政综合楼、食堂及风雨球场等多个单体，均为多层建筑。地下一层，为机动车库、设备用房等，地下室部分由人防设计院设计。

图纸内容主要包含设计施工说明图例，公共 建筑施工 图绿色设计专篇， 通风防排烟 平面图等...

二、通风设计：

（1）厨房、库房等设置机械通风系统。

（2）公共卫生间设置机械通风，通风量按15次/h换气次数计算。

（3）厨房排油烟系统由业主委托厨房承包商设计安装，选用的油烟机组效率应>89%，处理后的排放浓度<2mg/m3...

三、排烟设计：

（1）大楼各房间均采用自然排烟方式排烟。

（2）大楼所有封闭楼梯间均采用可开启外窗自然排烟。

（3）各类通风风管穿防火墙、楼板及接管井处设置70°c防火阀。 排烟风管穿机房及防火墙、楼板处设置280°c防火阀...

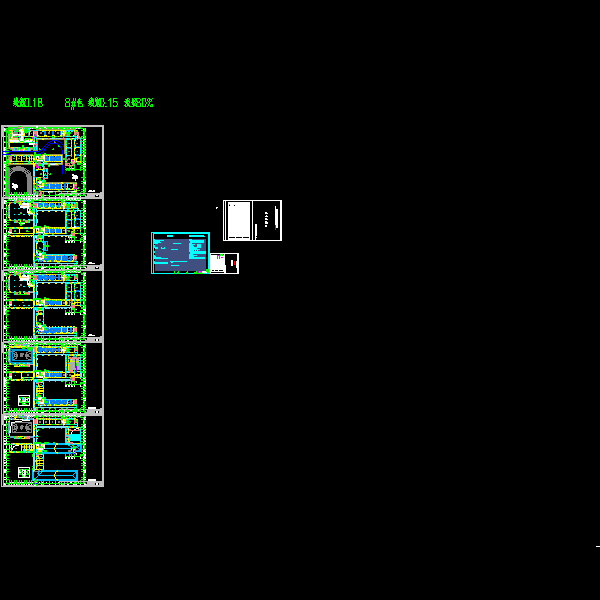

图纸展示：

一层通风及防排烟平面图

二层通风及防排烟平面图

三层通风及防排烟平面图

四层通风及防排烟平面图
