多层公共建筑通风及防排烟系统设计施工图纸
- 设计详细说明：有
- 建筑类别：办公,科研
- 建筑高度类型：多层建筑
- 建筑设计面积：6231.14平方米
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 设计内容：通风,防排烟
- 送风方式：散流器送风
- 项目所在地：重庆
附件详情
一、项目概要：
该项目位于重庆市，属多层公共建筑，地下1层，地上2层,建筑高度9.5m,总建筑设计面积：6231.14m2 ,其中地上建筑设计面积：6014.34m2 , 地下建筑设计面积：216.8m2。地下层为水泵房；地上层为汽修、维护、综合办公等配套用房。图纸内容包含设计施工说明、设备材料表、排风及排烟系统示意图、通风平面图等...
二、通风排烟系统：
1.通风系统：该项目中地下室水泵房、储油间、公共卫生间等采用自然补风的送风方式，其他房间采用机械通风，不小于2次/h换气次数...
2.防排烟系统：楼梯间采用均采用自然排烟；首层客户休息、接待区、二层客户休息区、办公区和展厅等采用机械排烟系统...

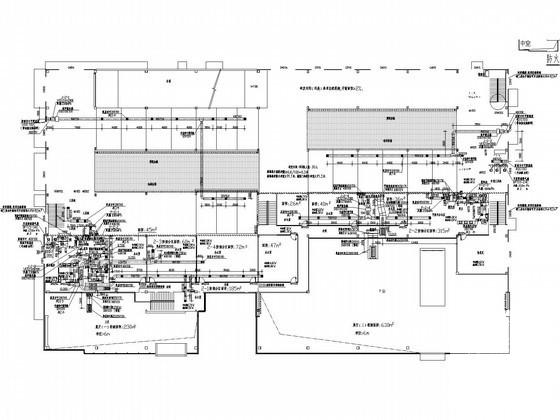

二层通风平面图

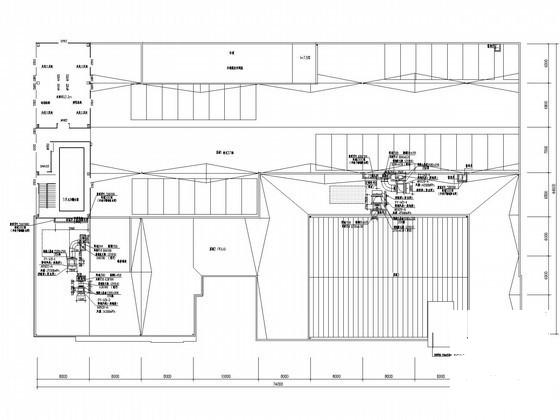

屋顶层通风平面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

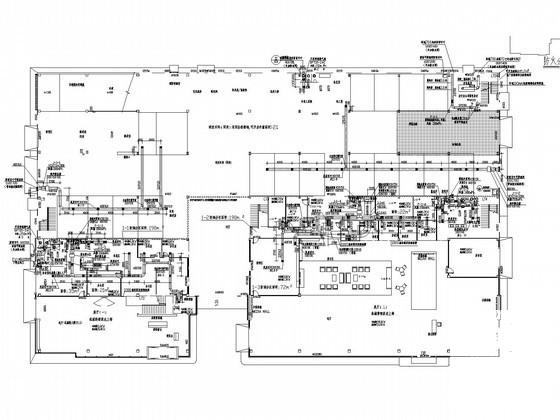

多层公共建筑 - 1 -
多层公共建筑 - 2 -
多层公共建筑 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.83 MB
- 收藏次数：0
-
文件名称：
附件-995858557599689087705.rar
