多层物流厂房空调通风及防排烟系统设计施工CAD图纸（大院出品）

附件详情

一、项目概要：

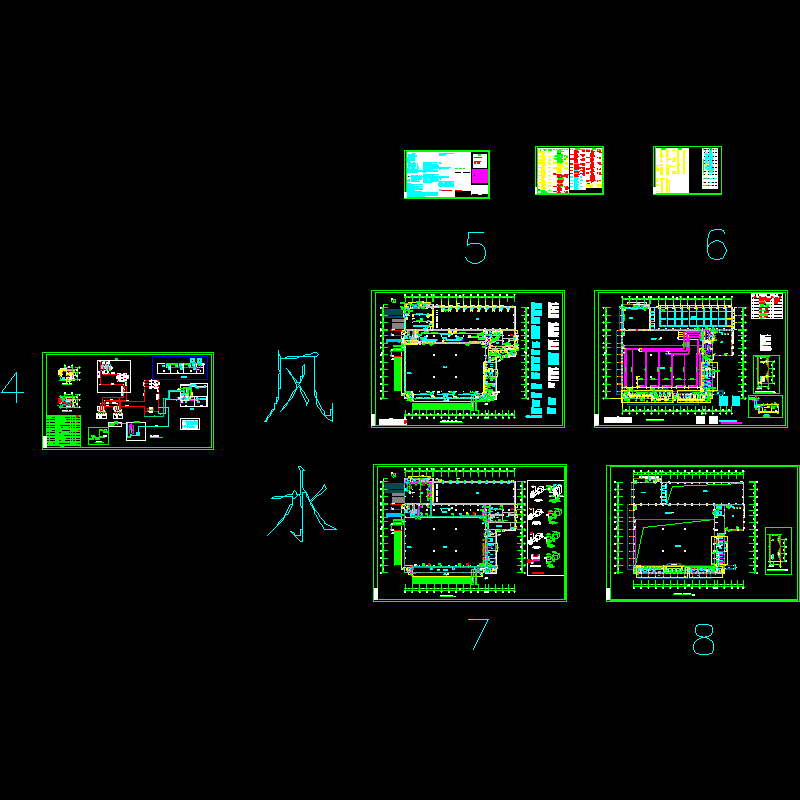

该项目位于浙江省，是一个多层物流厂房建筑，地上6层，总建筑面积约27800平米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风平面图，制冷剂管道平面图，空调水管平面图，空调、排风、排烟、除湿平面图等...

二、空调系统：

1.冷热源：采用水冷螺杆冷水机组，多联机（热泵型）...

2.风系统：采用风机盘管加新风系统...

3.水系统：采用一次泵变流量系统，设置三台冷冻水循环水泵...

三、 系统：

1.通风系统：卫生间、弱电间设置机械排风系统，选用天花板管道式换气扇，排气扇自带止回阀，安装于房间吊顶内。叉车充电间设置机械排风系统，选用防爆型低噪声轴流风机一台，风机安装在房间外墙上，风机开关设置在该房间外便于操作的地方空压站设置机械排风系统，选用低噪声轴流风机一台，风机安装在房间外墙上。一至四层所有公共卫生间、三层休息室内小卫生间均设置平时排风系统，选用天花板管道式换气扇一台，安装于吊顶内...

2.防排烟系统：分拣工房及其设备夹层、高架库建筑面积大于300m2，均采用自然排烟方式入库区、出库拆盘区建筑面积大于300m2，均采用自然开窗排烟方式，开窗面积大于其建筑面积的2%，外窗距离最远点≤30m。所有的封闭楼梯间均设置可开启的外窗进行自然排烟，开启外窗总面积之和≥2平米，满足要求...
