25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:56609平方米
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:64张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防
  • 冷热源:市政热网,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:单式泵
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目位于山东省,是一高层办公楼建筑,总建筑面积56609平方米,建筑高度98.2m,地上25层,地下2层。图纸内容包含设计施工说明,主要设备材料表及图例,通风、空调系统,空调冷热水交换原理图,空调冷热水管路示意图,空调凝结水立管示意图,正压送风系统原理图,机械排烟系统原理图,空调新风系统图,排烟系统及正压送风系统平面图,空调通风平面,空调风管平面图,空调水管平面图,空调冷媒管平面图等...

二、空调系统:

1.冷热源:采用区域联供中心提供的空调用冷冻水、热水,板式换热机组,采用热泵型变冷媒流量中央空调系统...

2.风系统:采用VRV系统,风机盘管加新风系统,一次回风全空气低速空调系统...

3.水系统:采用一次泵变流量系统...

三、 通风防排烟 系统:

1.通风系统:各层公共卫生间的排风:设机械通风系统,排风量按12次/h计算;地下室的变配电间设机械通风,排风量按7次/h计算,送风量为排风量的80%;地下污水泵房及生活水泵房设机械排风,换气次数分别为8次/h和4次/h计算...

2.防排烟系统:防烟楼梯间及合用前室采用机械加压送风防烟措施,本建筑共设置了7个独立的机械排烟系统...

地下二层空调通风平面图

八层空调通风平面图

地下一层空调水管平面图

二层空调冷媒管平面图

十一层空调通风平面图

十四、十七、二十层空调风管平面图

首层空调水管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 1

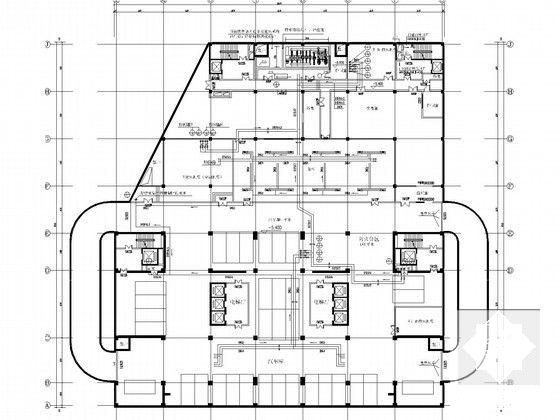

    第 1 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 2

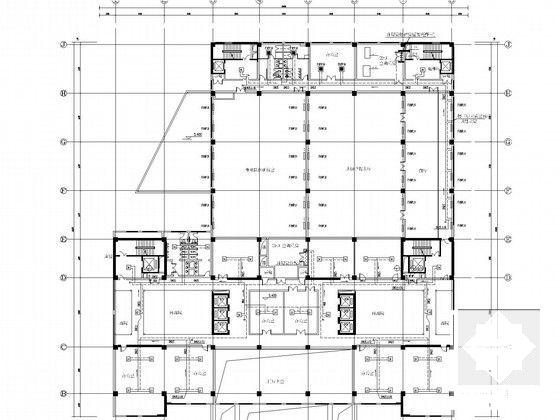

    第 2 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 3

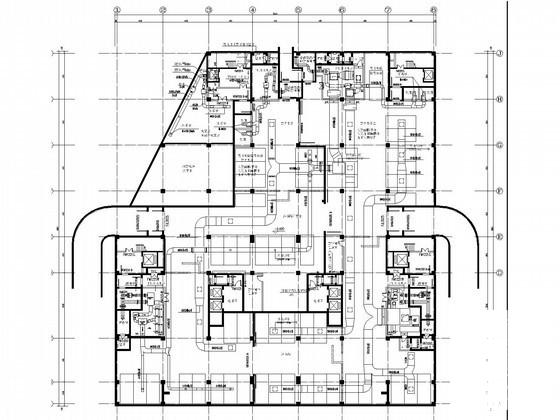

    第 3 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 4

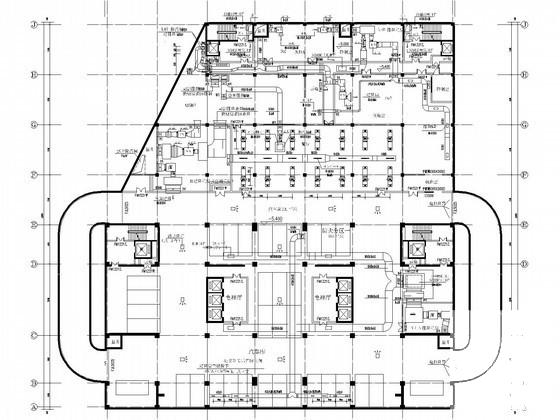

    第 4 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 5

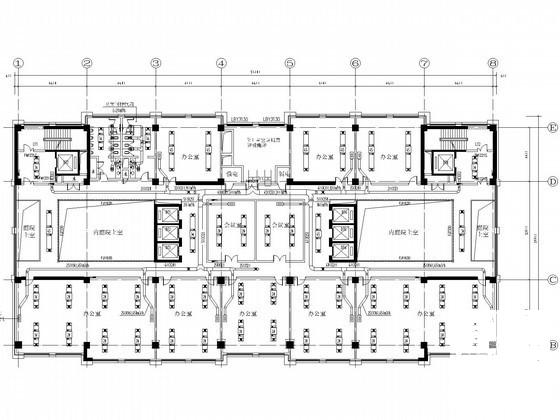

    第 5 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 6
    第 6 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 7
    第 7 张图
  • 25层办公楼空调通风及防排烟系统设计CAD施工图纸(大院出品采暖设计) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
