4层文化建筑空调通风及防排烟系统设计CAD施工图纸（大院作品）

附件详情

一、项目概要：

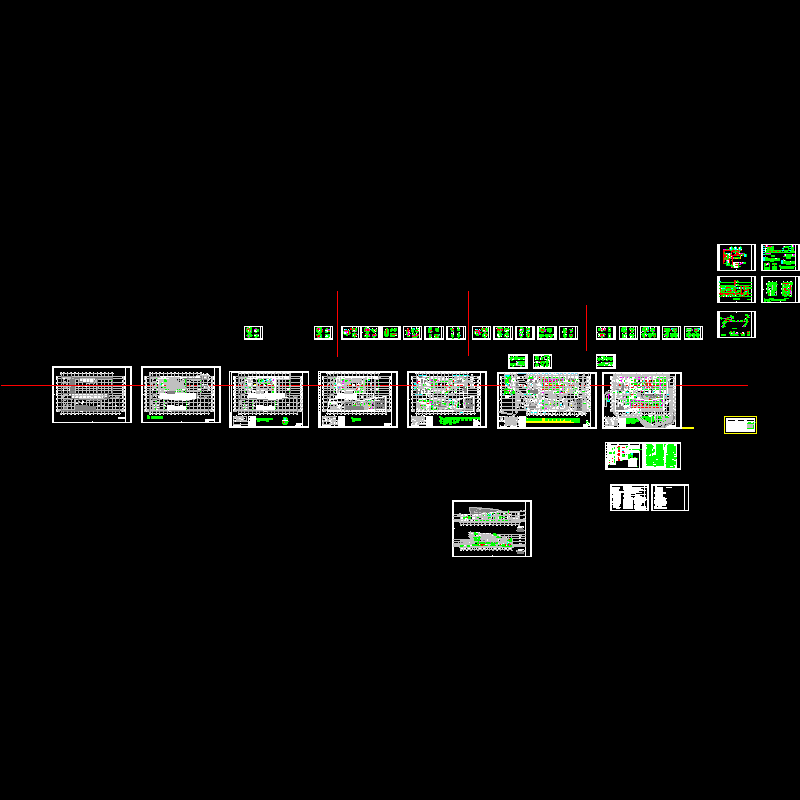

该项目一个博物馆建筑，地上四层，地下一层。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风布置平面图，冷冻机房水系统流程图，末端空调水系统流程图，防排烟系统图，冷冻机房布置平面图，空调机房详图，剖面图，顶层风机剖面详图，蒸汽系统轴测图及配件详图等...

二、空调系统：

1.冷热源：采用螺杆式冷水机组，管壳式汽水换热机组，变冷媒流量热泵型，恒温恒湿热泵型空调机组...

2.风系统：采用风机盘管加新风系统，变频变冷媒机组加新风系统，风机盘管加全热交换器...

3.水系统：采用机械循环二管制异程式系统...

三、通风排烟系统：

（1） 变配电室设置机械排风、机械进风系统，风量为14200m-/h。
（2） 消防水泵房、污水泵房设置机械排风、机械进风系统，风量各为1600m-/h。
（3） 每层卫生间均设置排风机，直接排放。北侧展厅卫生间排风通过屋顶风机集中排放。
（4） 茶水间均设置排风机，直接排放。
（5） 北区展厅设置冬季排风机，排风量为25000m-/h。
（6） 地下车库设置机械排风系统，风量为15000m-/h，补风为通过车道自然进风。
（7） 地上面积超过300m、地下面积超过50m且经常有人停留的无窗房间设机械排烟系统，每个防烟分区排烟量按每平方米60m-/h计算...
