高层办公建筑空调通风及防排烟系统设计施工图纸

附件详情

一、项目概要：

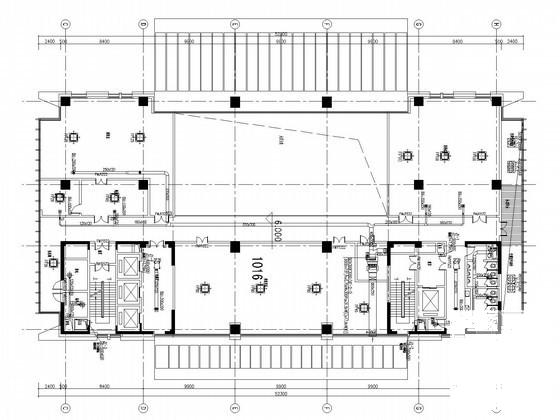

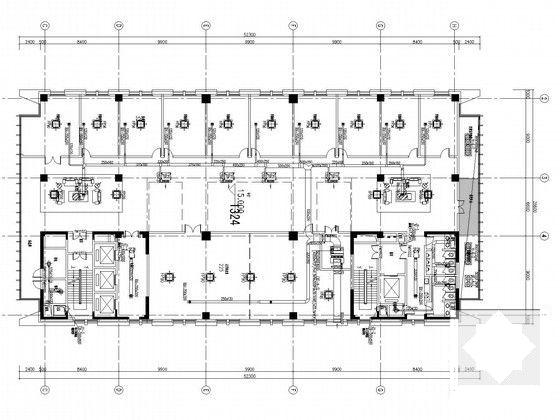

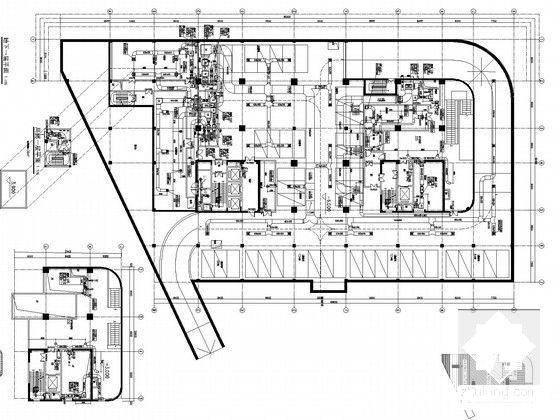

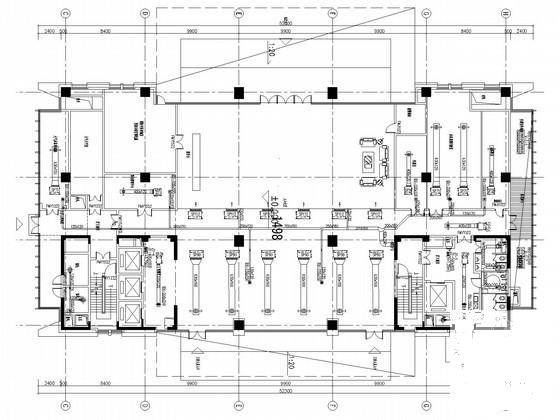

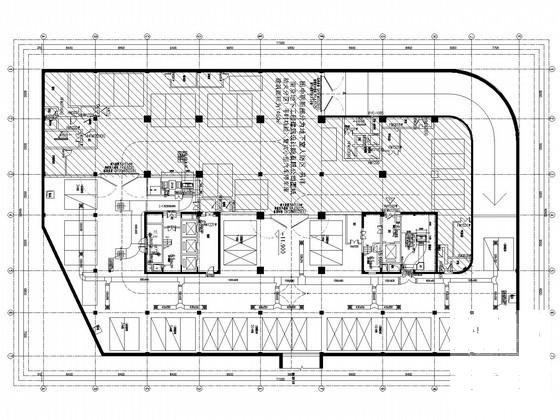

该项目位于江苏省，是一个高层办公建筑，建筑面积为26141平米，地上14层，地下2层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风平面图，屋顶机房层平面图，局部屋顶平面等...

二、空调系统：变制冷剂流量多联空调系统...

三、 通风防排烟 系统：该项目采用变制冷剂流量多联机空调系统加全新风空调机系统。公共卫生间：排风 8-10次/小时； 强电 间、弱电间：排风 8-10次/小时；地下水泵房：排风 5次/小时，送风 5次/小时；无外窗的房间：按1～2次/小时换气次数确定通风量；地下汽车库、自行车库：排风 6次/小时，送风 5次/小时（按 3.0m层高计算）...
