高层住宅建筑防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:78000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:江苏

附件详情

  • 暖通设计施工说明
  • 正压送风系统流程图
  • 地下层暖通平面图
  • 机房暖通平面图
  • ....

附件详情

1.项目概况
该项目为1#~3#楼均为33层住宅,3#楼一层和二层局部为物业用房和商业。1#~3#楼住宅地下一层为自行车库,地下二层为储藏室。该项目1#楼建筑面积24458.18 m2,2#楼建筑面积
24710.2m2,3#楼建筑面积30678.67 m2。
设计内容为住宅的机械排风、排烟系统和机械防烟系统。
2.通风系统
1~3#楼地下设消防排烟和平时排风系统合用,地下一层自行车库排烟量按照6次/h计算,平时排风按照4次/h计算,地下二层储藏间排烟量按每平米60m3/h,排风按照6次/h计算。消防补风不小于排烟量的50%。
3.防烟系统
该项目1#~3#楼地上合用前室为自然通风,地下合用前室设置加压送风,风机设置地下送风机房,防烟楼梯间不满足自然通风要求,且超过33层,故防烟楼梯间设分段加压,十七层以上风机设置于屋顶,十七层以下风机设置于地下室送风机房。送风口与地下合用的采用常闭型电动多叶正压送风口,与地下不合用的采用自垂百叶加压送风口,地上火警时:地上加压送风口全开,地下关闭。地下火警时:地下加压送风口全开,地上全部关闭。

,图纸共24张。

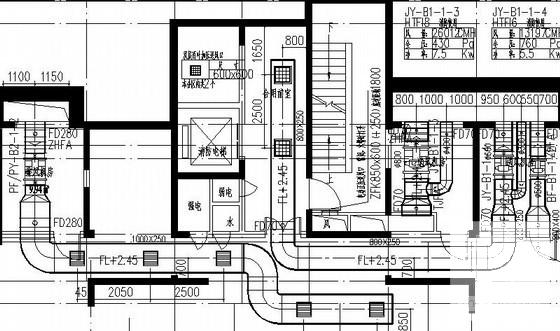

地下一层暖通平面图

地下二层暖通平面图

主要设备表

正压送风系统流程图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

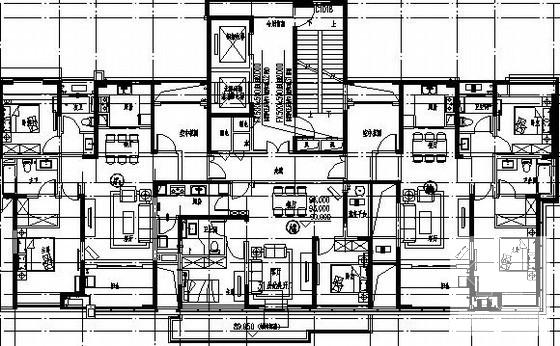

  • 高层住宅建筑图纸 - 1
    高层住宅建筑图纸 - 1
  • 高层住宅建筑图纸 - 2
    高层住宅建筑图纸 - 2
  • 高层住宅建筑图纸 - 3
    高层住宅建筑图纸 - 3
  • 高层住宅建筑图纸 - 4
    高层住宅建筑图纸 - 4
  • 高层住宅建筑图纸 - 5
    高层住宅建筑图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
