高层住宅小区采暖通风及防排烟系统设计CAD施工大样图

一、项目概要：

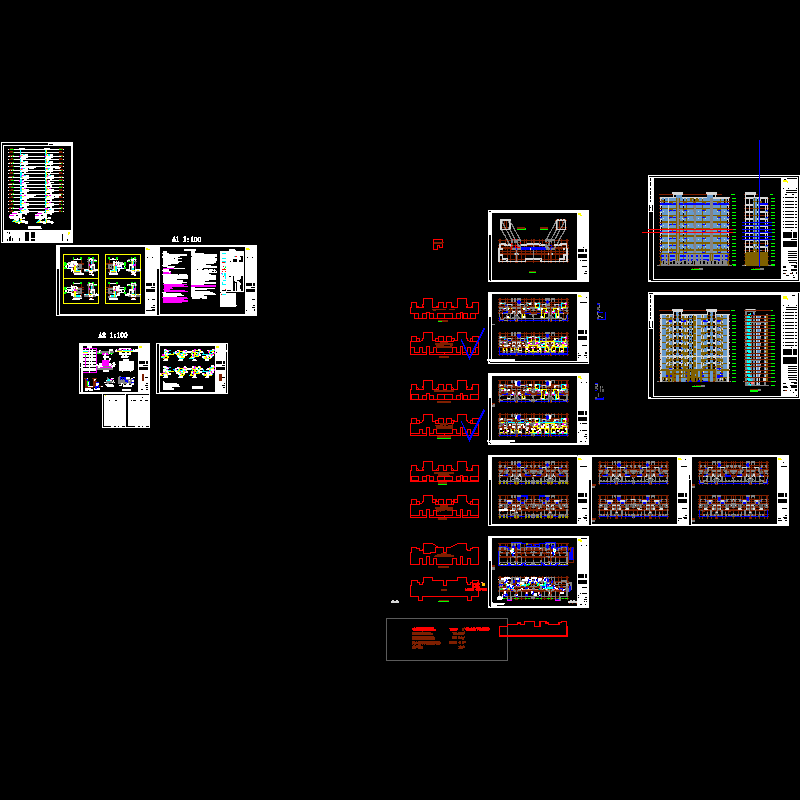

本项目位于河南省，是一个高层住宅小区建筑，地上20层，地下1层。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖及通风平面图，采暖系统图，管井采暖干管系统图，采暖管井放大详图，采暖大样图等...

二、采暖设计：

1、该项目采暖供回水由小区热交换站提供。采暖供回水温度为80/60°C，采暖系统定压及补水由热交换站解决。

2、每栋楼采暖总耗热量393KW，采暖热指标31.1W/m 。最不利系统水阻力0.05MPa。

3、系统形式:户外为共用立管的分户双管下供下回供暖系统，各住宅单元地下室设专用热表间，为达到建筑节能可调节的要求，本采暖系统热力入口采用带热计量表的热水采暖入口装置，其安装详见豫标05YN7/P13，并在热力入口处设置自力式压差控制阀。采暖干管穿越建筑物外墙时应采取防水措施。

4、户内系统一户一表，每户自成独立采暖系统，锁闭阀、过滤器、热计量表等均装设于管道井内。过滤器采用Y型过滤器，规格60目/寸。

5、户内采用下分双管同程式热水采暖系统...

地下层采暖及通风平面图

十八层采暖平面图

十八层跃层采暖平面图

管井采暖干管系统图
