现代高层住宅小区采暖通风及防排烟系统设计CAD施工大样图

一、项目概要：

该项目位于河南省，是一个现代高层住宅小区建筑，建筑楼层地上18层，地下室为自行车库。该资料为该楼的采暖、通风、防排烟系统设计。

图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖及通风平面图，采暖及正压送风 ，正压风机布置图，正压送风系统图，户内采暖系统图，管井内采暖干管系统图，采暖管井放大详图，采暖大样图等...

二、采暖系统：

1、该项目采暖供回水由小区热交换站提供。采暖供回水温度为80/60°C，采暖系统定压及补水由热交换站解决。

2、每栋楼采暖总耗热量370KW，采暖热指标32.6W/m2 。最不利系统水阻力0.05MPa。

3、系统形式:户外为共用立管的分户双管下供下回供暖系统。

4、户内系统一户一表，每户自成独立采暖系统，锁闭阀、过滤器、热计量表等均装设于管道井内。

5、户内采用下分双管同程式热水采暖系统，户内系统供回水管布置在本层建筑地面下的垫层内...

三、通风系统：

1、地下自行车库设机械排风，由坡道自然补风。排风量满足换气次数 4次/小时。

2、地下弱、配电间设机械排风，通过门缝自然补风。排风量满足换气次数 10次/小时。

3、电梯机房和消防电梯机房设机械排风，通过门窗自然补风，排风量满足换气次数 15次/小时。

四、消防排烟系统：

1、1单元合用前室地上部分（9-16轴）和2单元地上楼梯间（29-31轴）利用可开启外窗自然排烟。

2、1单元楼梯间设置正压送风，送风量按满足地上与地下两部楼梯间送风量之和确定，风机安装于屋面。地上每隔3层设一自垂百叶风口，地下单独设一自垂百叶风口...

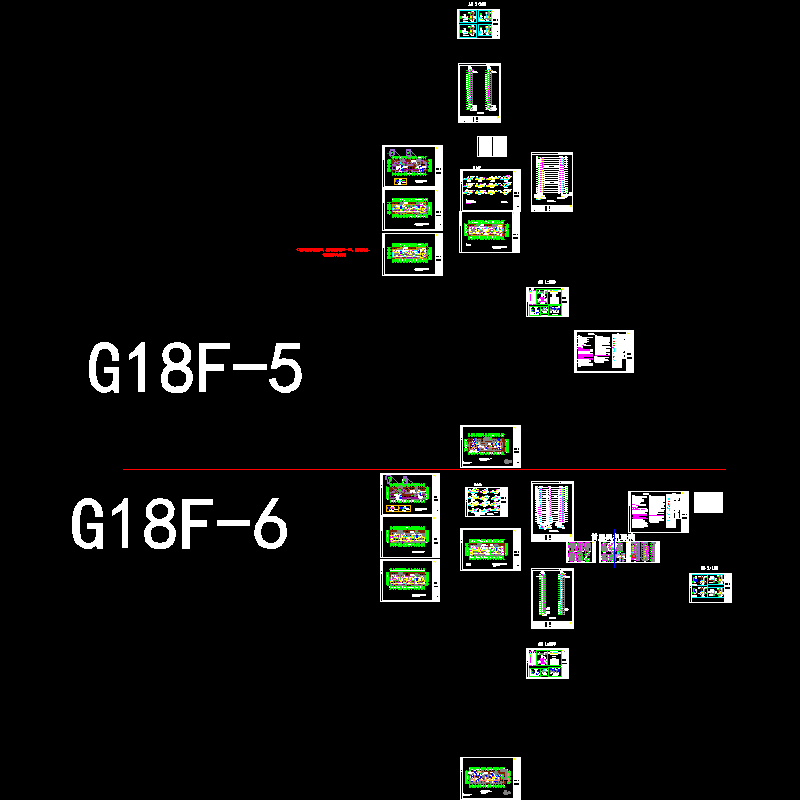

图纸展示：

标准层采暖及正压送风平面图

十七层采暖及正压送风平面图

十八层采暖及正压送风平面图

屋顶层正压风机布置图
