高层安置住宅小区通风及防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防,其它
  • 冷热源:空气调节器
  • 送风方式:散流器送风
  • 项目所在地:福建

一、项目概要:
该项目位于福建省,是一个高层安置住宅小区建筑项目,地上34层,地下1层,建筑高度98.6m。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,加压送风系统示意图,平时通风防排烟平面图,风机房大样图,地上通风防排烟平面图,通风空调及防排烟平面图,人防通风设计说明,人防通风系统图、战时 通风防排烟 平面图,口部大样图,人防电站通风大样图,人防预埋留洞平面图,通风管穿密闭墙大样图,测压装置安装图,超压排气阀门安装图等...

二、空调系统:
采用分体空调...

三、通风防排烟系统:
通风系统:该资料需通风的房间及其通风换气量详见设计施工说明...
防排烟系统:1~4栋每个核心筒设置一个剪刀楼梯间,共4个防烟楼梯间分别采用机械加压送风的防烟措施。剪刀楼梯间加压送风系统地下与地上分开设置,地上部分正压送风系统采用分段送风方式,管井在第十八层标高处封堵,将楼梯间分为上下两段分别加压;6栋设置两个剪刀楼梯间,6栋剪刀梯间利用可开启外窗自然排烟,可开启外窗面积满足《高层民用 建筑设计防火 规范》...

图纸展示:

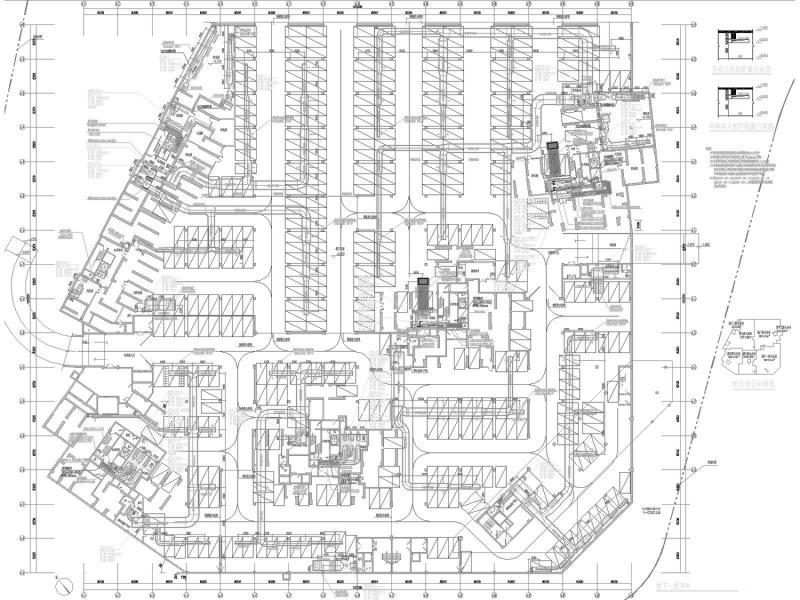

地下一层平时通风防排烟平面图

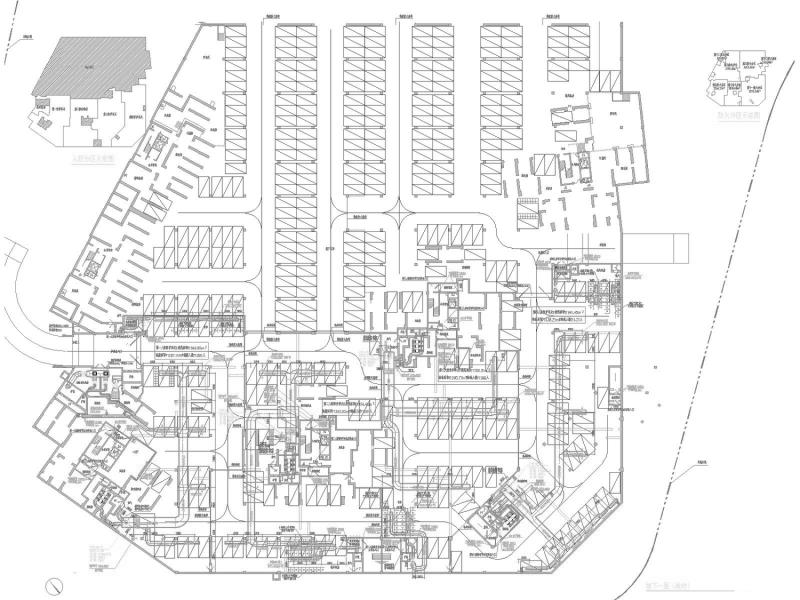

地下一层(战时)人防通风平面图

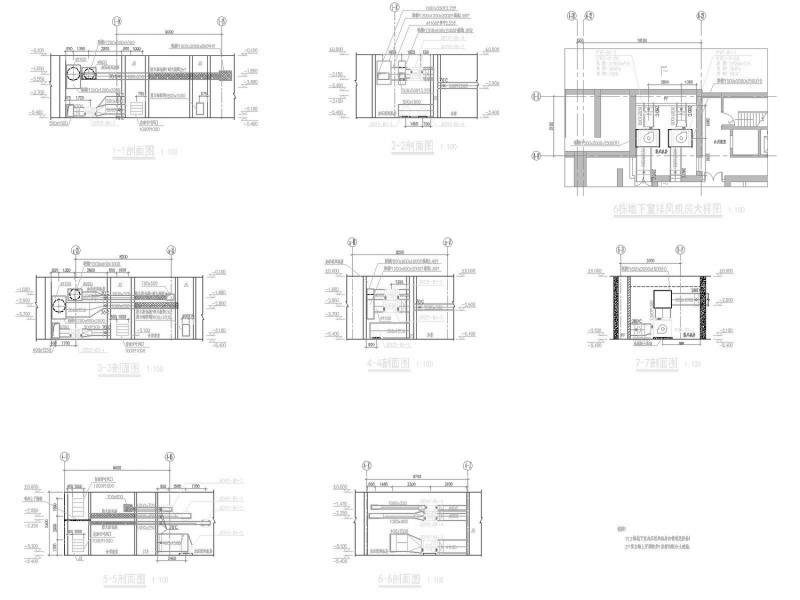

风机房大样图(二)

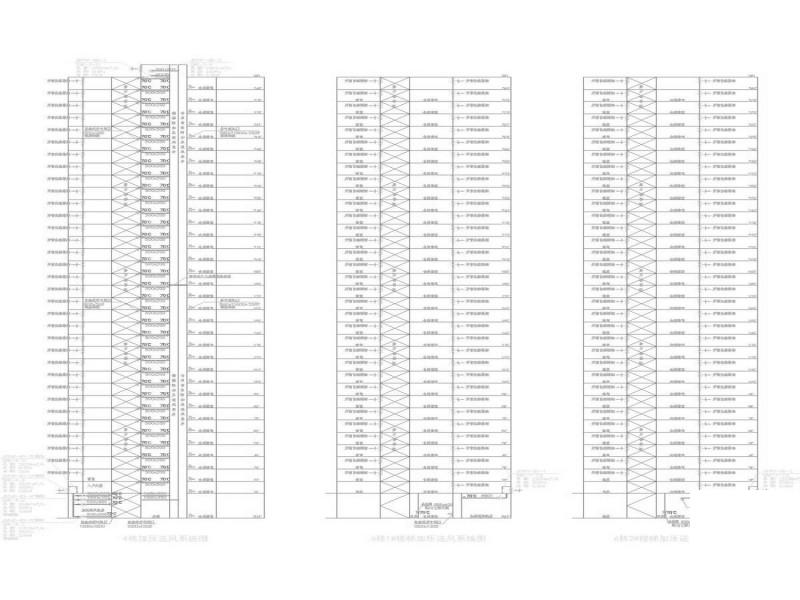

加压送风系统示意图(二)
