安置房分体空调及防排烟系统设计施工大样图.dwg

一、项目概要：

该项目位于浙江省，是一个多栋新区安置房建筑项目，建筑楼层地上8层，地下1层，总建筑面积：38140.75平方米，其中地上面积36068.75平方米，半地下面积2072平方米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，排风机房大样图，空调冷媒管平面图，通风防排烟平面图，空调留洞平面图等...

二、空调系统：

住宅空调采用分体空调，拟采用一拖二...

三、通风设计：

1.根据甲方要求，有可开启外窗的卫生间不预留排气扇，无可开启外窗的卫生间预留变压式排气道排气，废气排至屋面大气。

2.厨房预留变压式排气道排油烟，油烟排至屋面大气。

戊类储藏间设置排气扇机械排风...

四、防排烟及防火设计：

1.除12号楼一层储藏间设计机械排烟外，地上其他功能房间均采用自然排烟。

2.12号楼一层储藏间设置机械拍案，排烟量按每平米不小于60m3/h，采用自然补风。

3.该项目所有楼梯间均采用自然排烟...

图纸展示：

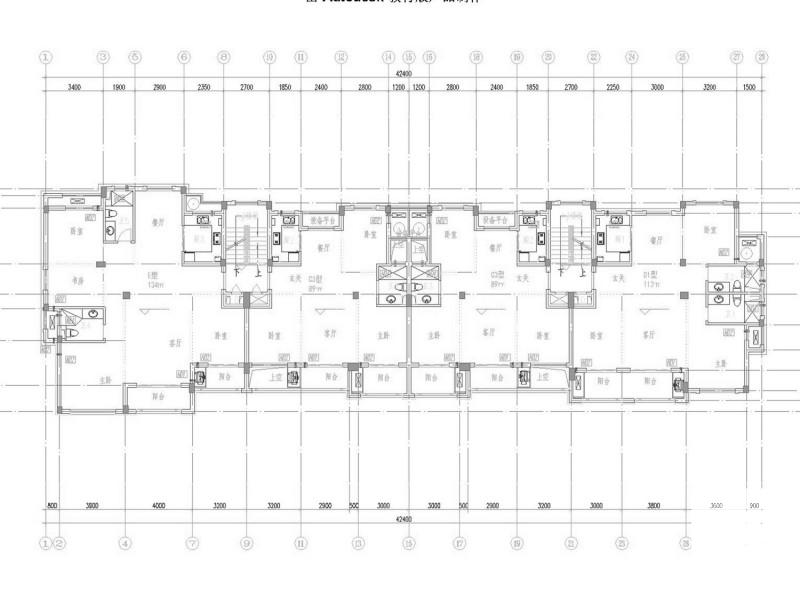

1#3#5#10#楼二层暖通平面图

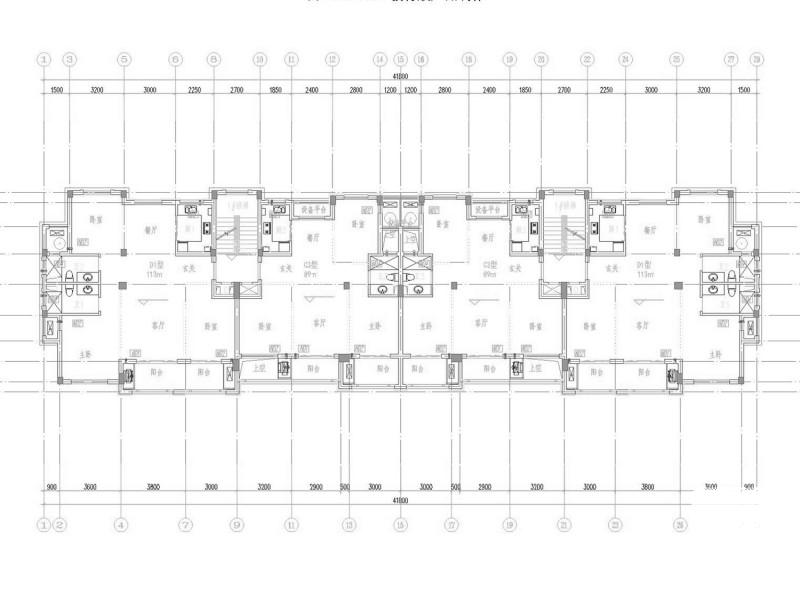

1#3#5#10#楼三~六层暖通平面图

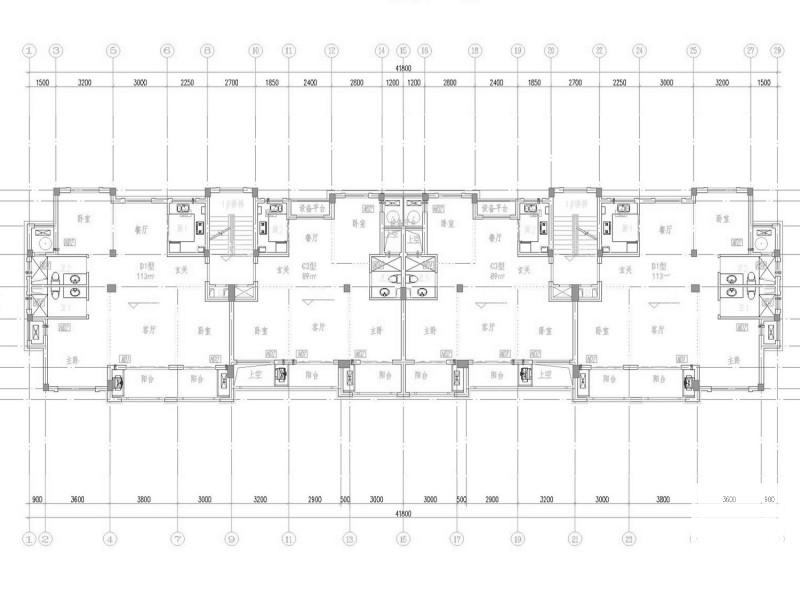

2#7#楼一层暖通平面图

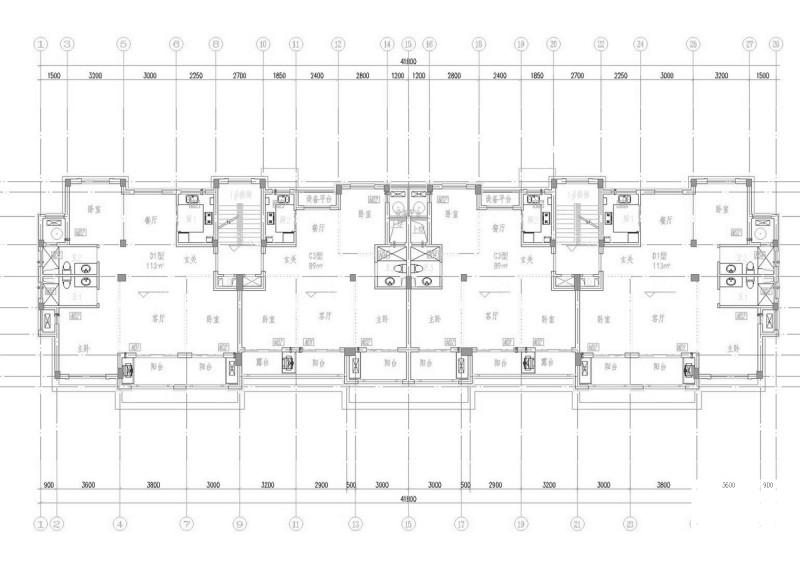

11#一层暖通平面图
